Winkhaus Schaltrelais SR.ST.DIBT Herstellernummer: 4996803 “SCHALTRELAIS SR.ST.DIBT” – Verwendung in Kombination mit dem Verschlusssensor VS.DIBT.06 – Vom DIBT zugelassen – Die Dunstabzugshaube kann nur bei geöffnetem Fenster in Betrieb genommen werden – Entsprechend der Muster-Feuerungsverordnung (M-FeuVO § 4 Aufstellung von Feuerstätten), die festlegt, dass bei gleichzeitigem Betrieb raumluftabhängiger Feuerstätten (z.B. Kamin oder Kaminofen) und einem Abluftgerät (z. B. Dunstabzugshaube) sichergestellt werden muss, dass kein gefährlicher Unterdruck entstehen kann und dadurch giftige Gase aus der Feuerstätte in den Raum zurück gesaugt werden   Technische Daten SR.ST.DIBT – Steckerversion mit Umstecksicherung zum vorschriftsmäßigen Betrieb des Abluftgeräts – Stromversorgung: 230 V AC / 50 Hz – Leistungsaufnahme: ca. 3 W – Schaltleistung: 230 V AC, 6 A, 1400 W, 1-pol – Abmessungen: L = 135 mm, B = 65 mm, T = 75 mm – Gewicht: ca. 350 g – Schutzklasse: I – Schutzart: IP 20 – Material: ABS   Lieferumfang: – Winkhaus Schaltrelais SR.ST.DIBT – Bedienungsanleitung

Winkhaus Anschlussschiene AZE – Pilot Serie links und rechts verwendbar für Holz- und Kunststofffenster Produktbeschreibung: Pilot Anschlussschiene für 8 x 4 mm Beschlagnut, zum Anschluss an das Stulpflügelgetriebe GZKE, mit – kraftschlüssiger überlappender Verkettung – Stulpbreite 16 mm – verzinkter und chromatierter Oberfläche (DIN 50941 C) – Aufnahme für Schließblech 80E und 81E (in Verbindung mit Eckumlenkung EP..)

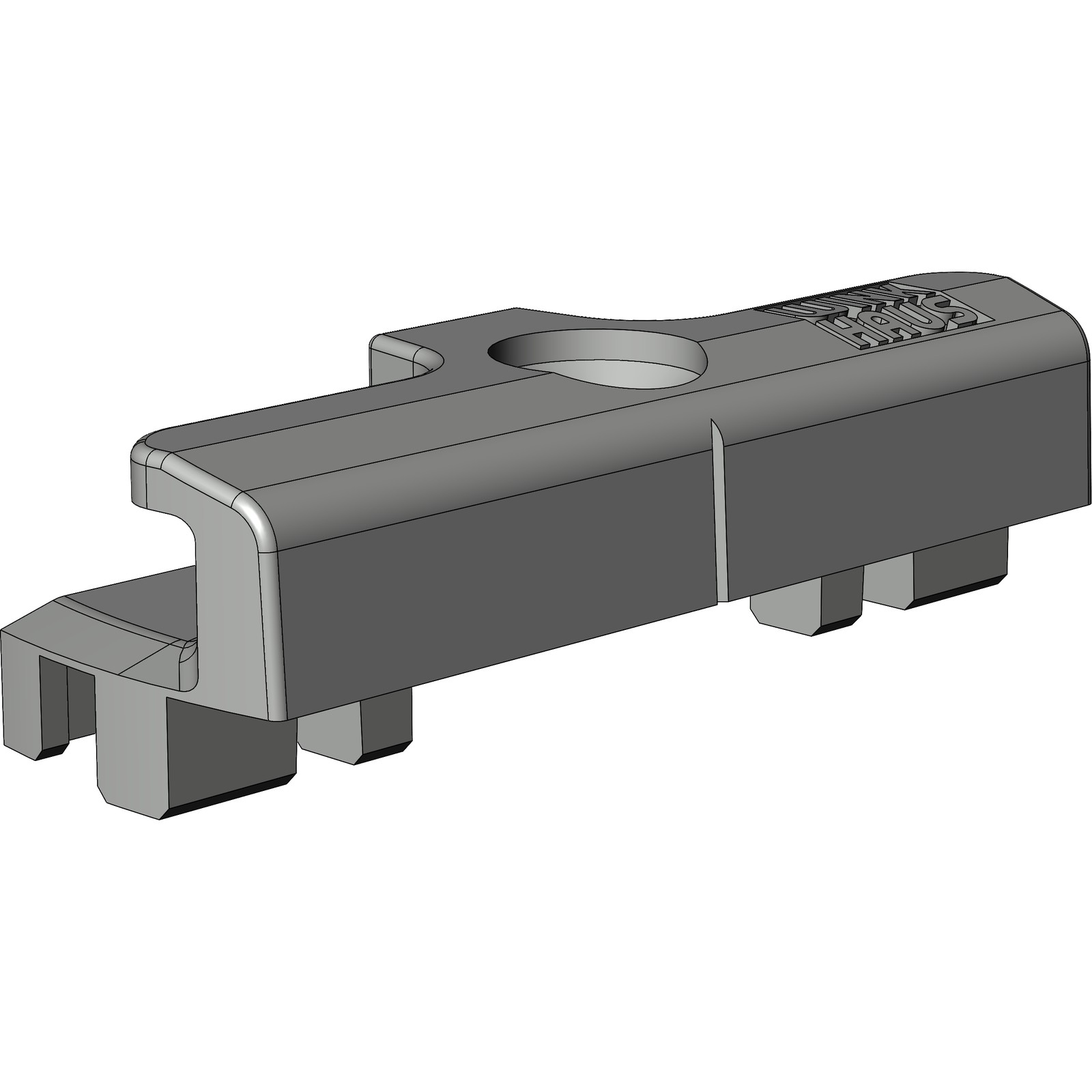

Winkhaus Schließblech SBA.K.160 Silber Herstellernummer: 4933116 „SCHLIESSBL.SBA.K.160“ Funktionsweise dreht und kippt Fensterflügel für aufliegende Bandseiten in Kunststofffenstern rahmenseitige Montage mit Fensterbauschraube geeignet für linke und rechte Anschlagseiten Fließtext Das Schließblech SBA.K.160 gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten in Kunststofffenstern geeignet. Es wird rahmenseitig mit einer Fensterbauschraube befestigt und passt auf Profilsysteme wie Rehau - Geneo und Rehau - Synego. Mit seiner verzinkten Oberfläche bietet es eine standardmäßige Sicherheitseignung für Basisanforderungen. Lieferumfang Schließblech SBA.K.160

Original WINKHAUS Schere SK2.20-9 rechts aus der Beschlagserie activPilotHerstellernummer: 4926383 “SCHERE SK2.20-9.RS”  Produktinformationen:– Ausführung: rechts– Für 20 mm Überschlag und 9 mm Nutlage– Verwendung in Kombination mit Scherenlager SL.KS, SL.KB oder SL.HW | nicht kompatibel mit dem Scherenlager SWS..– Scherengröße: SK2 (ab FFB 601 mm)– Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm)– Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt)– Flügelgewicht max. 130 kg– Schere mit Tandemanzug– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden– Integrierte Drehhemmung über Kunststoffhülse im Scherenband- Farbe: Silber (ohne Pulverbeschichtung)  Lieferumfang:– Schere SK2.20-9 rechts Die Bezeichnung “SK 20-9 rs” ist auf dem Scherenband eingraviert (siehe Foto). Auf der Oberseite lässt sich die Prägung “SK2” finden. Die Gravur kann je nach aktueller Version der Schere abweichen.

Original Winkhaus Getriebeschiene GAKA.2225-2 D.. aus der Beschlagserie activPilot.Herstellernummern:5015012 “GETRIEBE GAKA.2225-2.D45”5015013 “GETRIEBE GAKA.2225-2.D50” Produktbeschreibung:– Konstanter Griffsitz GK– Das Dornmaß beträgt wahlweise 45 oder 50 mm– Abschließbar, geeignet für Drehkipp-Terrassentüren– In der Beschlagnut klemmbar– Mit Zusatzverriegelungen verlängerbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (2 Stück)– Getriebeschlosskasten vom Falz her einfräsbar– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1975 – 2225 mm Flügelfalzhöhe Griffsitz:1050 mm (G 1050) Anzahl Sicherheitsschließzapfen: 2 Stück (GAKA.2225-2) Die Bezeichnungen “GAKA.2225” und “G 1050 FFH 1975 – 2225” sind eingraviert. Dornmaß bestimmen: Wie Sie das Dornmaß bestimmen können, sehen Sie auf den 2 Bild-Beispielen: Die Dornmaßgröße ist auf dem Profilzylinderkasten eingraviert oder kann eigenständig nachgemessen werden. Bitte messen Sie dies unbedingt nach, da ein falsch bestelltes Dornmaß nicht passen wird! Hinweis: Auf dem Produktbild ist keine GAKA.2225-2 abgebildet, sondern eine andere Größe zur Veranschaulichung. Diese Schiene kann als Alternative für die GRKA 2225/2 D45 bzw. GRKA 2225/2 D50 genommen werden.

Winkhaus Schließblech SBA.K.652.DFE-TFE.RS für Kunststofffenster aus der Beschlagserie activPilot Concept.Herstellernummer: 5030362 "SCHLIESSBL.SBA.K.652.DFE-TFE.RS" Produktdetails:– DIN rechts verwendbar– Material: Zinkdruckguss– Einsatzbereich: Basissicherheit– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 1 gerade Verschraubung– Nutmittenlage 13 mm Zusatzfunktionen (..DFE-TFE):– Dient als Adapter für das Duo- oder Trifunktionselement– Hintere Anschlagfläche verhindert das Übergreifen des Flügelbauteils– In der Höhe justierbar Verwendung für Profilhersteller: OKNOPLAST Auf der Rückseite befindet sich die Bezeichnung "652", vorne ist das OKNOPLAST-Logo anstatt des Winkhaus-Logo eingraviert.

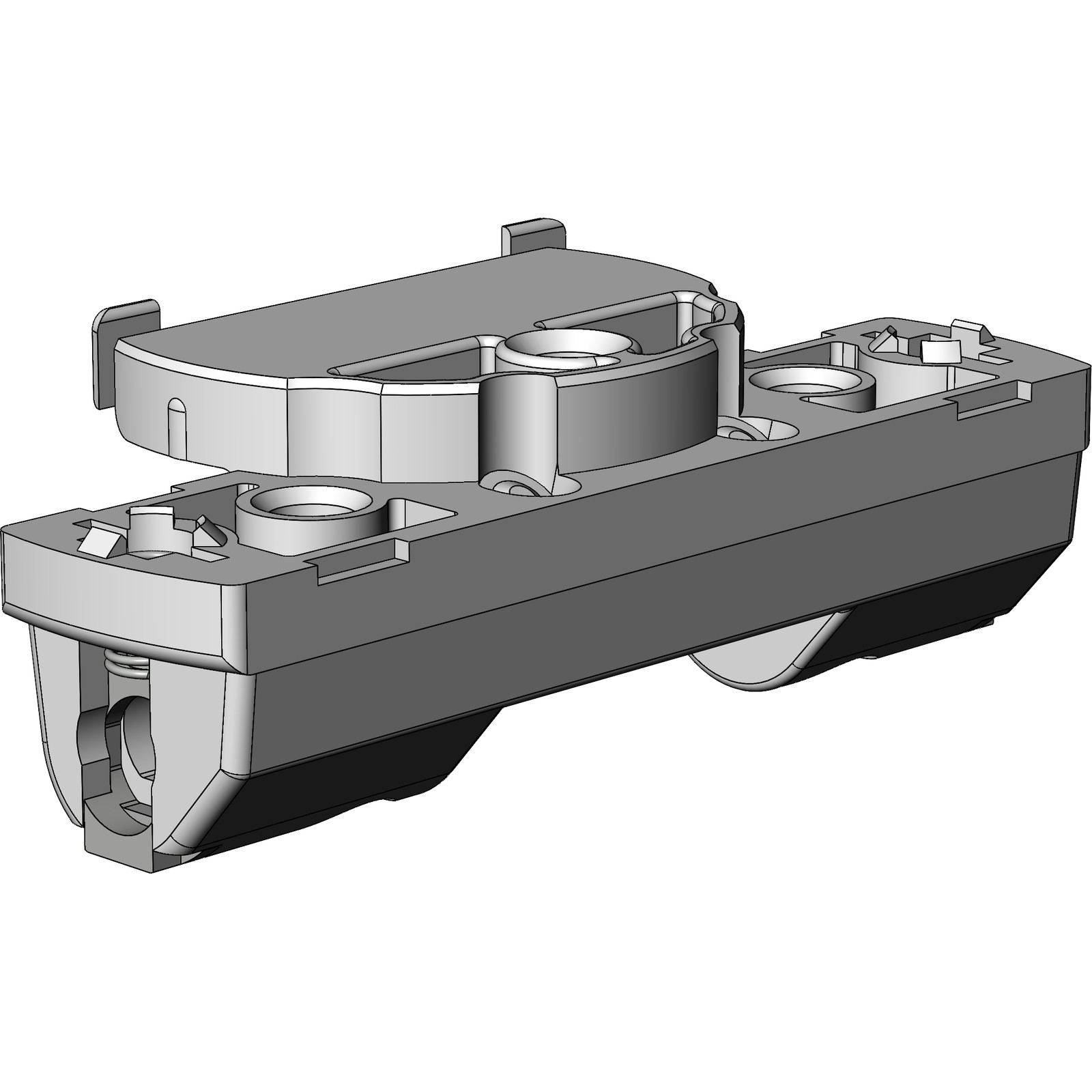

Winkhaus Scherenlager SL.HT.18-12 in Titanfarbig Herstellernummer: 4939895 „SCHERENLAG.SL.HT.18-12.F9“ Funktionsweise: dient zur Aufnahme der Schere, des Drehlagers oder der Kippbänder ermöglicht Verbindung zwischen Fensterflügel und -rahmen wird auf dem Blendrahmen montiert bietet Halt für den Fensterflügel bei Dreh-Kipp-Beschlägen Das Scherenlager SL.HT.18-12 aus der activPilot Concept Serie wird bei aufliegenden Bandseiten eingesetzt. Es passt zu Holzfenstern und wird auf dem Blendrahmen montiert. Die Bandseite ist titanfarbig pulverbeschichtet. Diese Beschichtung sorgt für eine hohe Korrosionsbeständigkeit. Das Lager eignet sich für DIN links und rechts angeschlagene Fenster. Lieferumfang: Scherenlager SL.HT.18-12

Original Winkhaus Rahmenanbindung DB.K.SE.. LS (DIN Links) aus der Beschlagserie activPilot Select für verdecktliegende Beschläge. Anwendungsbereiche:Die Rahmenanbindung wird immer in Verbindung mit dem Drehbegrenzer DB.SE.1 montiert und wird in folgenden Anwendungsfällen benötigt: - GewichtsbedingtWenn der Flügel ein Gewicht von 100 kg überschreitet, muss eine Flügellagerschiene FLS.SE, sowie ein Drehbegrenzer DB.SE.1 verwendet werden. Damit wird das zulässige Flügelgewicht auf max. 150 kg erhöht. - LaibungsbedingtSobald die Laibungstiefe einen Wert von 120 mm unterschreitet, ist ein Drehbegrenzer DB.SE.1 zu verwenden, um das Mauerwerk und den Flügel vor einer Kollision zu schützen. - DimensionsbedingtWenn die Flügelfalzbreite (FFB) breiter als 1250 mm ist, muss ein Drehbegrenzer DB.SE.1 verwendet werden. - Fall DurchgangIst das Element ein Durchgang, so ist eine Flügellagerschiene FLS.SE sowie ein Drehbegrenzer DB.SE.1 zu verwenden. Damit ist gleichzeitig ein Flügelgewicht von 150 kg zulässig. Produktdetails:Bauteiltyp: Rahmenteil DrehbegrenzerFensterwerkstoff: KunststoffFalzluft: 12  mmBauteiltiefe: 29  mmAnpressdruckverstellung: neinFarbe: silberOberfläche: verzinktBauteilsitz: Blendrahmen - verdecktliegendHinweis:Die Rahmenanbindungen sind profilabängig und sehe bis auf wenige Unterschiede nahezu identisch aus. Teilweise sind passende Gravuren, z.B. "152R" für DB.K.SE.152.RS eindeutig, teilweise sind aber auch falsche Gravuren wie "161L" eingraviert und zusätzlich unter der Rahmenanbindung Plastikformteile montiert, welche dann ein anderes Profil bilden.Im Fall der Fälle empfehlen wir immer ein Schließblech im Rahmen zu demontieren, wo z.B. die Bezeichnungen "A 166" oder "S 166" auf der Rückseite eingraviert sind. Anhand dieser Nummer lässt sich zu 100 % ableiten, dass es eine Rahmenanbindung DB.K.SE.166.. wäre.

Winkhaus Mittenverriegelung M.500-1.C mit grauer Topcoat-Beschichtung Herstellernummer: 5089934 "MITTENVER.M.500-1.C.LK.GR" Funktionsweise Ausstattung mit einem Achtkantbolzen-Verschlusspunkt Koppelstelle besteht aus Zahnschuh und Zahnstange Geeignet für linke und rechte Anschlagseiten RC-tauglich Fließtext Die Mittenverriegelung M.500-1.C gehört zur activPilot Topcoat Serie und eignet sich für Anwendungen mit Anschlägen auf beiden Seiten. Dieses Bauteil kann mit Aluminium-, Holz-, Kunststoff- und Stahlfenstern kombiniert werden. Mit einer grauen Topcoat-Beschichtung ist es geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Lieferumfang Mittenverriegelung M.500-1.C

Original Winkhaus Stulpflügelgetriebe GASK 710 für konstanten Griffsitz bei gegenüberliegender Beschlagnut aus der Produktlinie activPilot. Herstellernummer: 4927021 “STULPGETR.GASK.710”   Produktbeschreibung: – Für konstanten Griffsitz bei gegenüberliegender Beschlagnut – Einteilig – In der Beschlagnut klemmbar – Verdeckt liegender Bedienungshebel leicht zugänglich – Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM – Sicherheitsschließbleche generell vormontiert – Adapter für die Funktionsbauteile DFE und TFE in den Sicherheitsschließblechen montierbar – ab GASK.945-1 – Mittenfixierung serienmäßig – Rechts und links verwendbar – Lieferzustand ist die Drehstellung – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – kürzbar gemäß der angegebenen FFH   Anwendungsbereich: 550 – 710 mm Flügelfalzhöhe   Die Bezeichnungen “GASK 0710” und “FFH 0545 – 0710” sind eingraviert.

Original WINKHAUS Schere SK1.20-9 rechts aus der Beschlagserie activPilotHerstellernummer: 4926344 “SCHERE SK1.20-9.RS”  Produktinformationen:– Ausführung: rechts– Für 20 mm Überschlag und 9 mm Nutlage– Verwendung in Kombination mit Scherenlager SL.KS, SL.KB oder SL.HW | nicht kompatibel mit dem Scherenlager SWS..– Scherengröße: SK1 (bis FFB 600 mm)– Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm)– Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt)– Flügelgewicht max. 130 kg– Schere mit Tandemanzug– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden– Integrierte Drehhemmung über Kunststoffhülse im Scherenband- Farbe: Silber (ohne Pulverbeschichtung)  Lieferumfang:– Schere SK1.20-9 rechts Die Bezeichnung “SK 20-9 rs” ist auf dem Scherenband (siehe Foto) eingraviert. Auf der Oberseite lässt sich die Prägung “SK1” finden. Die Gravur kann je nach aktueller Version der Schere abweichen.

Original Winkhaus Stulpflügelgetriebe GASK.GZ-S.1325-1 für konstanten Griffsitz bei gegenüberliegender Beschlagnut aus der Produktlinie activPilot.Herstellernummer: 5118018 “STULPGETR.GASK.GZ-S.1325-1”Nachfolgemodell für 4965452 “STULPGETR.GASK.GZ.1325-1”Produktbeschreibung:– Für konstanten Griffsitz bei gegenüberliegender Beschlagnut– Einteilig– Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM– Sicherheitsschließbleche generell vormontiert (1 Stück!)– Adapter für die Funktionsbauteile DFE und TFE in den Sicherheitsschließblechen montierbar (nicht bei GASK.GZ.710 und GASK.GZ.830)– Mittenfixierung serienmäßig– Die Ablängung erfolgt in geöffnetem Zustand– Funktionsbauteile DFE und TFE nicht kombinierbar mit GASK.GZ.710 / GASK.GZ.830– Nicht mit Dornmaß D-6 kombinierbar– Rechts und links verwendbar– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Für Schraubautomaten geeignet Anwendungsbereich:1075 – 1325 mm Flügelfalzhöhe Die Bezeichnungen “GASK GZ-S 1325” und “FFH 1075 – 1325” sind eingraviert. Bei dieser Ausführung ist 1 Schließbleche montiert/aufgeschweißt. Der Aufbau des Stulpflügelgetriebes ist anders, als aktuell optisch dargestellt.Hinweis:Das Stulpgetriebe ist mittig fixiert, wobei sich der Griff in der geschlossenen Position befindet – in genau dieser Position erfolgt auch das Ablängen des Bauteils. Beim Einsetzen des Stulpgetriebes in die Beschlagnut löst sich die Mittenfixierung automatisch. Bei der ersten Betätigung führt der GZ-Hebel beim Öffnen einen Leerhub aus. Dabei wird eine Feder auf einen neuen Anschlagpunkt gespannt, wodurch das System aktiviert wird und der Standflügel anschließend verriegelbar ist.

Original WINKHAUS Flügellager FK 20-6/20 R14 Rechts in Weiß Herstellernummer: 2080585 “FLÜGELLAGER FK 20-6/20 R14 RS WS” Produktinformationen: DIN-Richtung: DIN Rechts Modellnummer: FK 20-6/20 R14 Ergänzung: Flügelteil für Rundbogen, für Schrägfenster, für Rechteckfenster Material: Stahl Farbe: Weiß pulverbeschichtet Falzluft: 20 mm Überschlag: 20 mm Nutlage: 6 mm Flügelgewicht max.: 100 kg Höhenverstellung: +/-3 mm Anzahl Schraublöcher: 2 St. Profilsystem: Salamander 3D Lieferumfang: – Flügellager FK 20-6/20 R14 Rechts in weiß Hinweis: Die Bezeichnung “FK 20-6/20 R14 RS” ist auf der Rückseite eingraviert. Die Flügellager werden lose geschüttet angeliefert und können aufgrund der weißen Beschichtung einige Kratzer und Unebenheiten auf der Oberfläche haben. Der Artikel ist neu und unbenutzt.

Original Winkhaus Drehlagerwinkel ERW SL in SilberHerstellernummer: 2300023 „DREHLAGERWINKEL ERW SL“ Funktionsweise:– dient als Aufnahmepunkt für das Drehlager- oder Kipplagerband– wird flügelseitig in die 16?mm Beschlagnut eingesetzt– ermöglicht die Drehfunktion des Fensterflügels– Montage auf aufliegender Bandseite Der Drehlagerwinkel ERW SL gehört zur autoPilot sowie activPilot Concept Serie und wird bei Fenstern mit aufliegender Bandseite verwendet. Er ist für Fenster aus Aluminium, Holz, Kunststoff oder Stahl geeignet. Das Bauteil ist verzinkt in silberfarbener Ausführung und wird in die Flügelseite eingesetzt, um dort das Drehlagerband aufzunehmen. Technische Daten:– Bauteiltyp: Drehlagerwinkel– Serie: autoPilot Concept– Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl– Flügelbeschlagnut: 16 mm– Nutmittenlage: 13 mm– Falzluft: 12 mm– Anschlagseite: DIN links, DIN rechts– Sichtbarkeit: aufliegend– Öffnungsart/Schaltfolge: Dreh– Oberfläche: verzinkt– Farbe Bandseite: silber– Oberfläche Bandseite: verzinkt– Pfostenverbinder: nein– Verpackung: Mehrweg Lieferumfang:– Drehlagerwinkel ERW SL Hinweis: Das passende Drehlagerband muss zusätzlich bestellt werden und ist nicht im Lieferumfang enthalten.

Original Winkhaus Getriebeschiene GAK.1550-1 aus der Beschlagserie activPilot.Herstellernummer: 4926224 “GETRIEBE GAK.1550-1”  Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß 15,5 mm– In der Beschlagnut klemmbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Getriebeschlosskasten vom Falz her einfräsbar– Getriebeschlosskasten einbohrbar– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1300 – 1550 Flügelfalzhöhe Griffsitz:550 mm (G 550) Anzahl Sicherheitsschließzapfen: 1 Stück (GAK.1550-1) Die Bezeichnungen “GAK.1550” und “G550 FFH 1300-1550” sind eingraviert. Hinweis: Auf dem Produktbild ist kein GAK.1550-1 abgebildet, sondern eine andere Größe zur Veranschaulichung.

Original WINKHAUS Getriebeschiene GRK 895/1 G263 in Silber – konstanter Griffsitz – rechts und links verwendbar – Stulpbreite 16 mm – Mittenfixierung serienmäßig – Getriebeschlosskasten einbohrbar – Getriebeschlosskasten vom Falz her einfräsbar – Fenstergriffbefestigung mittels M5 x DIN 965, 43 mm Schraubenabstand – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – Schließzapfen als von Hand verstellbarer Rastexzenter – Fehlschaltsicherung FSS…, FSSW oder Auflaufstütze ALS-FSS ab GRK 895… SL nachrüstbar Technische Daten: – Dornmaß: 15,5 mm – Bohrung: 12-25-12 – alternative Bohrung: 12-12-12 – Einbautiefe: 28 mm Anwendungsbereiche: GRK 460/0 G210 SL: 420 – 460 mm Flügelfalzhöhe (FFH) GRK 700/0 G210 SL: 450 – 700 mm Flügelfalzhöhe (FFH) GRK 895/0 G263 SL: 645 – 895 mm Flügelfalzhöhe (FFH) GRK 895/1 G263 SL: 645 – 895 mm Flügelfalzhöhe (FFH) GRK 1100/1 G413 SL: 850 – 1100 mm Flügelfalzhöhe (FFH) GRK 1325/1 G463 SL: 1075 – 1325 mm Flügelfalzhöhe (FFH) GRK 1325/1 G563 SL: 1075 – 1325 mm Flügelfalzhöhe (FFH) GRK 1550/1 G563 SL: 1300 – 1550 mm Flügelfalzhöhe (FFH) GRK 1775/2 G563 SL: 1525 – 1775 mm Flügelfalzhöhe (FFH) GRK 2000/2 G1050 SL: 1750 – 2000 mm Flügelfalzhöhe (FFH) GRK 2225/2 G1050 SL: 1975 – 2225 mm Flügelfalzhöhe (FFH) Wichtig: Jede Getriebeschiene hat eine Einprägung. Bitte achten Sie vorm Kauf darauf, ob die ausgewählte Getriebeschiene mit Ihrer übereinstimmt, um spätere Probleme bei der Montage zu vermeiden.

Winkhaus Flügellager FL.IF-N.LS Silber Herstellernummer: 5100822 „Flügellager FL.IF-N.LS“ Funktionsweise verbindet Fensterflügel und -rahmen an der Unterseite ermöglicht Dreh-Kipp-, Dreh- und Kipp-vor-Dreh-Öffnungsarten wird in die Beschlagnut des Flügels verschraubt rahmenseitige Verbindung über Ecklager Fließtext Das Flügellager FL.IF-N.LS gehört zur activPilot Topstar Serie und ist für Dreh-Kipp-Beschläge mit verdeckt liegender Bandseite eingesetzt. Es eignet sich für den Einbau in Aluminium-, Holz-, Kunststoff- und Stahlfenster und wird in die Beschlagnut des Flügels integriert. Aufgrund des vollverdeckten Designs ist es nicht sichtbar. Die Oberfläche ist verzinkt und in Silber ausgeführt. Lieferumfang Flügellager FL.IF-N.LS

Original Winkhaus Fehlschaltsicherung FSSX 13 – autoPilot   Produktbeschreibung: – verhindert die Fehlbedienung geöffneter Fensterflügel – begrenzt Folgeschäden an Beschlag und Bauwerk – kein Rahmenteil erforderlich – Falzluft einstellbar von 11 – 13 mm – zum nachträglichen Einbau in Getriebeschienen   Lieferumfang: Fehlschaltsicherung FSSX 13

Original Winkhaus Getriebeschiene GAK.2225-4.D35 aus der Beschlagserie activPilot.Herstellernummern: 4938147 "GETRIEBE GAK.2225-4.D35" Produktinformationen:- Konstanter Griffsitz GK- Dornmaß: 35 mm- In der Beschlagnut klemmbar- Funktionsbauteile wie DFE und TFE nachrüstbar (siehe Tabelle), gilt nicht für activPilot Comfort- Mit Zusatzverriegelungen verlängerbar- Rechts und links verwendbar- Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (4 Stück)- Getriebeschlosskasten vom Falz her einfräsbar- Mittenfixierung serienmäßig- Lieferzustand ist die Drehstellung- Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°- Stulpbreite 16 mm- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten- Bohr- und Fräsbild siehe Gruppe 15, Einbauzeichnungen B-3-4 Anwendungsbereich: 1975 - 2225 mm FFH (Flügelfalzhöhe) Griffsitzhöhe: 1050 mm Die Bezeichnung "GAK.2225 G1050 FFH 1975-2225" ist auf der Schiene eingraviert. Wichtig: Es handelt sich hier um ein Dornmaß von 35 mm. Achten Sie vor dem Kauf unbedingt darauf, welches Dornmaß Sie bestellen! Ein Beispiel zur Dornmaß-Bestimmung können Sie den Bildern entnehmen.

Original WINKHAUS Schere SK2.20-13.LS.F9 (DIN LS, Titanfarbe) aus der Beschlagserie activPilot.Herstellernummer: 2858810 “SCHERE SK2.20-13.LS.F9” Produktinformationen:– Ausführung: links oder rechts– Für 20 mm Überschlag und 13 mm Nutlage– Verwendung in Kombination mit Scherenlager SL.KS, SL.KB oder SL.HW | nicht kompatibel mit dem Scherenlager SWS..– Scherengröße: SK2 (ab FFB 601 mm)– Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm)– Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt)– Flügelgewicht max. 130 kg– Schere mit Tandemanzug– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden– Integrierte Drehhemmung über Kunststoffhülse im Scherenband Lieferumfang:– Schere SK2.20-13.LS.F9 Die Bezeichnung “SK 20-13 ls” ist auf dem Scherenband eingraviert (siehe Foto). Auf der Oberseite lässt sich die Prägung “SK2” finden. Die Gravur kann je nach aktueller Version der Schere abweichen.

Original Winkhaus Getriebeschiene GAK.1550-2 aus der Beschlagserie activPilot.Herstellernummer: 4926225 “GETRIEBE GAK.1550-2”  Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß 15,5 mm– In der Beschlagnut klemmbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Getriebeschlosskasten vom Falz her einfräsbar– Getriebeschlosskasten einbohrbar– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1300 – 1550 Flügelfalzhöhe Griffsitz:550 mm (G 550) Anzahl Sicherheitsschließzapfen: 2 Stück (GAK.1550-2) Die Bezeichnungen “GAK.1550” und “G550 FFH 1300-1550” sind eingraviert. Hinweis: Auf dem Produktbild ist kein GAK.1550-2 abgebildet, sondern eine andere Größe zur Veranschaulichung.

Original Winkhaus Stulpflügelgetriebe GASK.GZ.1325-2 für konstanten Griffsitz bei gegenüberliegender Beschlagnut aus der Produktlinie activPilot.Herstellernummer: 4965453 “STULPGETR.GASK.GZ.1325-2” Produktbeschreibung:– Für konstanten Griffsitz bei gegenüberliegender Beschlagnut– Einteilig– Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM– Sicherheitsschließbleche generell vormontiert (2 Stück!)– Adapter für die Funktionsbauteile DFE und TFE in den Sicherheitsschließblechen montierbar (nicht bei GASK.GZ.710 und GASK.GZ.830)– Mittenfixierung serienmäßig– Die Ablängung erfolgt in geöffnetem Zustand– Funktionsbauteile DFE und TFE nicht kombinierbar mit GASK.GZ.710 / GASK.GZ.830– Nicht mit Dornmaß D7,5 , D8,5 und D-6 kombinierbar– Rechts und links verwendbar– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Nicht für Schraubautomaten geeignet Anwendungsbereich:1075 – 1325 mm Flügelfalzhöhe Die Bezeichnungen “GASK GZ 1325” und “FFH 1075 – 1325” sind eingraviert. Bei dieser Ausführung sind 2 Schließbleche montiert/aufgeschweißt. Der Aufbau des Stulpflügelgetriebes ist anders, als aktuell dargestellt.

Original WINKHAUS Schließblech WSK 11   Produktmaße: 45 x 17 x 10 mm (LxBxH)   Die Bezeichnung “WSK 11” ist auf der Rückseite eingraviert. Es handelt sich hier um einen Auslaufartikel. Altersbedingt können Spuren vorhanden sein. Der Artikel ist neu und unbenutzt.

Winkhaus Flügellagerkappe K.FL.K.BR in Braun Herstellernummer: 4927425 „Flügellagerkappe K.FL.K.BR“ Funktionsweise: zur Abdeckung auf das Flügellager geklipst verleiht dem Flügellager die gewünschte Farbe Die Flügellagerkappe K.FL.K.BR gehört zur activPilot Concept Serie und wird auf das Flügellager geklipst, um diesem die gewünschte Farbe zu verleihen. Sie ist für Kunststofffenster und sowohl für links als auch rechts angeschlagene Fenster geeignet. Die Bandseite ist in Braun (ähnl. RAL 8019) ausgeführt. Lieferumfang: Flügellagerkappe K.FL.K.BR
