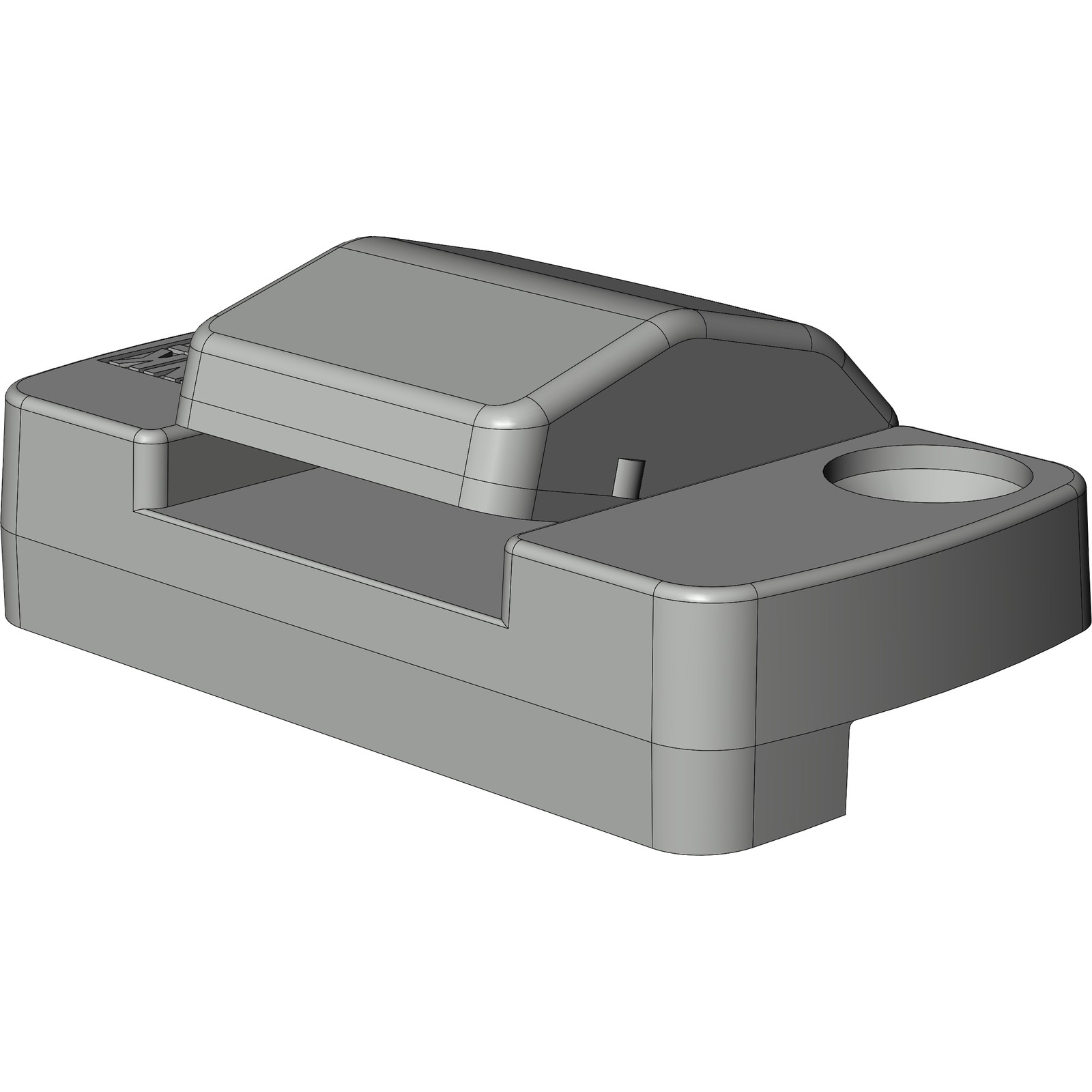

Winkhaus Flügelheber FH.R.60 Herstellernummer: 4995857 „Flügelheber FH.R.60“ Funktionsweise dient zur Abstützung des Flügels verhindert Beschädigungen des Flügels durch Setzungsverhalten hebt den Flügel beim Schließen aus der Drehstellung an wird verdeckt im Blendrahmen montiert Fließtext Der Flügelheber FH.R.60 gehört zur activPilot Concept Serie von Winkhaus und ist ein verdeckt im Blendrahmen montiertes Bauteil. Es handelt sich um einen R-Variante Flügelheber für Kunststofffenster mit DIN rechter Anschlagseite. Der Flügelheber ist kompatibel mit den Profilsystemen Rehau - S735, Rehau - Brillant, Rehau - Thermo-Design, Rehau - Brillant-Design und Rehau - Basic-Design. Lieferumfang Flügelheber FH.R.60

Original WINKHAUS Scherenlager SWT 18-11 bzw. SWTF 18-11 in Weiß Produktinformationen:– maximal zulässiges Flügelgewicht: 130 kg– symmetrisches Topfbohrbild von Scherenlager SWT(F) und Ecklager EWTA– nur 5 mm Einbohrtiefe– am losen Stück einbohrbar– Drehhemmung durch Friktionsstopfen– Friktionsstopfen bei Verschleiß austauschbar Die Scherenlager SWT bzw. SWTF sind baugleich. Das “F” steht für Friktionsstopfen, welche immer im Lieferumfang enthalten sind (in dem Scherenlager bereits eingesetzt).Es ist immer SWT 18-11 auf der Vorderseite eingraviert! Lieferumfang:1x Scherenlager SWTF 18-11 in weiß1x Scherenlager-Bolzen Verwendung:Das Scherenlager SWT wird für Holzfenster verwendet.Es handelt sich hier um einen Auslaufartikel. Aufgrund des Alters und der weißen Pulverbeschichtung können Unebenheiten und Kratzer auf der Oberfläche vorhanden sein. Der Artikel ist neu und unbenutzt.

Original Winkhaus Mittenverriegelung MK.VS-RFID.250-1 aus der Beschlagserie activPilot ControlHerstellernummer: 5045831 "MITTENVER.MK.VS-RFID.250-1" Produktbeschreibung:- RFID-Kontaktgeber für RFID-Verschlusssensor VS-A/CRFID.06- Mittenverriegelung mit RFID-Kontaktgeber- Mittenfixierung serienmäßig- Verlängerbare Mittenverriegelung, koppelbar mit der Winkhaus-Standardverzahnung- Stulplänge 250 mm Bauteiltyp: Mitlaufender KontaktgeberKombiniertes Bauteil: MittenverriegelungFensterwerkstoff:Aluminium, Holz, Kunststoff, StahlÜberwachungsart: zusätzl. VerschlussüberwachungFlügelbeschlagnut: 16 mm BeschlagnutNutmittenlage: 9  mm, 13  mmFalzluft: 12  mmFunktionsprinzip: RFIDAnzahl Verschlusspunkte: 0Farbe: silberOberfläche: verzinkt Mitlaufender Kontaktgeber:Der mitlaufende Kontaktgeber ist das flügelseitige Gegenstück zum Verschlusssensor für die elektronische Fensterüberwachung. Er ist ein Standardbauteil mit einem integriertem Kontaktgeber, der sich bei dem Schalten des Fensterbeschlages mitbewegt. So ist er für eine kombinierte Öffnungs- und Verschlussüberwachung geeignet.

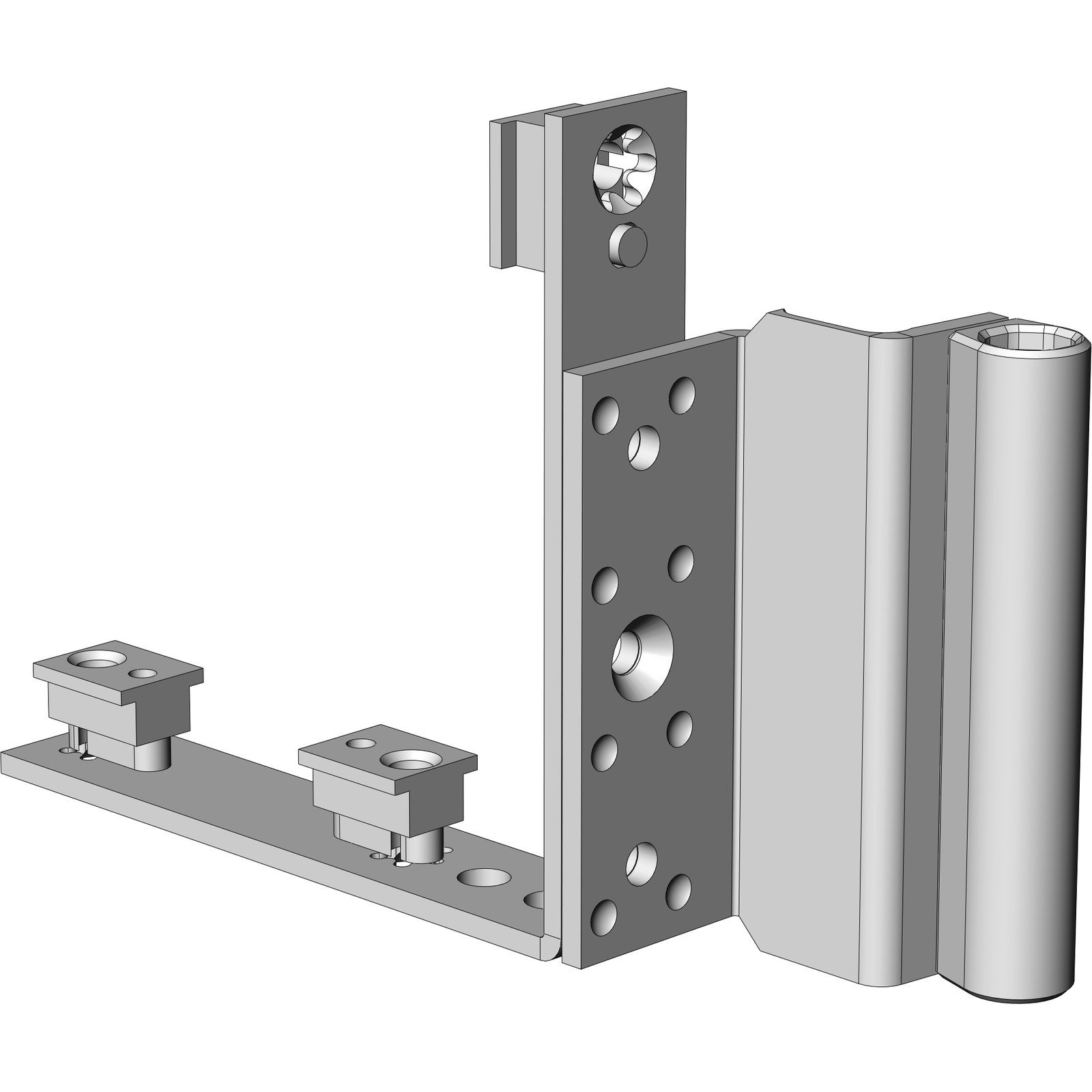

Winkhaus Flügellagerflügel HW 18-13-12 mit titanfarbiger Bandseite Herstellernummer: 4999587 „Falzbandflügellager“ Funktionsweise Verbindung zwischen Fensterflügel und -rahmen an der Unterseite ermöglicht Dreh-Kipp- und Drehöffnung des Fensterflügels Montage in der Flügelbeschlagnut Verbindung mit rahmenseitigem Ecklager Fließtext Das Falzbandflügellager gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten geeignet. Es wird zur Befestigung von Fensterflügeln in den Materialien Aluminium, Holz, Kunststoff und Stahl verwendet. Die Bandseite ist titanfarbig gepulvert, wodurch sie eine sehr hohe Korrosionsbeständigkeit aufweist. Dieses Lager ist für eine Beschlagnut von 16 mm konzipiert. Lieferumfang Falzbandflügellager

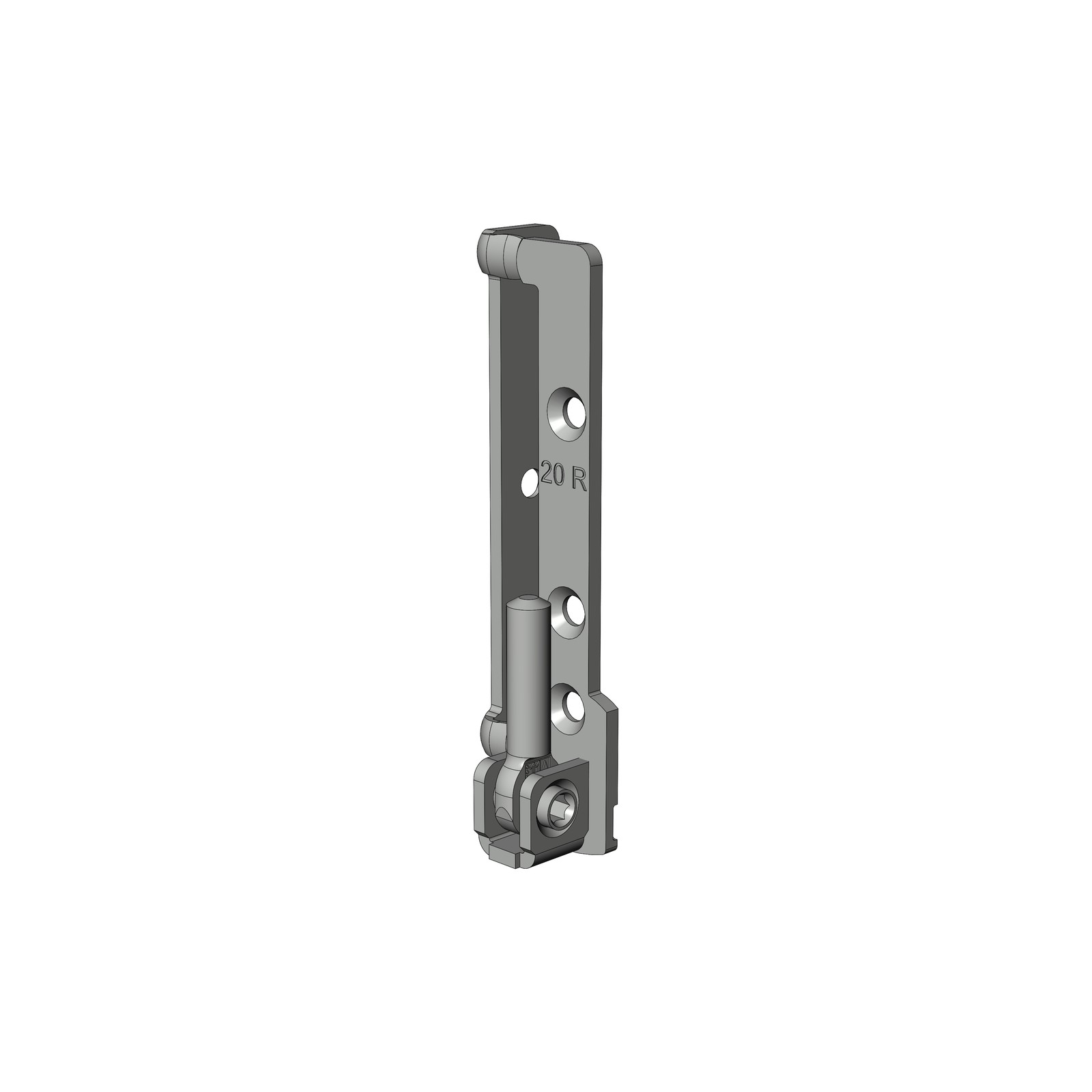

Winkhaus Ecklager Element in Titanfarbig Herstellernummer: 4999558 „Ecklager EL HW 20-12 RS F9“ Funktionsweise: Verbindung von Fensterflügel und Fensterrahmen an der Unterseite Ermöglicht Dreh-Kipp-Öffnungsarten des Fensterflügels Montage am Fensterrahmen mit Flügellagerverbindung Das Ecklager gehört zur activPilot Ergo Serie und eignet sich für aufliegende Bandseiten an Fenstern aus Aluminium, Holz, Kunststoff und Stahl. Es wird an der Unterseite des Fensterrahmens montiert und ist für die Öffnungsarten Dreh-Kipp, Kipp vor Dreh geeignet. Die Bandseite ist titanfarbig pulverbeschichtet, was die Korrosionsbeständigkeit erhöht und eine optisch ansprechende Oberfläche bietet. Lieferumfang: Ecklager

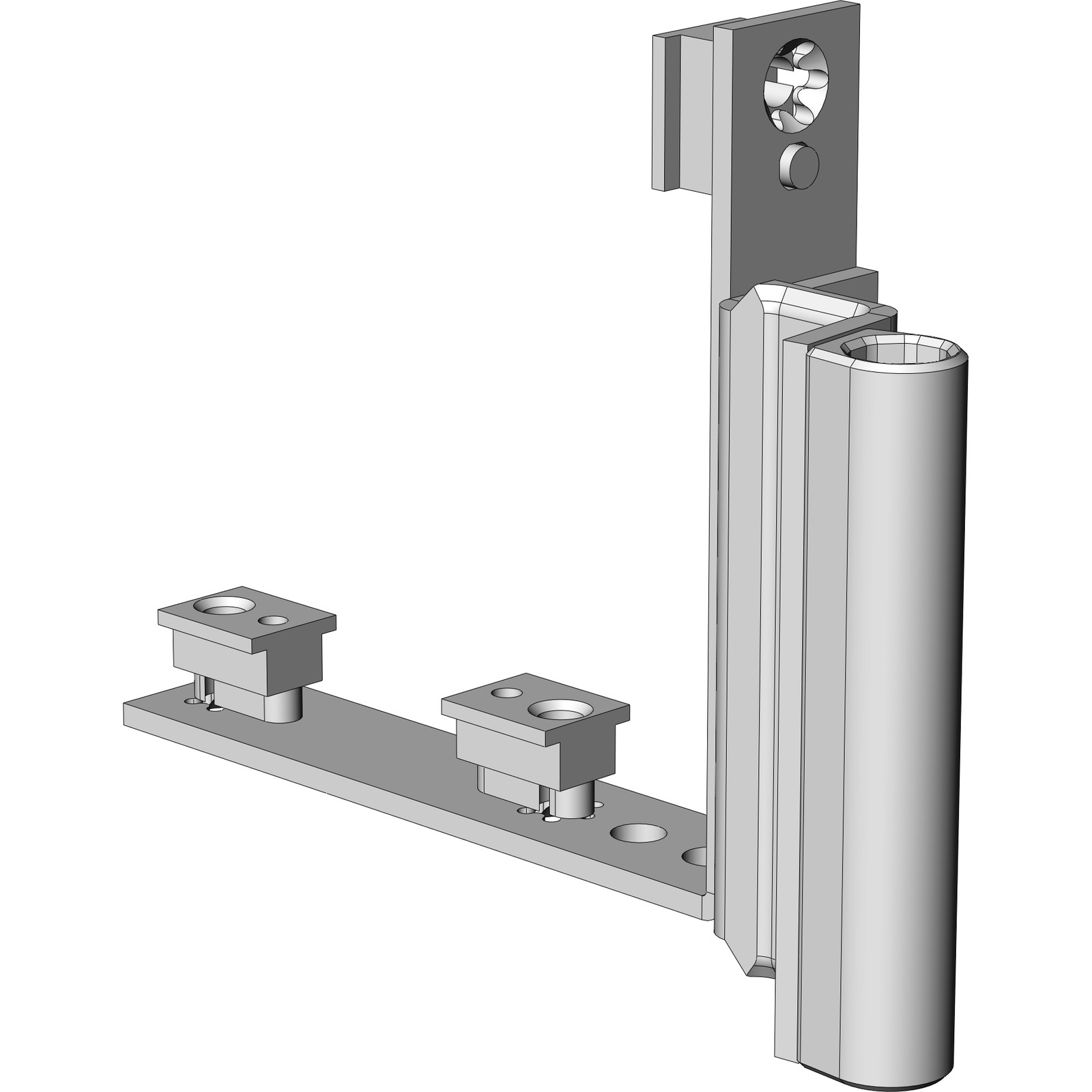

Winkhaus Flügellagerflügellager FL.HW.18-9-12.RS in Silber Herstellernummer: 4999576 „FLÜGELLAG.FL.HW.18-9-12.RS“ Funktionsweise Verbindung zwischen Fensterflügel und -rahmen an der Unterseite des Fensters Ermöglicht Dreh- und Kippöffnung des Fensterflügels Montage in der 16 mm Flügelbeschlagnut Rahmenseitige Verbindung über Ecklager Das Flügellagerflügellager FL.HW.18-9-12.RS ist Bestandteil der activPilot Concept Serie und wird bei aufliegenden Bandseiten eingesetzt. Das Bauteil wird in der Flügelbeschlagnut montiert und sorgt für die Verbindung mit dem rahmenseitigen Ecklager. Die Bandseite ist silberfarben und verzinkt. Lieferumfang Flügellagerflügellager FL.HW.18-9-12.RS

Winkhaus Getriebe GAK.1775-3 Silber Herstellernummer: 4926229 „GETRIEBE GAK.1775-3“ Funktionsweise Montage in der Beschlagnut mit notwendiger Ausfräsung im Fensterflügel Übertragung der Griffbewegung auf alle Komponenten des Fensterbeschlags Ermöglicht verschiedene Stellungen des Fensters Hubrichtung gleichläufig Fließtext Das Getriebe GAK.1775-3 gehört zur activPilot Select Serie und wird in vollverdecktliegenden Bandseiten verwendet. Es ist geeignet für Aluminium-, Holz-, Kunststoff- und Stahlfenster mit einer Flügelbeschlagnut von 16 mm. Die silberne Oberfläche ist verzinkt, und das Getriebeteil ist einteilig ausgeführt. Lieferumfang – Getriebe GAK.1775-3

Original Winkhaus Griffgarnitur RN – Für Fenstertüren ohne Rollladen in Neusilber F1Produktinformationen:– Für Fenstertüren ohne Rollladen– Flügelstärke variabel– Flügelstärke bis max. 70 mm– Abstand zwischen Olivendorn und Profilzylinder passend zu Getrieben GAMA/GAKA, GRMA/GRKA, GPMA– Verschraubung von der Flügelinnenseite- Grifflänge 125 mm- Abstand zum Profilzylinder 156 mm- DIN LS/RS verwendbar Lieferumfang:1 Drehgriff innen1 Drehgriff außen2 Befestigungsschrauben M51 Vierkantstift

Original Winkhaus Griffgarnitur RN in Titan F9 – Für Fenstertüren ohne Rollladen Produktinformationen:– Für Fenstertüren ohne Rollladen– Flügelstärke variabel– Flügelstärke bis max. 70 mm– Abstand zwischen Olivendorn und Profilzylinder passend zu Getrieben GAMA/GAKA, GRMA/GRKA, GPMA– Verschraubung von der Flügelinnenseite- Grifflänge 125 mm- Abstand zum Profilzylinder 156 mm- DIN LS/RS verwendbar Lieferumfang:1 Drehgriff innen1 Drehgriff außen2 Befestigungsschrauben M51 Vierkantstift

Winkhaus Sicherheitskippschließblech SBK.K.169 für Kunststofffenster. Produktdetails: – rechts und links verwendbar – Silber verzinkte Stahlbrücke mit Kunststoff-Unterteil (Profil) – Einsatzbereich: Basissicherheit, WK1, WK2, RC2 – Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung – 4 gerade Verschraubungen – Nutmittenlage 13 mm Verwendung für Profilhersteller: Deceuninck Herstellernummer Winkhaus: 4926366 “KIPPBL.SBK.K.169” Gravur auf der Rückseite: K 169 Hinweis: Die Sicherheitskippschließbleche sehen von oben, bis auf wenige Ausnahmen, identisch aus. Bitte beachten Sie die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Kippschließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet. Die Kippschließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten! Die passenden Schrauben finden Sie hier: Montagematerial & Zubehör

Original WINKHAUS Schließblech WSK 134   Produktmaße: 45 x 15 x 11 mm (LxBxH)   Die Bezeichnung “WSK 134” ist auf der Rückseite eingraviert. Es handelt sich hier um einen Auslaufartikel. Altersbedingt können Spuren vorhanden sein. Der Artikel ist neu und unbenutzt.

Winkhaus Getriebe GK.U.1275-1.D8,5 in Silber Herstellernummer: 4980111 „GETRIEBE GK.U.1275-1.D8,5“ Funktionsweise: wird in der Beschlagnut montiert, erfordert Ausfräsung im Fensterflügel Schaltung über den Fenstergriff überträgt Griffbewegung auf alle Beschlagkomponenten ermöglicht verschiedene Fensterstellungen Das Getriebe GK.U.1275-1.D8,5 gehört zur proPilot Serie und ist für aufliegende Bandseiten konzipiert. Es wird in der Beschlagnut des Fensterrahmens montiert und ermöglicht die Dreh-Kipp-Funktion, gesteuert über einen konstanten Griffsitz mit einer Griffhöhe von 550 mm. Geeignet für Aluminium-, Holz-, Kunststoff- und Stahlfenster. Lieferumfang: Getriebe GK.U.1275-1.D8,5

Original Winkhaus Getriebeschiene GAKA.2000-4 D.. aus der Beschlagserie activPilot.Herstellernummern:5015014 “GETRIEBE GAKA.2000-2.D45”5015015 “GETRIEBE GAKA.2000-2.D50” Produktbeschreibung:– Konstanter Griffsitz GK– Das Dornmaß beträgt wahlweise 45 oder 50 mm– Abschließbar, geeignet für Drehkipp-Terrassentüren– In der Beschlagnut klemmbar– Mit Zusatzverriegelungen verlängerbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (2 Stück)– Getriebeschlosskasten vom Falz her einfräsbar– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1750 – 2000 mm Flügelfalzhöhe Griffsitz:1050 mm (G 1050) Anzahl Sicherheitsschließzapfen: 2 Stück (GAKA.2000-2) Die Bezeichnungen “GAKA.2000” und “G 1050 FFH 1750 – 2000” sind eingraviert. Dornmaß bestimmen: Wie Sie das Dornmaß bestimmen können, sehen Sie auf den 2 Bild-Beispielen: Die Dornmaßgröße ist auf dem Profilzylinderkasten eingraviert oder kann eigenständig nachgemessen werden. Bitte messen Sie dies unbedingt nach, da ein falsch bestelltes Dornmaß nicht passen wird! Hinweis: Auf dem Produktbild ist keine GAKA.2000-2 abgebildet, sondern eine andere Größe zur Veranschaulichung. Diese Schiene kann als Alternative für die GRKA 2000/2 D45 bzw. GRKA 2000/2 D50 genommen werden.

Winkhaus Eckumlenkung E11 Silber Herstellernummer: 4936017 „ECKUML.E11“ Funktionsweise: montiert in den Ecken des Fensterflügels überträgt die Hubbewegung auf nachfolgende Bauteile koppelt mit Getriebeschiene, Mittenverriegelung oder Oberschiene ermöglicht Rundumverriegelung des Fensters Die Eckumlenkung E11 gehört zur activPilot Concept Reihe und ist für Dreh-Kipp-Fenster mit aufliegender Bandseite konzipiert. Sie wird an der Bandseite unten sowie an der Verschlussseite oben und unten montiert. Geeignet für verschiedene Fensterwerkstoffe wie Aluminium, Holz, Kunststoff und Stahl, ist die Eckumlenkung in Silber mit verzinkter Oberfläche ausgeführt. Lieferumfang: Eckumlenkung E11

Original Winkhaus Balkontürgriff / Ziehgriff, farblich angelehnt an Goldene Eiche / Braun. Der Griff wird von außen an Fenstertüren verschraubt, um ein Öffnen / Schließen der Tür zu vereinfachen. Perfekt verwendbar in Kombination mit einem Balkontürschnäpper, der die Tür im geöffnetem Zustand gegen Windstöße geschlossen hält. Hersteller: WinkhausMaterial: Kunststoff / PVCSchraubenabstand: 48 mmOberfläche: raue Oberfläche, angelehnt an "Goldene Eiche"Abmessungen Breite x Höhe x Tiefe: 55 x 70 x 20 mm Lieferumfang:- Winkhaus Balkontürgriff in Braun inkl. Abdeckung für die Schrauben- 2 SPAX-Schrauben

Original WINKHAUS Schließblech WSK 31   Produktmaße: 38 x 17 x 12 mm (LxBxH)   Die Bezeichnung “WSK 31” ist auf der Rückseite eingraviert. Es handelt sich hier um einen Auslaufartikel – Altersbedingt können Spuren am Artikel vorhanden sein.

Original Winkhaus Kontaktgeber VS.KG.04 aus der Beschlagserie activPilot ControlHerstellernummer: 5001349 "KONTAKTGEBER VS.KG.04" Produktbeschreibung:- Magnetkontaktgeber für Magnet-Verschlusssensoren VS.B..., VS.BK.06, VS.K.06, VS.DIBT.06 oder FM.V- Montage auf der Beschlagstulpe mit Senkschraube M5 x 6 mm, DIN ISO 7046 (nicht im Lieferumfang enthalten)- Reduzierte Aufbauhöhe (4mm), dadurch ist die Montage auch bei 12 mm Falzluft möglich- Bauhöhe: 4 mm Bauteiltyp: Starrer KontaktgeberFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlÜberwachungsart: reine ÖffnungsüberwachungFalzluft: 12  mmFunktionsprinzip: MagnetkontaktAnzahl Verschlusspunkte: 0Einbauposition Kontaktgeber: Beschlagstulpe - SchraubstelleFarbe: grauOberfläche: Kunststoff Starrer Kontaktgeber:Der starre Kontaktgeber ist das flügelseitige Gegenstück zum Verschlusssensor für die elektronische Fensterüberwachung. Er ist beschlagsunabhängig und für die reine Öffnungsüberwachung geeignet.

Original WINKHAUS Schließblech WSK 1H   Produktmaße: 45 x 18 x 12 mm (LxBxH)   Die Bezeichnung “WSK 1H” ist auf der Rückseite eingraviert. Es handelt sich hier um einen Auslaufartikel. Altersbedingt können Spuren vorhanden sein. Der Artikel ist neu und unbenutzt.

Original Winkhaus Scherenlager SL.HW.20-12 in Silber aus der Produktlinie activPilot Comfort. Herstellernummer: 4998768 „SCHERENLAG.SL.HW.20-12“ Produktbeschreibung: – Montage ist aufgrund der Halterungen ohne Schablone möglich – Patentierte Scherenlagerstiftsicherung – Einsetzbar für 9 und 13 mm Nutmittenlage – Für 20 mm Überschlag – in Verwendung zusammen mit Schere SK… oder Drehlager DL.K – Flügelgewicht max. 130 kg – ohne Pulverbeschichtung – Rechts und links verwendbar Lieferumfang: – Scherenlager SL.HW.20-12 in Silber – Scherenlagerstift Hinweis: Die Scherenlager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Scherenlager vorhanden sein. Die Bezeichnungen “SL.HW” und “20-12” sind oben auf der Rückseite eingraviert.

Original Winkhaus Zwangsverriegelung ZV-FT SL in SilberHerstellernummer: 2359324 „ZWANGSVERRIEG.ZV-FT SL“ Funktionsweise:– sorgt für das automatische Verriegeln eines Flügels beim Schließen– geeignet für Dreh-Kipp-Fenster mit aufliegender Bandseite– Montage erfolgt im Bereich des Fensterrahmens– Bestandteil des activPilot Concept Beschlagssystems Die Zwangsverriegelung ZV-FT SL gehört zur activPilot Concept Serie und ist für Kunststoff-, Aluminium-, Stahl- und Holzfenster mit aufliegender Bandseite ausgelegt. Sie stellt sicher, dass der Fensterflügel beim Schließen automatisch verriegelt wird. Das Bauteil ist verzinkt in silberfarbener Ausführung und wird als Einzelkomponente ohne Set geliefert. Technische Daten:– Bauteiltyp: Zwangsverriegelung – FT– Serie: activPilot Concept– Fensterwerkstoff: Aluminium, Kunststoff, Holz, Stahl– Anschlagseite: DIN links, DIN rechts– Sichtbarkeit: aufliegend– Anwendung: Dreh-Kipp-Fenster– Automatikfunktion: ja– Oberfläche: verzinkt– Farbe: silber Lieferumfang:– Zwangsverriegelung ZV-FT SL

Winkhaus Sicherheitsschließblech SBS.K.160.S16.WK2 in Silber Herstellernummer: 4941217 „SICHERH.BL.SBS.K.160.S16.WK2“ Funktionsweise: sichert Fenster im Dreh-Kipp-Modus gegen Aufbruch befestigt mittels drei Fensterbauschrauben verwendbar für DIN links und DIN rechts Anschläge RC-tauglich für erhöhte Sicherheit Das Sicherheitsschließblech SBS.K.160.S16.WK2 gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten in Kunststofffenstern geeignet. Es wird mit drei Fensterbauschrauben befestigt und bietet eine standardmäßige Einstellmöglichkeit für den Anpressdruck. Das Bauteil ist silberfarben und verzinkt ausgeführt, mit einer Schließblechtiefe von 24 mm. Kompatibel mit Profilsystemen von Rehau - Geneo und Rehau - Synego. Lieferumfang: Sicherheitsschließblech SBS.K.160.S16.WK2

Original Winkhaus Getriebeschiene GAK.1325-2 D 7,5 aus der Beschlagserie activPilot. Herstellernummer: 4969426 “GETRIEBE GAK.1325-2.D7,5” Produktbeschreibung: – Konstanter Griffsitz GK – Dornmaß 7,5 mm – In der Beschlagnut klemmbar – Funktionsbauteile wie DFE und TFE nachrüstbar (siehe Tabelle), gilt nicht für activPilot Comfort – Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle) – Rechts und links verwendbar – Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (2 Stück!) – Getriebeschlosskasten vom Falz her einfräsbar – Getriebeschlosskasten einbohrbar – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 1075-1325 mm Flügelfalzhöhe Griffsitz: 550 mm (G 550) Anzahl Sicherheitsschließzapfen: 2 Stück (GAK 1325-2) Die Bezeichnungen “GAK.1325”, “D7,5.G550”, “FFH 1075-1325” sind eingraviert. Hinweis: Auf dem Produktbild ist keine GAK 1325-2 D7,5 abgebildet, sondern eine andere Größe zur Veranschaulichung.

Winkhaus Schließblech SBA.K.BN aus der Beschlagserie activPilot.Herstellernummer: 5061213 "SCHLIESSBL.SBA.K.BN" (frühere Nummer: 4927526)Produktdetails:– rechts und links verwendbar– Material: Zinkdruckguss– Einsatzbereich: Basissicherheit– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 1 gerade Verschraubung– Falzluft: 12 mm– Versatz: 9 oder 13 mmVerwendung für: Aluminium-, Holz-, Stahl- oder KunststofffensterGravur auf der Rückseite: SBA BN Hinweis:Die Schließbleche sehen teilweise sehr identisch aus. Bitte beachten Sie die kompatiblen Profil-Angaben sowie die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Schließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet.Die Schließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten!

Original WINKHAUS Schere SK1 20-9 links in Weiß aus der Beschlagserie activPilot Herstellernummer: 4926348 “SCHERE SK1.20-9.LS.WS”   Produktinformationen: – Ausführung: links oder rechts – Für 20 mm Überschlag und 9 mm Nutlage – Verwendung in Kombination mit Scherenlager SL.KS, SL.KB oder SL.HW | nicht kompatibel mit dem Scherenlager SWS.. – Scherengröße: SK1 (bis FFB 600 mm) – Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm) – Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt) – Flügelgewicht max. 130 kg – Schere mit Tandemanzug – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden – Integrierte Drehhemmung über Kunststoffhülse im Scherenband   Lieferumfang: – Schere SK1 20-9 links in Weiß   Die Bezeichnung “SK 20 9 ls” ist auf dem Scherenband (siehe Foto) eingraviert. Auf der Oberseite lässt sich die Prägung “SK1” finden. Die Gravur kann je nach aktueller Version der Schere abweichen.
