Winkhaus Getriebe GK.U.2150-2.ZN in Silber Herstellernummer: 4988187 „GETRIEBE GK.U.2150-2.ZN“ Funktionsweise: ermöglicht Dreh-Kipp-Öffnung des Fensters schaltet über den Fenstergriff überträgt Bewegung des Griffes auf weitere Komponenten in der Beschlagnut montiert mit Ausfräsung im Fensterflügel Das Getriebe der proPilot Serie ist für Dreh-Kipp-Beschläge mit aufliegender Bandseite konzipiert. Es eignet sich für den Einbau in Aluminium-, Holz-, Kunststoff- und Stahlfenster und benötigt eine Beschlagnut von 16 mm. Das Bauteil ist verzinkt und in Silber ausgeführt. Die Befestigung erfordert eine Ausfräsung im Fensterflügel. Die maximale Flügelfalzhöhe beträgt 2150 mm. Lieferumfang: Einlassgetriebe GK.U.2150-2.ZN

Original Winkhaus Kantenriegel F711.C SL/WS (Weiß) aus der Beschlagserie activPilot / easyPilot.Herstellernummer: 5026322 "KANTENRIEGEL F711.C SL/WS"Beschreibung:- Für zweiflügelige Fenster ohne Setzpfosten- Falzluft 12 mm- Verriegelung oben/unten in Schließaufläufe SA

Original WINKHAUS Verschlusssensor VS-K 06 SL (VS.K.06) - autoPilot Serie! Kontaktschließblech zur Klimasteuerung, z.B. energiesparende Fensterlüftung oder Steuerung von Dunstabzugshauben Produktinformationen: Kontaktschließblech mit Wechslerkontakt für energiesparende Fensterlüftung. Für die Zustandsabfrage des Fensters benötigen Sie einen Schaltkontakt, bestehend aus der Kombination: - rahmenseitiges Kontaktschließblech mit integriertem Reedkontakt und - flügelseitiger, beschlagabhängiger Magnet-KontaktgeberTechnische Daten:Schaltspannung max. 48 V DCSchaltstrom max. 0,25 ATransportstrom max. 1,2 AKontaktwiderstand max. 150 m OSchaltleistung max. 3 W rein ohmsche LastTemperaturbereich -20° C bis +70° CSchutzart IP67 nach DIN 40050Lebensdauer min. 10^7 Schaltspiele Anschlussart für VS-K 06: 6 m angegegossenes Anschlusskabel, schwarz, 3 x 0,14 mm^2Durchmesser 3,5 mm   Bisher wurden Reedkontakte zur Fensterüberwachung überwiegend sichtbar am Fensterflügel und Fensterrahmen angebracht.Die Winkhaus autoPilot Control Verschlusssensoren für Alarm- und Überwachungsanlagen sind in den Fensterbeschlag integriert und dadurch nicht unmittelbar zu erkennen.   Lieferumfang:1x Verschlusssensor VS-K 06 SL 1x Anleitung Deutsch/Englisch

Winkhaus Schere SH2.T.18-9-12.RS Silber Herstellernummer: 4989432 „Schere SH2.T.18-9-12.RS“ Funktionsweise: ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift für rechts angeschlagene Holzfenster mit aufliegender Bandseite Die Schere SH2.T.18-9-12.RS gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten in Holzfenstern eingesetzt. Die Kopplung erfolgt flügelseitig über eine Oberschiene, rahmenseitig über ein Scherenlager. Die Bandseite ist silbern verzinkt ausgeführt. Die Schere bietet eine Kippöffnungsweite von 140 mm bei einem Öffnungswinkel von 180 Grad. Lieferumfang: Schere SH2.T.18-9-12.RS

Original Winkhaus Getriebeschiene GAK.2000-4.D25 bis D50 aus der Beschlagserie activPilot.Herstellernummern:4938143 "GETRIEBE GAK.2000-4.D25"4938150 "GETRIEBE GAK.2000-4.D30"4938151 "GETRIEBE GAK.2000-4.D35"4938152 "GETRIEBE GAK.2000-4.D40"4938153 "GETRIEBE GAK.2000-4.D45"4938154 "GETRIEBE GAK.2000-4.D50" Produktinformationen:- Konstanter Griffsitz GK- Das Dornmaß beträgt wahlweise 25, 30, 35, 40, 45 oder 50 mm- In der Beschlagnut klemmbar- Funktionsbauteile wie DFE und TFE nachrüstbar (siehe Tabelle), gilt nicht für activPilot Comfort- Mit Zusatzverriegelungen verlängerbar- Rechts und links verwendbar- Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (4 Stück)- Getriebeschlosskasten vom Falz her einfräsbar- Mittenfixierung serienmäßig- Lieferzustand ist die Drehstellung- Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°- Stulpbreite 16 mm- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten- Bohr- und Fräsbild siehe Gruppe 15, Einbauzeichnungen B-3-4 Anwendungsbereich: 1750 - 2000 mm FFH (Flügelfalzhöhe) Griffsitzhöhe: 1050 mm Die Bezeichnung "GAK.2000 G1050 FFH 1750-2000" ist auf der Schiene eingraviert. Wichtig: Es handelt sich hier um ein Dornmaß von 25 bis 50 mm. Achten Sie vor dem Kauf unbedingt darauf, welches Dornmaß Sie bestellen! Ein Beispiel zur Dornmaß-Bestimmung können Sie den Bildern entnehmen.

Original WINKHAUS Oberschiene OS1.U.700 aus der Beschlagserie proPilot. Herstellernummer: 4937983 “OBERSCH.OS1.U.700” Produktinformationen: – OS1.U. … bis zu einer Flügelfalzbreite von 1050 mm einsetzbar – In Verbindung mit Schere SK.U.1 für Kunststofffenster – Rechts und links verwendbar – Integrierte Schaltsperre in Kippstellung serienmäßig – Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden Lieferumfang: – Oberschiene OS1.U.700 Anwendungsbereich: 525 – 700 mm Flügelfalzbreite (FFB) Die Bezeichnung “OS1.U.700 525-700” ist auf der Oberschiene eingraviert.

Original Winkhaus Flügellager FL.E.FWPA.20-13 Rechts in Weiß aus der Beschlagserie activPilot Comfort PADK. Herstellernummer: 5007309 „FLÜGELLAG.FL.E.FWPA.20-13.RS.WS“ Produktbeschreibung: – Höhenverstellung +/- 3 mm – Flügelgewicht max. 100 kg – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – In Kombination mit Ecklager ESV / EL.HW.PA – Ermöglicht die Parallelabstellung über die Steuerkurve Lieferumfang: – Winkhaus Flügellager FL.E.FWPA.20-13 Rechts in Weiß Hinweis: Die Bezeichnungen “PADK/S RS” und “20-13 RS” sind auf der silber-verzinkten Oberfläche (siehe Foto) eingraviert.

Original WINKHAUS Kippschließblech WSK 128   Produktmaße: 124 mm x 18 mm x 14 mm (LxBxH)   Auf der Rückseite ist die Bezeichnung WSK 128 eingraviert. Es handelt sich hier um einen Auslaufartikel. Altersbedingt können Spuren vorhanden sein, der Artikel ist neu und unbenutzt.

Winkhaus Abschlussplatte E.A.F.125 in Silber Herstellernummer: 5074504 „ABSCHLUSSPLATTE E.A.F.125“ Funktionsweise: dient als Endstück in Beschlagsystemen passend für Dreh-Kipp-Beschläge für aufliegende Bandseiten beidseitig verwendbar (DIN links und DIN rechts) Die Abschlussplatte E.A.F.125 gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten bei Dreh-Kipp-Beschlägen geeignet. Sie wird an beiden Anschlagseiten verwendet und ist silberfarben verzinkt. Die Verpackung erfolgt in Mehrweggebinden. Lieferumfang: Abschlussplatte E.A.F.125

Original Winkhaus Getriebeschiene GAK.710 aus der Beschlagserie activPilot. Herstellernummer: 4926207 “GETRIEBE GAK.710”   Produktbeschreibung: – Konstanter Griffsitz GK – Dornmaß 15,5 mm – In der Beschlagnut klemmbar – Funktionsbauteile wie DFE und TFE nachrüstbar – Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle) – Rechts und links verwendbar – Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (nicht bei GAK.710) – Getriebeschlosskasten vom Falz her einfräsbar – Getriebeschlosskasten einbohrbar – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten   Anwendungsbereich: 460 – 710 mm Flügelfalzhöhe   Griffsitz: 210 mm (G 210)   Die Bezeichnungen “GAK 710” und “G 210 FFH 460 – 710” sind eingraviert.

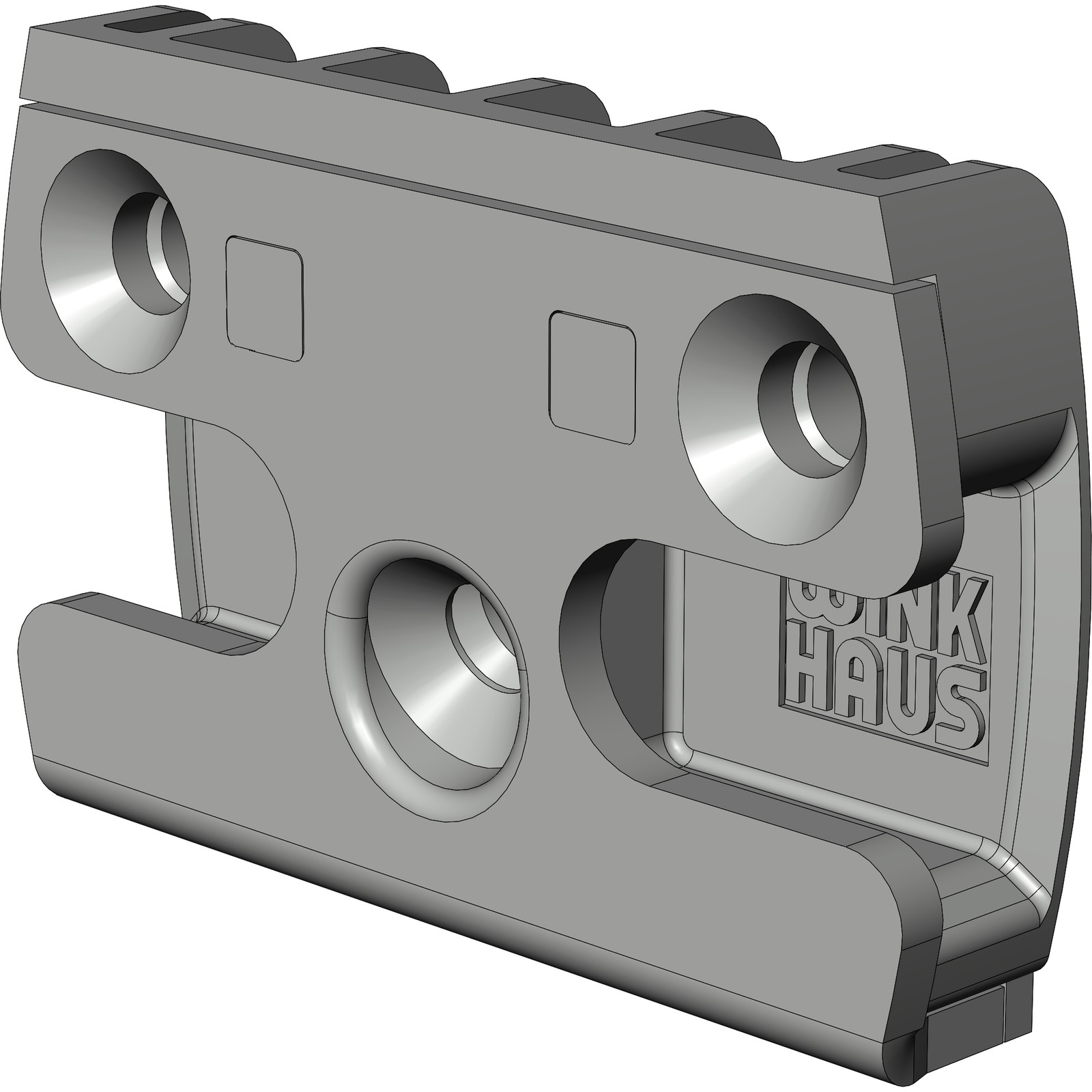

Winkhaus Sicherheitsschließblech SBS H 13-30 anthrazitgrau Herstellernummer: 4939538 „SICHERH.BL.SBS.H.13-30“ Funktionsweise dient als Sicherheitsschließblech für Dreh-Kipp-Beschläge geeignet für aufliegende Bandseiten Anpressdruck entspricht dem Standard RC-tauglich für erhöhte Sicherheit Fließtext Das Sicherheitsschließblech SBS H 13-30 gehört zur activPilot Concept Serie und wird in Holzfenstern mit Dreh-Kipp-Beschlägen eingesetzt. Es ist für links und rechts angeschlagene Fenster geeignet und besteht aus einer Kunststoff-Stahl Kombination. Die Oberfläche ist verzinkt, mit einer Farbe von anthrazitgrau (ähnl. RAL 7016). Die Befestigung erfolgt über Fensterbauschrauben. Lieferumfang Sicherheitsschließblech SBS H 13-30

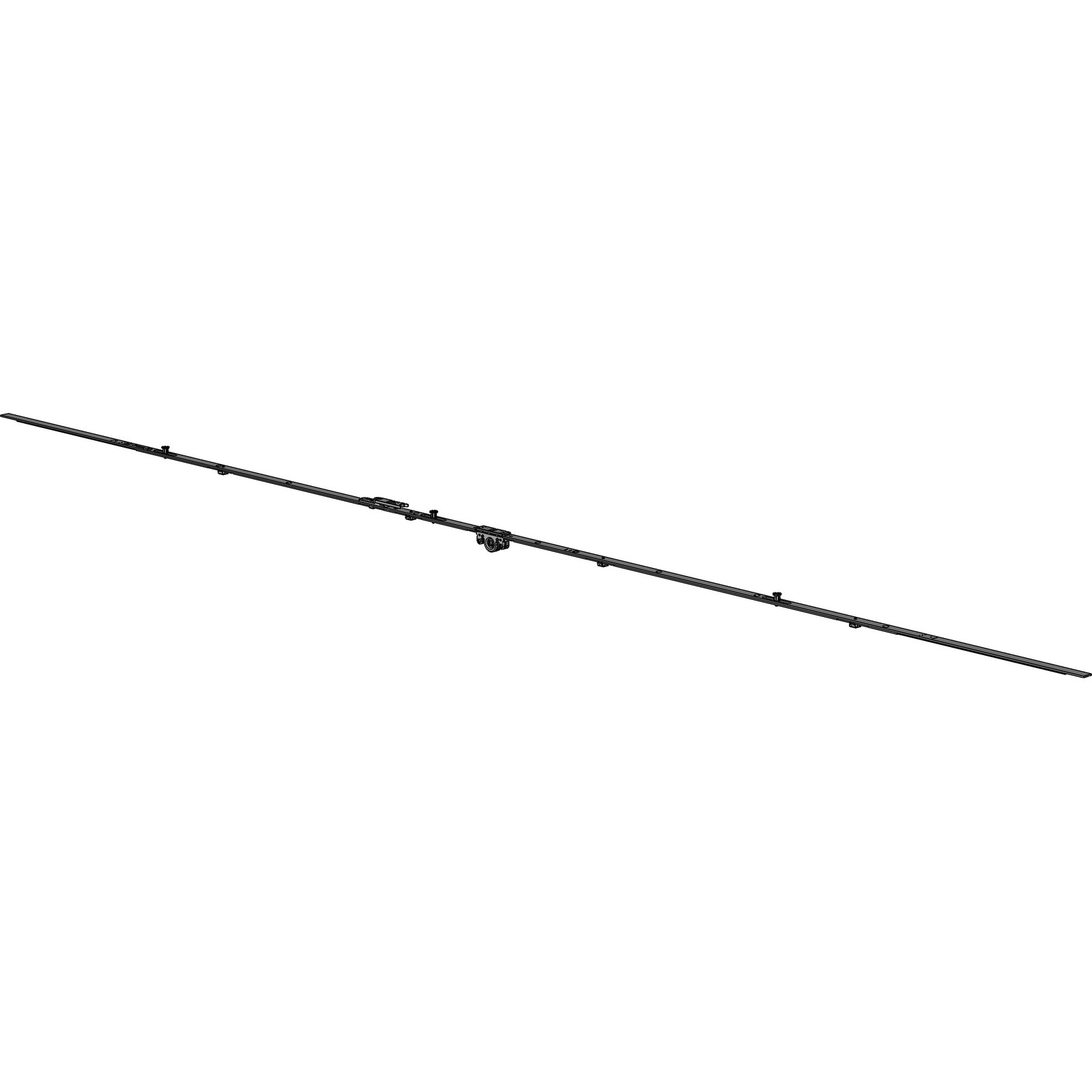

Winkhaus Getriebe GAM.2300-3.DFE Silber Herstellernummer: 4938164 „GETRIEBE GAM.2300-3.DFE“ Funktionsweise steuert die Dreh- und Kippfunktion des Fensters überträgt die Bewegung des Fenstergriffs auf Beschlagkomponenten enthält 3 Verschlusspunkte mit Achtkantbolzen mittiger Griffsitz sorgt für gleichmäßige Hubrichtung Fließtext Das Getriebe GAM.2300-3.DFE gehört zur activPilot Concept Serie und ist für Dreh-Kipp-Beschläge mit aufliegender Bandseite konzipiert. Es wird in der Beschlagnut montiert und erfordert eine Ausfräsung im Fensterflügel für den Getriebekasten. Das Bauteil eignet sich für Fenster aus Aluminium, Holz, Kunststoff und Stahl mit einer Flügelfalzhöhe von 1800 bis 2300 mm. Lieferumfang Einlassgetriebe GAM.2300-3.DFE

Original Winkhaus Schließauflauf V SL (silber)Herstellernummer: 2316447 Informationen:Schließaufläufe sind Rahmenteile in welche die Kantenriegel einriegeln. Spezifikation:Bauteiltyp: SchließauflaufSchließauflauf: Typ UniversalFensterwerkstoff: HolzNutmittenlage: 13 mmFalzluft: 12 mmBauteiltiefe: 15 mmAnpressdruckverstellung: jaFarbe: silberOberfläche: verzinktBauteilsitz: Blendrahmen - verdecktliegendBauteilhöhe Auflauf: 7 mmBauteillänge: 60 mmSchraubachse 1: 5.7 mm

Original Winkhaus Drehbegrenzer DBV aus der Beschlagserie activPilot Elegance.Herstellernummer: 2598456 "DREHBEGRENZER DBV SL" Produktbeschreibung:- Einsatz ab FFB > 560 mm zwingend erforderlich- bei geschlossenem Flügel völlig verdeckt liegend- begrenzt den Öffnungswinkel auf max. 90°- Verschraubung im Flügelprofil- zum Einhängen in das TopStar Ecklager EV Spezifikation:Bauteiltyp: DrehbegrenzerFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutNutmittenlage: 9 mm, 13 mmFalzluft: 12 mmAnschlagseite: DIN links, DIN rechtsFarbe: silberMontageposition: Beschlagnut Profilsysteme:Drehbegrenzer Typ: Gestänge, faltbar

Original WINKHAUS Ecklager ET 11/18 rechts, weiß pulverbeschichtet   Produktinformationen: – Für Holzfenster mit 11 mm Falzluft und 18 (20) mm Überschlag – nur rechts verwendbar – Höhenverstellung, Seitenverstellung – verzinkte, chromatisierte Oberfläche – Flügelgewicht: max. 130 kg – Die stark belasteten Teile in Eck- und Flügellager sind aus Stahl   Lieferumfang: – Ecklager ET 11/18 rechts in Weiß   Dies ist ein Auslaufartikel – es handelt sich hier um Restbestände. Aufgrund des Alters kann die weiße Pulverbeschichtung Kratzer und Lackabplatzungen aufweisen. Der Artikel ist neu und unbenutzt. Die Bezeichnung ET 11 rs ist eingraviert (siehe Bilder)

Winkhaus Sicherheitskippschließblech SBK.K.61 für Kunststofffenster. Produktdetails: – rechts und links verwendbar – Silber verzinkte Stahlbrücke mit Kunststoff-Unterteil (Profil) – Einsatzbereich: Basissicherheit, WK1, WK2, RC2 – Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung – 4 gerade Verschraubungen – Nutmittenlage 13 mm Verwendung für Profilhersteller: ALUPLAST – Ideal 2000 bis 3000 Herstellernummer Winkhaus: 2892209 “KIPPBL.SBK.K.61” Gravur auf der Rückseite: SBK.K.61 Hinweis: Die Sicherheitskippschließbleche sehen von oben, bis auf wenige Ausnahmen, identisch aus. Bitte beachten Sie die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Kippschließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet. Die Kippschließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten! Die passenden Schrauben finden Sie hier: Montagematerial & Zubehör

Winkhaus Mittenverriegelung MK.500-1 in Silber Herstellernummer: 4998892 „MITTENVER.MK.500-1 KT“ Funktionsweise: Verschlusspunkt mit Achtkantbolzen 1 Verschlusspunkt Koppelstelle über Zahnschuh und Zahnstange Klemmung vorhanden Die Mittenverriegelung MK.500-1 gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten eingesetzt. Sie ist für Fenster aus Aluminium, Holz, Kunststoff und Stahl geeignet. Die maximale Stulplänge beträgt 500 mm. Die Mittenverriegelung ist RC-tauglich und in Silber verzinkt ausgeführt, anwendbar für DIN links und rechts. Lieferumfang: Mittenverriegelung MK.500-1

Winkhaus Flügellager FL.IF-N.RS Silber Herstellernummer: 5100821 „FLÜGELLAGER FL.IF-N.RS“ Funktionsweise verbindet Fensterflügel und -rahmen an der Unterseite ermöglicht Dreh-, Kipp- und Dreh-Kipp-Öffnung des Fensterflügels verschraubt in der Beschlagnut des Flügels verbindet sich mit einem rahmenseitigen Ecklager Fließtext Das Flügellager FL.IF-N.RS gehört zur activPilot Topstar Serie und ist ein vollverdecktes Bauteil für aluminium-, holz-, kunststoff- und stahlbasierte Fensterwerkstoffe. Es wird in die 16 mm Flügelbeschlagnut verschraubt und ist für DIN rechts Anschlagseiten konzipiert. Die Oberfläche ist verzinkt und das Bauteil liegt verdeckt. Der maximale Flügelgewicht liegt bei 130 kg. Lieferumfang Flügellager FL.IF-N.RS

Original WINKHAUS Kippschließblech WSK 54   Produktmaße: 86 mm x 18 mm x 12,5 mm (LxBxH)   Auf der Rückseite ist die Bezeichnung KB WSK 54 eingraviert. Es handelt sich hier um einen Auslaufartikel. Altersbedingt können Spuren vorhanden sein, der Artikel ist neu und unbenutzt.

Original WINKHAUS Kippschließblech WSK 34B   Produktmaße: 134 mm x 13 mm x 13,5 mm (LxBxH)   Auf der Rückseite ist die Bezeichnung „WSK 34B“ eingraviert.

Original Winkhaus Duofunktionselement DFE.652 für OKNOPLAST.Herstellernummer: 5034328 "DUOFUNKTIONSELEMENT DFE.652" Technische Informationen:Bauteiltyp: FehlschaltsicherungFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutNutmittenlage: 13 mmFalzluft: 12 mmAnschlagseite: DIN links, DIN rechtsFarbe: silberOberfläche: verzinktZusätzliche: Funktion Flügelheber

Original Winkhaus Getriebeschiene GAKA.2225-4 D.. aus der Beschlagserie activPilot.Herstellernummern:4929013 "GETRIEBE GAKA.2225-4.D25"4929014 "GETRIEBE GAKA.2225-4.D30"4929015 "GETRIEBE GAKA.2225-4.D35"4929016 "GETRIEBE GAKA.2225-4.D40"4929017 "GETRIEBE GAKA.2225-4.D45"4929018 "GETRIEBE GAKA.2225-4.D50" Produktbeschreibung:- Konstanter Griffsitz GK- Das Dornmaß beträgt wahlweise 25, 30, 35, 40, 45 oder 50 mm- Abschließbar, geeignet für Drehkipp-Terrassentüren- In der Beschlagnut klemmbar- Mit Zusatzverriegelungen verlängerbar- Funktionsbauteile wie DFE und TFE nachrüstbar- Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“- Rechts und links verwendbar- Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (4 Stück)- Getriebeschlosskasten vom Falz her einfräsbar- Mittenfixierung serienmäßig- Lieferzustand ist die Drehstellung- Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°- Stulpbreite 16 mm- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1975 - 2225 mm Flügelfalzhöhe Griffsitz:1050 mm (G 1050) Anzahl Sicherheitsschließzapfen: 4 Stück (GAKA.2225-4) Die Bezeichnungen "GAKA.2225-4" und "G 1050 FFH 1975 - 2225" sind eingraviert. Dornmaß bestimmen: Wie Sie das Dornmaß bestimmen können, sehen Sie auf den 2 Bild-Beispielen: Die Dornmaßgröße ist auf dem Profilzylinderkasten eingraviert oder kann eigenständig nachgemessen werden. Bitte messen Sie dies unbedingt nach, da ein falsch bestelltes Dornmaß nicht passen wird! Hinweis: Auf dem Produktbild ist keine GAKA.2225-4 abgebildet, sondern eine andere Größe zur Veranschaulichung.

Winkhaus Oberschiene OS2.1250-1.E in Silber Herstellernummer: 4926178 „Oberschiene OS2.1250-1.E“ Funktionsweise ermöglicht Kipp- vor Drehöffnung des Fensterflügels Montage auf aufliegender Bandseite einfache Klemmfunktion integriert ausgestattet mit einem Achtkant-Verschlusspunkt Fließtext Die Oberschiene OS2.1250-1.E gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten eingesetzt. Sie ist für Aluminium, Holz, Kunststoff und Stahlfenster geeignet. Die Oberschiene unterstützt Flügelfalzbreiten von 1000 mm bis 1250 mm und bietet eine Kippöffnungsweite von 120 mm. Die Oberfläche ist verzinkt, das Bauteil silberfarben. Lieferumfang Oberschiene OS2.1250-1.E

Winkhaus Schließblech WSK162 in Silber Herstellernummer: 2310627 „SCHLIESSBL.WSK162 SL“ Funktionsweise geeignet für Dreh-Kipp-Fenster einsetzbar in Kunststofffenstern verwendet eine Fensterbauschraube zur Befestigung Standardanpressdruck Das Schließblech WSK162 gehört zur autoPilot Concept Serie und ist für aufliegende Bandseiten an Kunststofffenstern konzipiert. Es bietet eine Dreh-Kipp-Öffnung bei standardisiertem Anpressdruck. Die Oberfläche ist verzinkt und das Bauteil in Silber gehalten. Die Befestigung erfolgt über 1 Fensterbauschraube. Lieferumfang Schließblech WSK162
