Original Winkhaus Stulpflügelgetriebe GASK.GZ.2000-2 für konstanten Griffsitz bei gegenüberliegender Beschlagnut aus der Produktlinie activPilot.Herstellernummer: 4965458 “STULPGETR.GASK.GZ.2000-2” Produktbeschreibung:– Für konstanten Griffsitz bei gegenüberliegender Beschlagnut– Einteilig– Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM– Sicherheitsschließbleche generell vormontiert (2 Stück!)– Adapter für die Funktionsbauteile DFE und TFE in den Sicherheitsschließblechen montierbar (nicht bei GASK.GZ.710 und GASK.GZ.830)– Mittenfixierung serienmäßig– Die Ablängung erfolgt in geöffnetem Zustand– Funktionsbauteile DFE und TFE nicht kombinierbar mit GASK.GZ.710 / GASK.GZ.830– Nicht mit Dornmaß D7,5 , D8,5 und D-6 kombinierbar– Rechts und links verwendbar– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Nicht für Schraubautomaten geeignet Anwendungsbereich:1750 – 2000 mm Flügelfalzhöhe Die Bezeichnungen “GASK GZ 2000” und “FFH 1750 – 2000” sind eingraviert. Bei dieser Ausführung sind 2 Schließbleche montiert/aufgeschweißt. Der Aufbau des Stulpflügelgetriebes ist eventuell anders, als aktuell dargestellt.Tipp: Kann optimal als Alternative für das Stulpflügelgetriebe GASK.2000-2 verwendet werden. Der Aufbau ist ähnlich, der Hebelmechanismus des GASK.GZ.2000-2 ist deutlich stabiler.

Winkhaus Getriebe GAM.1400-2.D7,5 Silber Herstellernummer: 4969401 „GETRIEBE GAM.1400-2.D7,5“ Funktionsweise ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Montage in der Beschlagnut steuerbar über Fenstergriff gleichläufige Hubrichtung Fließtext Das Getriebe GAM.1400-2.D7,5 gehört zur duoPort Serie und wird in der Beschlagnut von Aluminium-, Holz-, Kunststoff- und Stahlfenstern montiert. Über den mittig positionierten Fenstergriff wird die Dreh-Kipp-Mechanik gesteuert. Eine Ausfräsung im Fensterflügel ist für den Getriebekasten erforderlich. Zwei Verschlusspunkte mit Achtkantbolzen sorgen für die Schließfunktion. Lieferumfang Einlassgetriebe

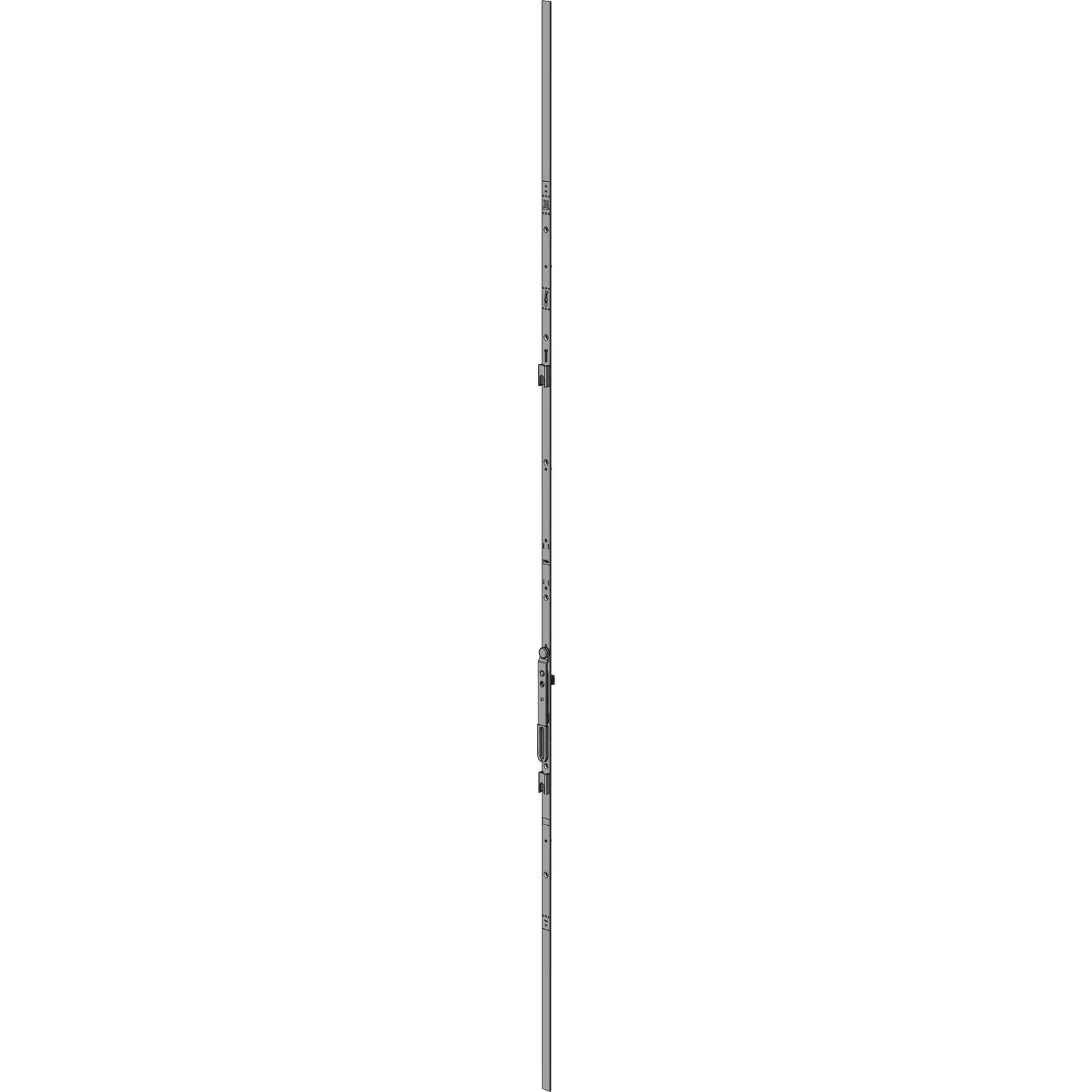

Original Winkhaus Stulpgetriebe GASM.GZ-S.1800-2 in SilberHerstellernummer: 5118011 „STULPGETR.GASM.GZ-S.1800-2“ Nachfolgemodell für 4965130 “STULPGETR.GASM.GZ.1800-2" Funktionsweise:– Stulpgetriebe mit Stulp-Schwenkhebel für Sonderbauteile am Stulp, zweitöffnender Flügel– Montage in der 16 mm Flügelbeschlagnut, Anschlagseite DIN links und DIN rechts– gleichläufige Hubrichtung mit Getriebehub 19– Verriegelung über 2 vormontierte Schließbleche (SEF) als Verschlusspunkte Das Stulpgetriebe GASM.GZ-S.1800-2 gehört zur activPilot Concept Serie (Dreh-Kipp-Beschläge, aufliegende Bandseite). Es ist für Fenster aus Aluminium, Holz und Kunststoff vorgesehen und wird im zweitöffnenden Stulpflügel eingesetzt. Die Ausführung ist silber verzinkt, der Griffsitz ist mittig. Technische Daten:– Bauteiltyp: Stulpgetriebe– Ausführung: Stulpgetriebe Stulp-Schwenkhebel– Serie: activPilot Concept– Fensterwerkstoff: Aluminium, Holz, Kunststoff– Flügelbeschlagnut: 16 mm Beschlagnut– Anschlagseite: DIN links, DIN rechts– Öffnungsart/Schaltfolge: Dreh– Griffsitz: mittig– min. Flügelfalzhöhe: 1300 mm; max. Flügelfalzhöhe: 1800 mm– Anzahl Verschlusspunkte: 2; Anzahl Schließbleche: 2; vormontiertes Schließblech: SEF– Getriebehub: 19; Hubrichtung: gleichläufig– Getriebeausführung: einteilig; koppelbar: ja; automatenfähige Montage: ja; aushebesicherung: nein; abschließbar: nein– Farbe: silber; Oberfläche: verzinkt Lieferumfang:– Stulpgetriebe GASM.GZ-S.1800-2 Hinweis:Das Stulpgetriebe ist mittig fixiert, wobei sich der Griff in der geschlossenen Position befindet – in genau dieser Position erfolgt auch das Ablängen des Bauteils. Beim Einsetzen des Stulpgetriebes in die Beschlagnut löst sich die Mittenfixierung automatisch. Bei der ersten Betätigung führt der GZ-Hebel beim Öffnen einen Leerhub aus. Dabei wird eine Feder auf einen neuen Anschlagpunkt gespannt, wodurch das System aktiviert wird und der Standflügel anschließend verriegelbar ist.

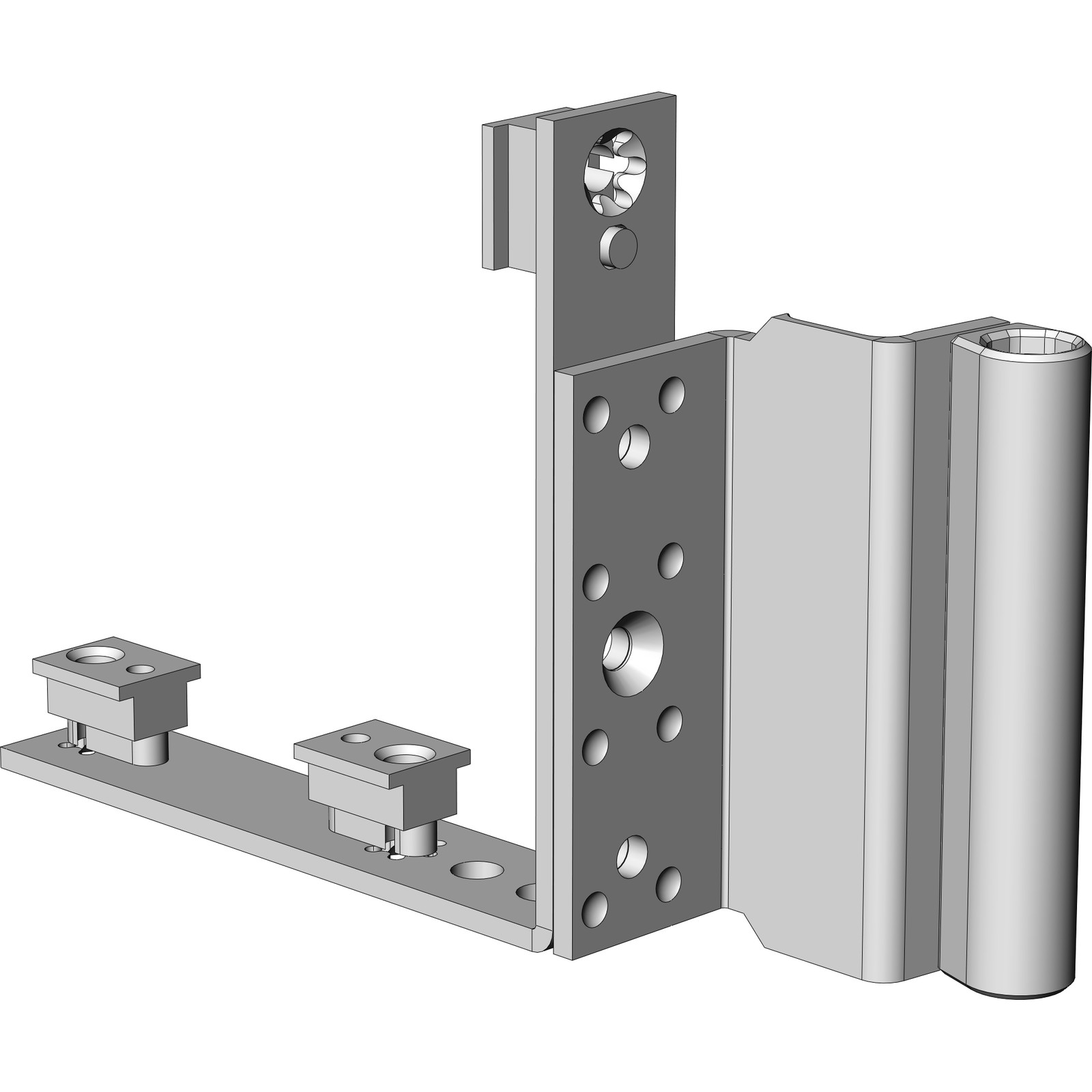

Winkhaus Flügellagerflügel HW 20-13-12 LS in Silber Herstellernummer: 4999595 „FLÜGELLAG.FL.HW.20-13-12.LS“ Funktionsweise: verbindet Fensterflügel und -rahmen an der Unterseite ermöglicht Dreh- und Kippöffnungen des Fensterflügels montiert in der Beschlagnut des Flügels Verbindung mit rahmenseitigem Ecklager Das Flügellagerflügel HW 20-13-12 LS ist Teil der activPilot Concept Serie und wird bei aufliegenden Bandseiten verwendet. Es ist für Aluminium-, Holz-, Kunststoff- und Stahlfenster geeignet. Die Montage erfolgt in der Beschlagnut des Flügels. Die Oberfläche ist verzinkt, mit einer silbernen Bandseite. Lieferumfang: Flügellagerflügel HW 20-13-12 LS

Winkhaus Sicherheitsschließblech SBS.K.9/44 für Kunststofffenster. Produktdetails: – rechts und links verwendbar – Material: Silberverzinkter Stahl, ggf. mit Kunststoffprofil (je nach Schließblechprofil) – Einsatzbereich: Basissicherheit, WK1, WK2, RC2 – Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung – 3 gerade Verschraubungen – Nutmittenlage 9 mm Verwendung für Profilhersteller: KÖMMERLING Herstellernummer Winkhaus: 5042311 Gravur auf der Rückseite: 44 Hinweis: Die Sicherheitsschließbleche sehen von oben, bis auf wenige Ausnahmen, identisch aus. Bitte beachten Sie die die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Schließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet. Die Schließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten! Die passenden Schrauben finden Sie hier: Montagematerial & Zubehör

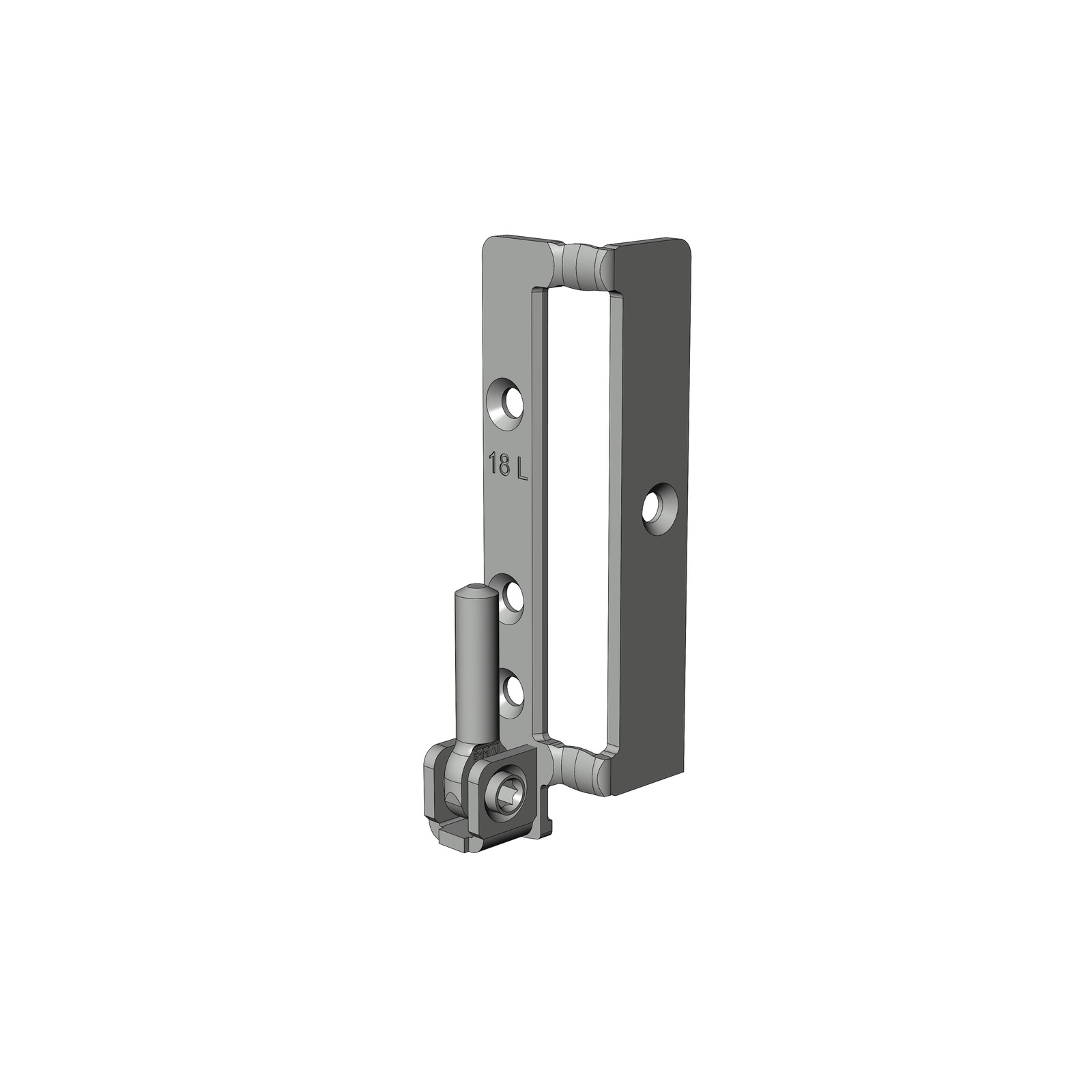

Winkhaus Ecklager EL in Titanfarbig Herstellernummer: 4999553 „ECKLAG.EL.HW.18-12.LS.F9“ Funktionsweise: Verbindung zwischen Fensterflügel und -rahmen an der Unterseite Ermöglicht Dreh- und Kippöffnung des Fensterflügels Montage am Fensterrahmen, Verbindung mit flügelseitigem Flügellager Fließtext: Das Ecklager EL ist Teil der activPilot Ergo Serie und wird bei aufliegenden Bandseiten verwendet. Es passt für Fenster aus Aluminium, Holz, Kunststoff und Stahl und erfordert keine Profilbearbeitung. Die Bandseite ist titanfarbig gepulvert. Lieferumfang: Ecklager EL

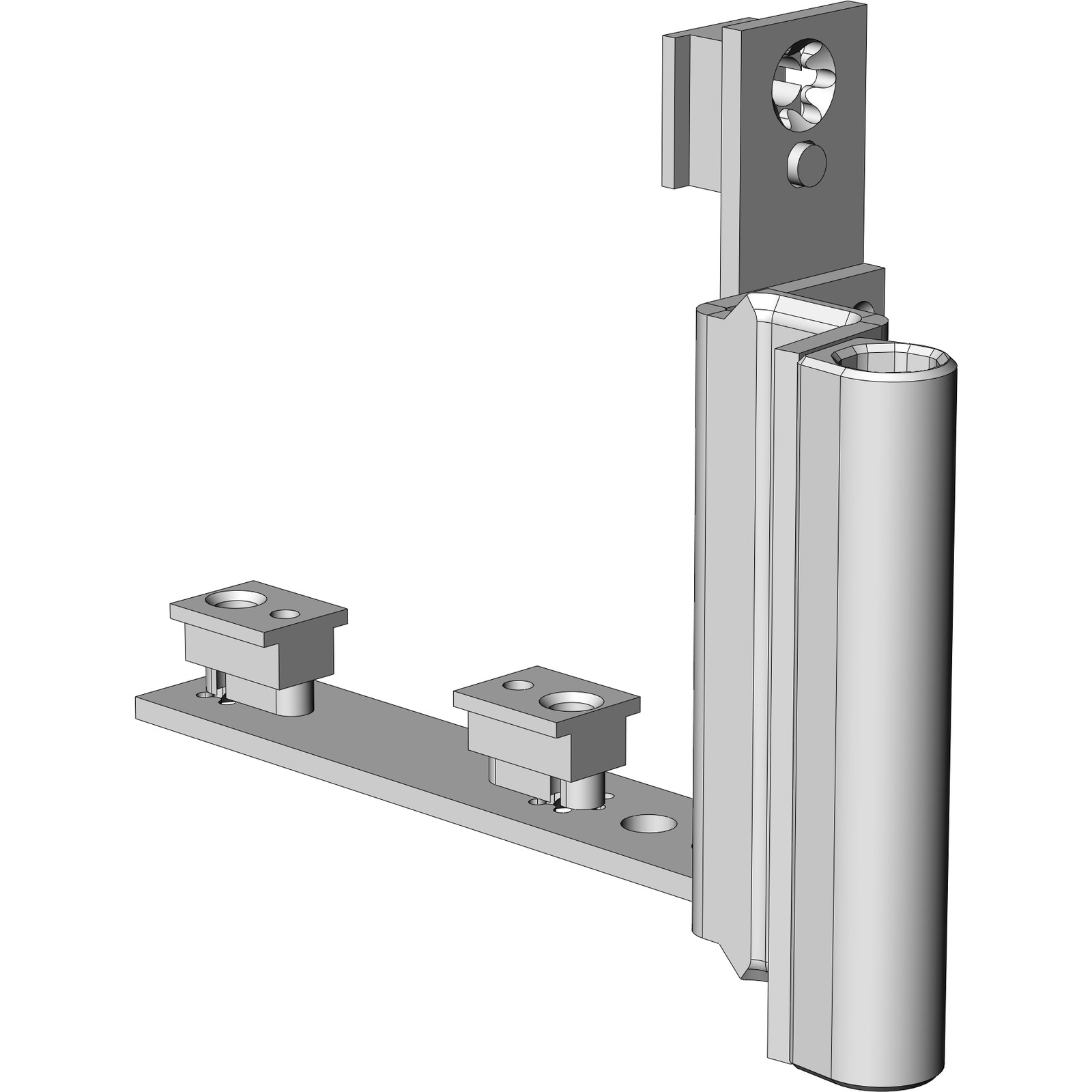

Winkhaus Flügellager FL.HW.20-13-12.RS.WS in Weiß Herstellernummer: 4999596 „FLÜGELLAG.FL.HW.20-13-12.RS.WS“ Funktionsweise: Verbindung zwischen Fensterflügel und -rahmen an der Unterseite des Fensters Montiert in der Beschlagnut des Flügels Ermöglicht Dreh- und Kippöffnung des Fensterflügels Verbunden mit rahmenseitigem Ecklager Fließtext: Das Flügellager FL.HW.20-13-12.RS.WS gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten eingesetzt. Es unterstützt Fenster aus Aluminium, Holz, Kunststoff und Stahl. Die Bandseite ist weiß pulverbeschichtet (ähnl. RAL 9016). Das Flügellager ist verzinkt ausgeführt und hat eine Dreh-Kipp- und Drehöffnungsmöglichkeit. Lieferumfang: Flügellager FL.HW.20-13-12.RS.WS

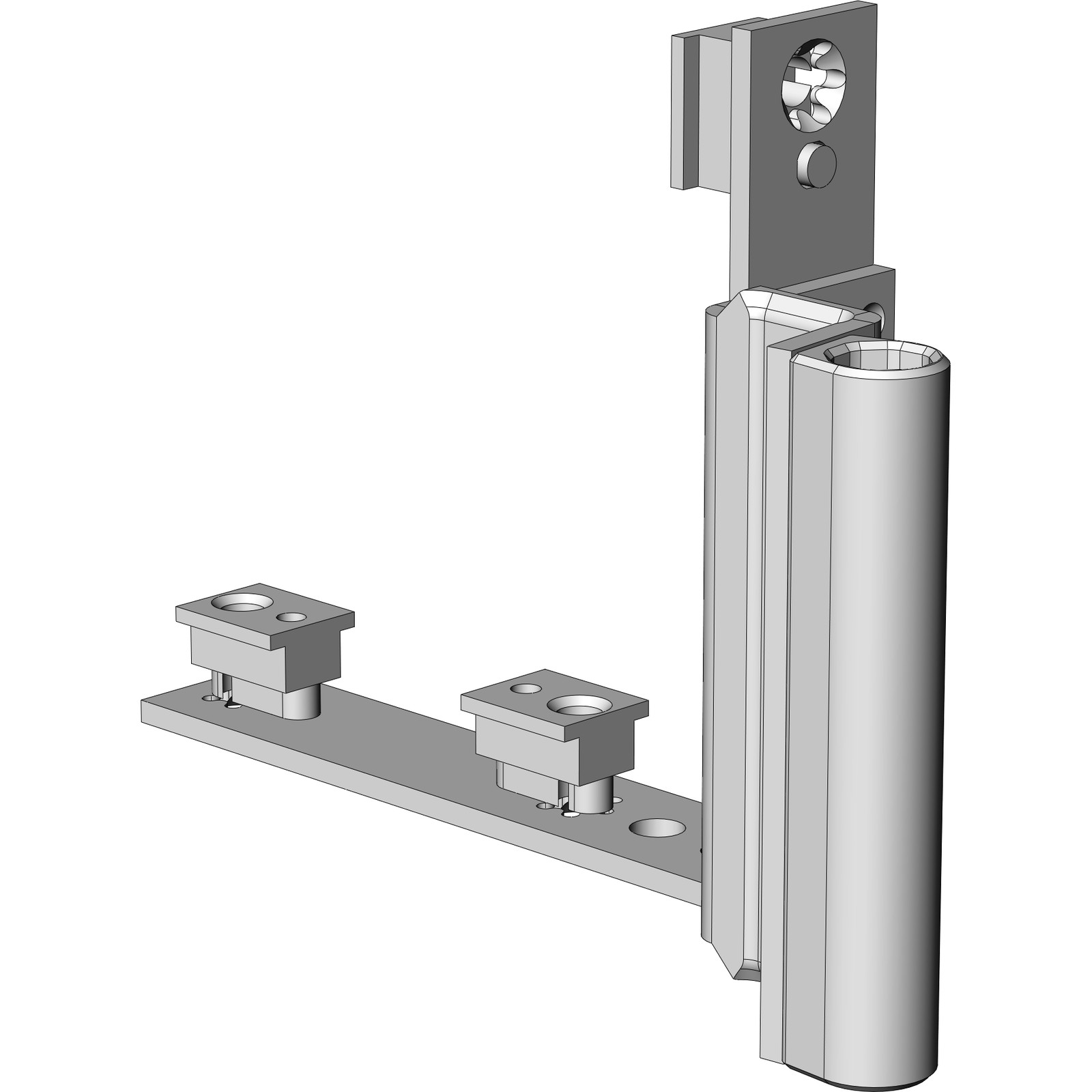

Winkhaus Flügellager für Flügelhöhe 18-13-12 rechts, titanfarbig Herstellernummer: 4999586 „FLÜGELLAG.FL.HW.18-13-12.RS.F9“ Funktionsweise dient zur Befestigung des Fensterflügels am Rahmen ermöglicht Dreh- und Kippöffnung des Fensterflügels montiert in der Beschlagnut des Fensterflügels verbindet den Flügel mit einem rahmenseitigen Ecklager Fließtext Das Flügellager FL.HW.18-13-12 gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten an Fenstern montiert. Es ist geeignet für Aluminium-, Holz-, Kunststoff- und Stahlfenster. Die Bandseite in Titanoptik ist pulverbeschichtet, was zusätzlichen Schutz bietet. Die Oberfläche des Falzbandflügellagers ist verzinkt. Lieferumfang Falzbandflügellager FL.HW.18-13-12 rechts

Original WINKHAUS Schere SW 40-20/13 rechts in Braun für Kunststofffenster Produktbeschreibung: – Winkelbandschere mit Tandemanzug und Anpressdruckverstellung – Justierung zum Anheben und Absenken des Flügels (+3/-1 mm) – Oberfläche des Scherenbandes Braun pulverbeschichtet – In Verbindung mit dem Scherenlager SWS oder SWB – maximal zulässiges Flügelgewicht: 100 oder 130 kg (SWS oder SWB Scherenlager) Lieferumfang: – Schere SW 40-20/13 rechts in Braun Die Bezeichnung SW 20-13 rs ist auf dem Scherenband leicht eingraviert. Auf der Oberseite lässt sich die Prägung 40/2 finden.

Winkhaus Ecklager EL.HW.20-12.LS in Silber Herstellernummer: 4999555 „ECKLAG.EL.HW.20-12.LS“ Funktionsweise: verbindet Fensterflügel und -rahmen an der Unterseite ermöglicht Dreh- und Kippöffnung des Fensterflügels wird am Fensterrahmen montiert verbindung mit flügelseitigem Flügellager Das Ecklager EL.HW.20-12.LS gehört zur activPilot Ergo Serie und wird an der Unterseite von Fenstern als Verbindungselement zwischen Flügel und Rahmen eingesetzt. Es ermöglicht die Dreh- und Kippöffnung bei einer aufliegenden Bandseite. Das Bauteil besitzt eine verzinkte Oberfläche in Silber. Lieferumfang: Ecklager EL.HW.20-12.LS

Winkhaus Verbindungsstange R SL aus der Beschlagserie activPilot. Herstellernummer: 1883280 “VERBINDUNGSSTANGE R SL” Produktmerkmale: – Dient zur Verbindung zweier Langteile mit Verzahnung

Original WINKHAUS Schließblech WSK 155N   Produktmaße: 45 x 25 x 14 mm (LxBxH)   Die Bezeichnung “WSK 155N” ist auf der Vorderseite eingraviert. Es handelt sich hier um einen Auslaufartikel. Altersbedingt können Spuren vorhanden sein. Der Artikel ist neu und unbenutzt.

Winkhaus Flügellagerstopfen in Weiß Herstellernummer: 5115569 „STOPFEN S.FL.K.WS“ Funktionsweise wird ins Flügellager gesteckt schützt die Höhenverstellung vor Schmutz für linke und rechte Anschlagseiten Fließtext Der Flügellagerstopfen gehört zur activPilot Concept Serie der Dreh-Kipp-Beschläge. Er ist für aufliegende Bandseiten geeignet und schützt die Höhenverstellung des Flügellagers vor Verunreinigungen. Die Bandseite ist weiß pulverbeschichtet (ähnl. RAL 9016). Lieferumfang Flügellagerstopfen

Winkhaus Flügellagerkappe FK-F 19-6-21 in Weiß Herstellernummer: 1530118 „Flügellagerkappe FK-F 19-6-21 WS“ Funktionsweise zur Abdeckung auf das Flügellager Verleiht dem Flügellager die gewünschte Farbe Fließtext Die Flügellagerkappe FK-F 19-6-21 gehört zur activPilot Concept Serie und ist für Dreh-Kipp-Beschläge mit aufliegender Bandseite konzipiert. Sie wird auf das Flügellager geklipst und ist sowohl für linke als auch rechte Anschlagseiten geeignet. Die Bandseite ist weiß pulverbeschichtet (ähnl. RAL 9016) und passt sich damit an weiße Kunststofffenster an. Lieferumfang Flügellagerkappe FK-F 19-6-21

Winkhaus Getriebe GAK.1100-1.D7,5 Silber Herstellernummer: 4969429 „GETRIEBE GAK.1100-1.D7,5“ Funktionsweise Montage in der Beschlagnut, erfordert Ausfräsung im Fensterflügel Schaltung über den Fenstergriff Überträgt Bewegung des Griffes auf Fensterbeschlagkomponenten Unterstützt Dreh-Kipp-Öffnungsart Fließtext Das Getriebe GAK.1100-1.D7,5 gehört zur duoPort Serie und ist Teil der Schiebebeschläge-Sonderlösungen. Es wird in der Beschlagnut von Fenstern aus Aluminium, Holz, Kunststoff und Stahl montiert. Das einteilige Einlassgetriebe steuert über den Fenstergriff die Bewegung der Beschlagkomponenten. Es ist in Silber ausgeführt mit einer verzinkten Oberfläche und hat je einen Verschlusspunkt mit einem Achtkantbolzen. Lieferumfang Einlassgetriebe GAK.1100-1.D7,5

Original Winkhaus Stulpflügelgetriebe GASK.1550-2 aus der Beschlagserie activPilot.Herstellernummer: 4933708 "STULPGETR.GASK.1550-2" Bauteiltyp: StulpgetriebeGetriebeart: Stulp-TastergetriebeFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutAnschlagseite: DIN links, DIN rechtsÖffnungsart/Schaltfolge: DrehGriffsitz: konstantGriffhöhe: 550 mmAbschließbar: neinmin. Flügelfalzhöhe: 1300 mmmax. Flügelfalzhöhe: 1550 mmAnzahl Verschlusspunkte: 0Anzahl Schließbleche: 2Vormontiertes Schließblech: SEFFenstertyp Sonderbauteile: Stulp, zweitöffnender FlügelStulpprofiltyp: 16 mm BeschlagnutFarbe: silberOberfläche: verzinktHubrichtung: gleichläufigGetriebehub: 19Hebellänge: langKlemmung: jaKoppelbar: ja

Winkhaus Garnitur Falzschere FSR in Silber Herstellernummer: 1811067 „GARN.FALZSCHERE FSR SL“ Funktionsweise: wird in Kippflügeln oben eingesetzt ermöglicht die Kippstellung des Fensters muss mit Sicherungsfangscheren verwendet werden verdeckt liegend positioniert Die Falzschere FSR gehört zur activPilot Concept Serie und wird für Dreh-Kipp-Beschläge mit verdeckt liegender Bandseite eingesetzt. Sie ist für Aluminium-, Holz-, Kunststoff- und Stahlfenster mit einer 16 mm Beschlagnut ausgelegt. Die Oberfläche ist verzinkt und die Farbe silber. Lieferumfang: Garnitur Falzschere FSR

Winkhaus Formteil WSK126 Gelb Herstellernummer: 1512251 „Formteil WSK126“ Funktionsweise: dient zur Profilanpassung als Unterlegteil verdeckt liegender Sitz im Blendrahmen keine Anpressdruckverstellung Das Formteil WSK126 gehört zur activPilot Concept Serie und wird in Dreh-Kipp-Beschlägen mit aufliegender Bandseite verwendet. Es ist für Kunststofffenster konzipiert und wird verdeckt im Blendrahmen eingebaut. Die Oberfläche ist verzinkt-chromatiert, das Bauteil selbst ist gelb. Lieferumfang: Formteil WSK126

Original Winkhaus Griffgarnitur RR in Titan F9 – Für Fenstertüren mit Rollladen Produktinformationen:– Für Fenstertüren mit Rollladen– Flügelstärke variabel– Flügelstärke bis max. 70 mm– Abstand zwischen Olivendorn und Profilzylinder passend zu Getrieben GAMA/GAKA, GRMA/GRKA, GPMA– Verschraubung von der Flügelinnenseite- Grifflänge 125 mm- Abstand zum Profilzylinder 156 mm- DIN LS/RS verwendbar Lieferumfang:1 Drehgriff innen1 Drehgriff außen2 Befestigungsschrauben M51 Vierkantstift

Original WINKHAUS Ecklager ET 11/18 rechts in braun aus der Pilot-Serie Produktinformationen:– Für Holzfenster mit 11 mm Falzluft und 18 (20) mm Überschlag– nur rechts verwendbar– Höhenverstellung, Seitenverstellung– braune Pulverbeschichtung– Flügelgewicht: max. 130 kg– Die stark belasteten Teile in Eck- und Flügellager sind aus Stahl Lieferumfang:– Ecklager ET 11/18 rechts in braun Dies ist ein Auslaufartikel – es handelt sich hier um Restbestände. Aufgrund des Alters kann der Artikel diverse Lagerspuren und Lackunebenheiten / Kratzer besitzen. Die Bezeichnung ET 11 rs ist eingraviert (siehe Bilder)

Original WINKHAUS Schere SK2.20-13.RS.F9 (DIN RS, Titanfarbe) aus der Beschlagserie activPilot.Herstellernummer: 2858781 “SCHERE SK2.20-13.RS.F9” Produktinformationen:– Ausführung: links oder rechts– Für 20 mm Überschlag und 13 mm Nutlage– Verwendung in Kombination mit Scherenlager SL.KS, SL.KB oder SL.HW | nicht kompatibel mit dem Scherenlager SWS..– Scherengröße: SK2 (ab FFB 601 mm)– Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm)– Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt)– Flügelgewicht max. 130 kg– Schere mit Tandemanzug– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden– Integrierte Drehhemmung über Kunststoffhülse im Scherenband Lieferumfang:– Schere SK2.20-13.RS.F9 Die Bezeichnung “SK 20-13 rs” ist auf dem Scherenband eingraviert (siehe Foto). Auf der Oberseite lässt sich die Prägung “SK2” finden. Die Gravur kann je nach aktueller Version der Schere abweichen.

Original Winkhaus Sicherheitskippschließblech SBK.K.152.BS.RC.P8 für Bodenschwellen aus der activPilot-Serie.Herstellernummer: 5041485 "KIPPBLECH SBK.K.152.BS.RC.P8" Produktbeschreibung:Bauteiltyp: KippschließblechFensterwerkstoff: KunststoffNutmittenlage: 13 mmFalzluft: 12 mmAnschlagseite: DIN links, DIN rechtsÖffnungsart/Schaltfolge: Dreh-KippAnpressdruck: + 0,8 mmSchließblechtiefe: 34 mmBodenschwellentyp: 20 mm BodenschwelleFalzluft Bodenschwelle: 10 mmWerkstoff Schließbleche: Zinkdruckguss-StahlFarbe: silberOberfläche: verzinktSicherheitseignung: RC-tauglichBefestigungsart: FensterbauschraubeAnzahl Schraubenlöcher: 2Schraubachse 1: 16 mmSchraubabstand Achse 1: 64 mmSchraubachsenwinkel: 90°Einlaufschräge: neinEinlaufbreite Kippblech: 18 mmMit Auflauf: neinMit Langloch: neinMit Boden: jaProfilsystem: Veka - Bodenschwelle Die Bezeichnung "BS152RC" ist auf der Rückseite eingraviert, auf der Vorderseite "P8" für den zusätzlichen Anpressdruck.

Original Winkhaus Eckumlenkung E1.SP.N aus der Beschlagserie activPilotHersteller Artikelnummer: 5051288 "ECKUML.E1.SP.N" Produktbeschreibung:- links und rechts verwendbar– Schenkellänge 98,5 mm– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Automatische und manuelle Montage möglich– Leichtgängig durch nichtrostende Federstahlbänder, in C-Schiene geführt– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Automatenfähige Montage- mit zusätzlicher Spatelverriegelung in Kombination mit den Kippschließblechen SBK..SP für erhöhten Einbruchschutz

Winkhaus Schließblech SBA.K.144.DFE-TFE.LS für Kunststofffenster aus der Beschlagserie activPilot Concept.Herstellernummer: 4935785 "SCHLIESSBL.SBA.K.144.DFE-TFE.LS" Produktdetails:– DIN links verwendbar– Material: Zinkdruckguss– Einsatzbereich: Basissicherheit– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 1 gerade Verschraubung– Nutmittenlage 13 mm Zusatzfunktionen (..DFE-TFE):– Dient als Adapter für das Duo- oder Trifunktionselement– Hintere Anschlagfläche verhindert das Übergreifen des Flügelbauteils– In der Höhe justierbar Verwendung für Profilhersteller: KÖMMERLING– 88+, Avantgarde, Classic Elegance Gravur auf der Rückseite: A 144 oder 144 A
