Original Winkhaus Balkontürschnäpper BK 134 SLHerstellernummer: 2103935 Verwendbar für Profilsysteme:Gealan - S 3000Gealan - S 6000Gealan - S 7000Gealan - S 8000Gealan - S 9000Gealan - KubusSalamander - 2DSalamander - 3DSalamander - Streamline ADSalamander - Streamline MDSalamander - Streamline 60Salamander - blueEvolution 92.Salamander - blueEvolution 82. Lieferumfang:- Balkontürschnäpper BK 134 SL- Balkontürschnäpperbolzen

Original Winkhaus Flügellager FL.K.U.6 in Silber aus der Produktlinie proPilot. Herstellernummer: 4940180 „FLÜGELLAG.FL.K.U.6“ Produktbeschreibung: – Verwendung in Kombination mit dem Ecklager EL.K.U.3-3 – Höhenverstellung +/- 3 mm – Rechts und links verwendbar – Flügelgewicht max. 70 kg – Silber verzinkt Lieferumfang: – Flügellager FL.K.U.6 Hinweis: Die Flügellager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Flügellager vorhanden sein.

Winkhaus Scherenlagerkappe K.SL.KS.WS.KT in Weiß Herstellernummer: 4993672 „Scherenlagerkappe K.SL.KS.WS.KT“ Funktionsweise zur Abdeckung auf das Scherenlager wird zur gewünschten Farbgebung geklipst geeignet für verschiedene Fenstermaterialien Fließtext Die Scherenlagerkappe K.SL.KS.WS.KT gehört zur activPilot Concept Serie und wird auf aufliegenden Bandseiten eingesetzt. Sie wird auf das Scherenlager geklipst, um diesem die erforderliche Farbgebung zu verleihen. Die Kappe ist kompatibel mit Fensterwerkstoffen aus Aluminium, Kunststoff und Stahl. Die Bandseite ist weiß pulverbeschichtet, ähnlich RAL 9016. Lieferumfang – Scherenlagerkappe K.SL.KS.WS.KT

Original WINKHAUS Scherenlager SPWB – Pilot SerieProduktinformationen:– Scherenlager SPWB– Für Winkhaus Pilot Scheren SPW– Scherenlager SPWB für Flügelgewichte bis 130 kg– rechts und links verwendbarProduktmaße:86 mm x 17 mm x 15,50 mm (LxBxH) Lieferumfang:– Scherenlager SPWB– ScherenlagerbolzenHinweis:Die Scherenlager sind Auslaufartikel und können altersbedingte Spuren aufweisen. Der Artikel ist neu und unbenutzt!Kann optional für das Scherenlager SPWS genommen werden, da das SPWB die verstärkte Ausführung hiervon ist. Jedoch muss genügend Platz vohanden sein!

Original Winkhaus Adapterplatte AP.K.SE.152.LS (DIN LS) aus der Beschlagserie activPilot SelectHerstellernummer: 4932742 "ADAPTERPLATTE AP.K.SE.152.LS"Produktbeschreibung:- Zur Aufnahme der Flügellagerschiene FLS.SE- Montage oberhalb des Ecklagers EL...SE- Profilbezogen: VEKA Profil- Max. Flügelgewicht in Verbindung mit der Flügellagerschiene FLS.SE beträgt 150 kg- Alle Schrauben in der hinteren Ebene (Achse 23,5 mm von Blendrahmeninnenkante) müssen in die Stahlarmierung des Rahmens verschraubt werden.- Bohrbilder siehe Katalog Gruppe 15, Einbauzeichnungen B-6-2- Nutmittenlage 13 mm Die Bezeichnung "152L" ist eingraviert.

Winkhaus Eckumlenkung ER 3 WK links und rechts verwendbar   Produktbeschreibung: Pilzkopfschließbolzen für einbruchhemmende Fenster mit Anpressdruckverstellung automatische und manuelle Montage möglich Mittenfixierung Schenkelmaß: 100 x 2,5 mm   Anwendungsbereich: Flügelfalzbreite: 325 – 1475 mm Flüelfalzhöhe: 325 – 2300 mm

Winkhaus Getriebe GK.U.1100-1.D8,5.G413 in Silber Herstellernummer: 4980110 "GETRIEBE GK.U.1100-1.D8,5.G413" Funktionsweise: Montage in der Beschlagnut, Flügelfräse erforderlich Getriebeschaltung über den Fenstergriff Übertragung der Griffbewegung auf Fensterbeschlag-Komponenten Ermöglicht Dreh-Kipp-Öffnung Das Getriebe GK.U.1100-1.D8,5.G413 ist Teil der proPilot Serie und wird in aufliegenden Bandseiten verwendet. Es wird in der Beschlagnut montiert und erfordert eine Fräsung im Fensterflügel. Die silberfarbene Oberfläche ist verzinkt, was das Bauteil korrosionsgeschützt macht. Geeignet für Fenster aus Aluminium, Holz, Kunststoff und Stahl. Lieferumfang: Einlassgetriebe GK.U.1100-1.D8,5.G413

Winkhaus Ecklager EL.HT.18-12.RS in Silber Herstellernummer: 4939922 „ECKLAG.EL.HT.18-12.RS“ Funktionsweise Verbindung zwischen Fensterflügel und -rahmen Ermöglicht Dreh- und Kippöffnung Montage am Fensterrahmen Flügelseitige Verbindung über Flügellager Fließtext Das Ecklager EL.HT.18-12.RS ist Teil der activPilot Ergo Serie und wird für aufliegende Bandseiten bei Holzwindows eingesetzt. Es erlaubt Dreh- und Kippöffnungsfunktionen und wird am Rahmen des Fensters montiert, um die Verbindung zum Flügellager zu gewährleisten. Die Bandseite ist in Silber ausgeführt, die Oberfläche ist verzinkt. Lieferumfang Ecklager EL.HT.18-12.RS

Original WINKHAUS Schere SK1 20-9 rechts in Weiß aus der Beschlagserie activPilot Herstellernummer: 4926346 “SCHERE SK1.20-9.RS.WS”   Produktinformationen: – Ausführung: links oder rechts – Für 20 mm Überschlag und 9 mm Nutlage – Verwendung in Kombination mit Scherenlager SL.KS, SL.KB oder SL.HW | nicht kompatibel mit dem Scherenlager SWS.. – Scherengröße: SK1 (bis FFB 600 mm) – Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm) – Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt) – Flügelgewicht max. 130 kg – Schere mit Tandemanzug – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden – Integrierte Drehhemmung über Kunststoffhülse im Scherenband   Lieferumfang: – Schere SK1 20-9 rechts in Weiß   Die Bezeichnung “SK 20 9 rs” ist auf dem Scherenband eingraviert. Auf der Oberseite lässt sich die Prägung “SK1” finden. Die Gravur kann je nach aktueller Version der Schere abweichen.

Original WINKHAUS Sicherheitsschließblech SBS.K.PAB.. RechtsHerstellerbezeichnung: SICHERH.BL.SBS.K.PAB..RS (profilabhängig) Produktdetails:– nur DIN rechts verwendbar– Silber verzinkte Stahlbrücke mit Kunststoff-Unterteil (Profil)– Einsatzbereich: nur Parallelabstellung– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 4 gerade Verschraubungen– Nutmittenlage 13 mmProfilübersicht:Winkhaus Sicherheitsschließblech SBS.K.PAB.144.RS - 4989262für Profilhersteller: - Kömmerling Classic, Elegance, Avantgarde Winkhaus Sicherheitsschließblech SBS.K.PAB.152.RS - 4989268für Profilhersteller: - VEKA Softline 70 AD/MD, Topline AD, Swingline, Alphaline Winkhaus Sicherheitsschließblech SBS.K.PAB.160.RS - 4966466für Profilhersteller: - Rehau Geneo Winkhaus Sicherheitsschließblech SBS.K.PAB.161.RS - 4989274für Profilhersteller: - Aluplast Ideal 4000 - 8000 Winkhaus Sicherheitsschließblech SBS.K.PAB.162.RS - 4989280für Profilhersteller: - Gealan 6000, 7000, 8000 Winkhaus Sicherheitsschließblech SBS.K.PAB.166.RS - 4978119für Profilhersteller: - Schüco Corona 70, Corana SI 82 Winkhaus Sicherheitsschließblech SBS.K.PAB.169.RS - 4989288für Profilhersteller: - Deceuninck Zendow Winkhaus Sicherheitsschließblech SBS.K.PAB.192.RS - 4984289für Profilhersteller: - Inoutic Arcade, Prestige, Deluxe, Elite, MD100, EforteWinkhaus Sicherheitsschließblech SBS.K.PAB.205.RS - 5053597für Profilhersteller: - KBE (Profine) - 70 AD, 70 MD, 88 +, 76 AD, 76 MD- Kömmerling (Profine) - 76 AD, 76 MD, 70 AD- Trocal (Profine) - 76 AD, 76 MD Winkhaus Sicherheitsschließblech SBS.K.PAB.28.RS - 4966470für Profilhersteller: - Salamander 2D / 3D / MD / Streamline Winkhaus Sicherheitsschließblech SBS.K.PAB.60.RS - 4989250für Profilhersteller: - Rehau S735, Brillant, Thermo-Design, Brillant-Design, Basic-Design Hinweis:Die Sicherheitsschließbleche sehen, bis auf wenige Ausnahmen, identisch aus. Bitte beachten Sie daher Ihre DIN-Richtung und das verbaute Fensterprofil, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. In der Beschreibung finden Sie zu jedem Profil das passende Schließblech. Die genaue Bezeichnung Ihres derzeit verbauten Schließblechs können Sie auf der Rückseite einsehen. Zum Beispiel "S 152 PA-PAB". Die Schließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten!

Original Winkhaus Mittenverriegelung MK.500-1.BS16 aus der Beschlagserie activPilot Concept.Herstellernummer: 4926332 "MK.500-1.BS16" Produktbeschreibung:- Rechts und links verwendbar- Untere waagerechte Mittenverriegelung mit verlängertem Bolzen für Balkontüren mit behindertengerechter Bodenschwelle- In Verbindung mit Eckumlenkung E1.BS- Stulpbreite 16 mm- Mittenfixierung löst sich selbstständig durch Eindrehen der Beschlagschraube- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten- ...BS16 für Falzluft 10 – 12 mm ab Oberkante Clipsleiste der Bodenschwelle- Nicht für activPilot Comfort / duoPort PAS einsetzbar SpezifikationBauteiltyp: MittenverriegelungFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutVerschlusspunktausführung: BS16Anzahl: Verschlusspunkte 1Max. Stulplänge: 500 mmAnschlagseite: DIN links, DIN rechtsKoppelstelle: Zahnschuh - ZahnstangeBodenschwellentyp: 20mm BodenschwelleFalzluft: Bodenschwelle 10 mmFarbe: silberOberfläche: verzinktSicherheitsklasse: RC-tauglichKlemmung: jaGrundkörpermaterial: Zink-Druckguss

Winkhaus Schere SH2.T.18-13-12.RS Silber Herstellernummer: 4989770 „SCHERE SH2.T.18-13-12.RS“ Funktionsweise ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift für rechts angeschlagene Holzfenster mit aufliegender Bandseite Fließtext Die Schere SH2.T.18-13-12.RS gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten in Holzfenstern eingesetzt. Die Kopplung erfolgt flügelseitig über eine Oberschiene, rahmenseitig über ein Scherenlager. Die Bandseite ist silber und verzinkt, das Bauteil ermöglicht eine Kippöffnungsweite von 140 mm bei einem Öffnungswinkel von 180 Grad. Lieferumfang Schere SH2.T.18-13-12.RS

Original Winkhaus Getriebeschiene GAM.800 aus der Beschlagserie activPilot. Herstellernummer: 4926267 “GETRIEBE GAM.800”   Produktbeschreibung: – Mittiger Griffsitz GM – Dornmaß 15,5 mm – In der Beschlagnut klemmbar – Rechts und links verwendbar – Getriebeschlosskasten vom Falz her einfräsbar – Getriebeschlosskasten einbohrbar – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten   Anwendungsbereich: 510 – 800 mm Flügelfalzhöhe   Die Bezeichnungen “GAM 800” und “FFH 0510 – 0800” sind eingraviert.

Original Winkhaus Getriebeschiene GAKA.2000-4 D.. aus der Beschlagserie activPilot.Herstellernummern:4929007 “GETRIEBE GAKA.2000-4.D25”4929008 “GETRIEBE GAKA.2000-4.D30”4929009 “GETRIEBE GAKA.2000-4.D35”4929010 “GETRIEBE GAKA.2000-4.D40”4929011 “GETRIEBE GAKA.2000-4.D45”4929012 “GETRIEBE GAKA.2000-4.D50” Produktbeschreibung:– Konstanter Griffsitz GK– Das Dornmaß beträgt wahlweise 25, 30, 35, 40, 45 oder 50 mm– Abschließbar, geeignet für Drehkipp-Terrassentüren– In der Beschlagnut klemmbar– Mit Zusatzverriegelungen verlängerbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (4 Stück)– Getriebeschlosskasten vom Falz her einfräsbar– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1750 – 2000 mm Flügelfalzhöhe Griffsitz:1050 mm (G 1050) Anzahl Sicherheitsschließzapfen: 4 Stück (GAKA.2000-4) Die Bezeichnungen “GAKA.2000-4” und “G 1050 FFH 1750 – 2000” sind eingraviert. Dornmaß bestimmen: Wie Sie das Dornmaß bestimmen können, sehen Sie auf den 2 Bild-Beispielen: Die Dornmaßgröße ist auf dem Profilzylinderkasten eingraviert oder kann eigenständig nachgemessen werden. Bitte messen Sie dies unbedingt nach, da ein falsch bestelltes Dornmaß nicht passen wird! Hinweis: Auf dem Produktbild ist keine GAKA.2000-4 abgebildet, sondern eine andere Größe zur Veranschaulichung.

Original Winkhaus Stulpflügelgetriebe GASK.945-1 aus der Beschlagserie activPilot.Herstellernummer: 4933702 "STULPGETR.GASK.945-1" Produktbeschreibung:- Für konstanten Griffsitz bei gegenüberliegender Beschlagnut- Einteilig- In der Beschlagnut klemmbar- Verdeckt liegender Bedienungshebel leicht zugänglich- Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM- Sicherheitsschließbleche generell vormontiert- Adapter für die Funktionsbauteile DFE und TFE in den Sicherheitsschließblechen montierbar – ab GASK.945-1- Mittenfixierung serienmäßig- Rechts und links verwendbar- Lieferzustand ist die Drehstellung- Stulpbreite 16 mm- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: FFH 695 - 945 mm

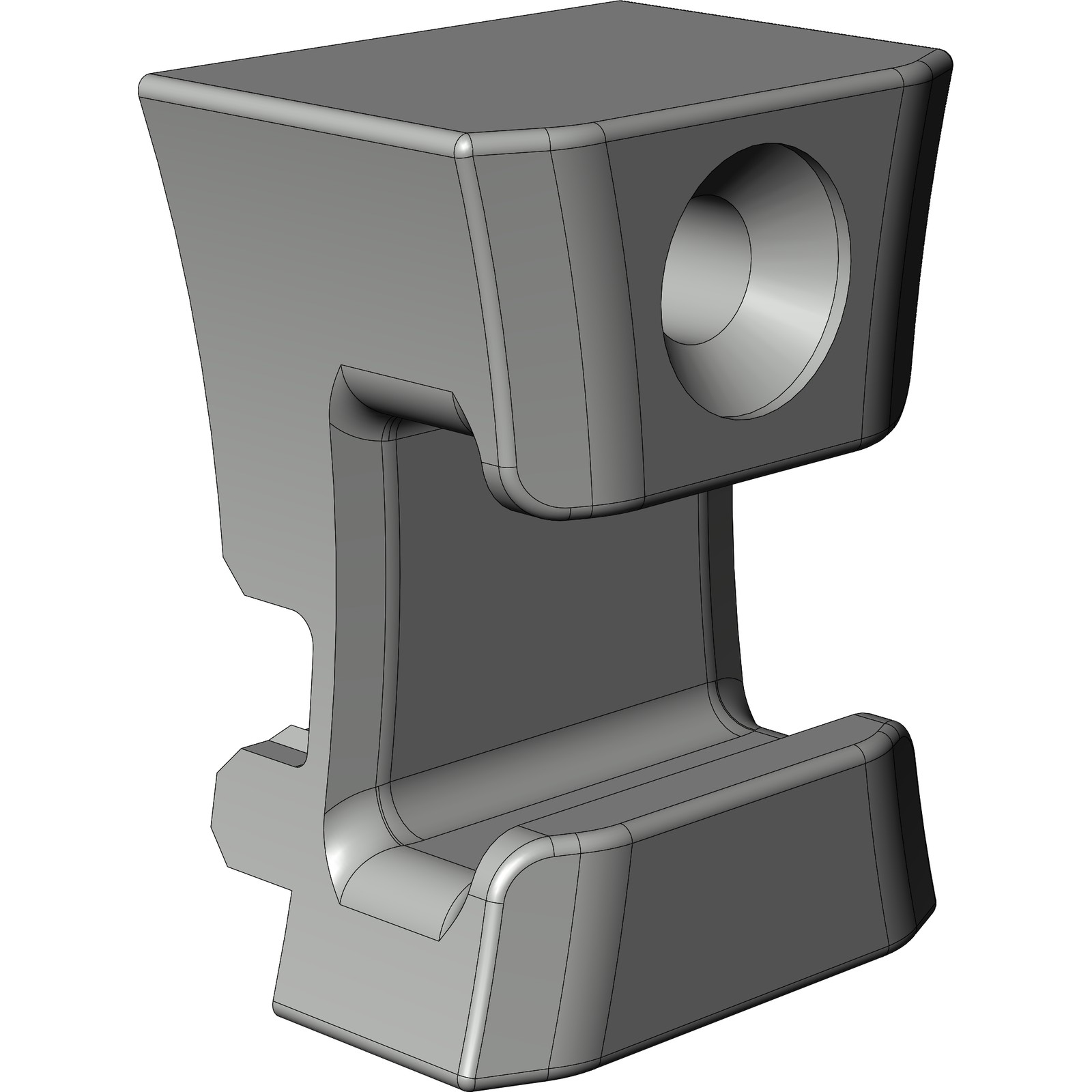

Winkhaus Kippstück SBK.K.E.144 in Silber Herstellernummer: 4995421 „KIPPSTÜCK SBK.K.E.144“ Funktionsweise: Ermöglicht Kippfunktion bei Dreh-Kipp-Fenstern Verbindung an aufliegender Bandseite Befestigung mittels Fensterbauschraube Nutzung für links und rechts angeschlagene Fenster Das Kippstück SBK.K.E.144 gehört zur activPilot Concept Serie und wird bei Dreh-Kipp-Beschlägen mit aufliegender Bandseite eingesetzt. Es ist für Kunststofffenster geeignet und ermöglicht die Befestigung über eine Fensterbauschraube. Kompatibel mit den Profilsystemen Elegance, Avantgarde und 88 +. Die Oberfläche ist verzinkt und das Bauteil in Silber ausgeführt. Lieferumfang: – Kippstück SBK.K.E.144

Original WINKHAUS Schließblech WSK 43   Produktmaße: 45 x 14 x 14 mm (LxBxH)   Die Bezeichnung “WSK 43” ist auf der Rückseite eingraviert.

Winkhaus Drehlager DL.HT.18-9-12.RS Silber Herstellernummer: 4989434 „Drehlager DL.HT.18-9-12.RS“ Funktionsweise: verbindet Fensterflügel und -rahmen an der Oberseite ermöglicht Drehöffnung des Fensterflügels aufliegende Ausführung verbunden mit Scherenlager verdeckte Variante direkt in der Rahmfalz befestigt Das Drehlager DL.HT.18-9-12.RS ist Teil der activPilot Concept Serie und wird bei Fenstern aus Holz eingesetzt. Es ermöglicht die Drehöffnung des Fensterflügels und wird in der aufliegenden Variante mit einem rahmenseitigen Scherenlager verbunden. Die Oberfläche ist verzinkt und die Farbe der Bandseite ist Silber. Lieferumfang: Drehlager DL.HT.18-9-12.RS

Winkhaus Ecklager EL für Holzfenster in Silber Herstellernummer: 4939921 „ECKLAG.EL.HT.18-12.LS“ Funktionsweise Verbindung zwischen Fensterflügel und -rahmen an der Unterseite Ermöglicht Dreh- und Kippöffnung des Fensterflügels Montage am Fensterrahmen, Verbindung mit flügelseitigem Flügellager Ausgelegt für aufliegende Bandseiten Das Ecklager der Serie activPilot Ergo wird in Holzfenstern mit aufliegenden Bandseiten eingesetzt. Es ermöglicht unterschiedliche Öffnungsarten und verbindet den Fensterflügel mit dem Rahmen. Die Bandseite ist silberfarben verzinkt ausgeführt, was für die Integrität des Bauteils entscheidend ist. Lieferumfang Ecklager EL für Holzfenster

Winkhaus Schließblech SBA.K.144.DFE-TFE.RS für Kunststofffenster aus der Beschlagserie activPilot Concept.Herstellernummer: 4935786 "SCHLIESSBL.SBA.K.144.DFE-TFE.RS" Produktdetails:– DIN rechts verwendbar– Material: Zinkdruckguss– Einsatzbereich: Basissicherheit– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 1 gerade Verschraubung– Nutmittenlage 13 mm Zusatzfunktionen (..DFE-TFE):– Dient als Adapter für das Duo- oder Trifunktionselement– Hintere Anschlagfläche verhindert das Übergreifen des Flügelbauteils– In der Höhe justierbar Verwendung für Profilhersteller: KÖMMERLING– 88+, Avantgarde, Classic Elegance Gravur auf der Rückseite: A 144 oder 144 A

Original WINKHAUS Schließblech WSK 102   Produktmaße: 45 x 15 x 11 mm (LxBxH)   Die Bezeichnung “WSK 102” ist auf der Rückseite eingraviert. Es handelt sich hier um einen Auslaufartikel.

Original Winkhaus Adapterplatte AP.K.SE.152.RS (DIN RS) aus der Beschlagserie activPilot SelectHerstellernummer: 4932733 "ADAPTERPLATTE AP.K.SE.152.RS" Produktbeschreibung:- Zur Aufnahme der Flügellagerschiene FLS.SE- Montage oberhalb des Ecklagers EL...SE- Profilbezogen: VEKA Profil- Max. Flügelgewicht in Verbindung mit der Flügellagerschiene FLS.SE beträgt 150 kg- Alle Schrauben in der hinteren Ebene (Achse 23,5 mm von Blendrahmeninnenkante) müssen in die Stahlarmierung des Rahmens verschraubt werden.- Bohrbilder siehe Katalog Gruppe 15, Einbauzeichnungen B-6-2- Nutmittenlage 13 mm Die Bezeichnung "152R" ist eingraviert.

Winkhaus Drehlager DL.HT.18-9-12.LS Silber Herstellernummer: 4990042 „DREHLAGER DL.HT.18-9-12.LS“ Funktionsweise verbindet Fensterflügel und -rahmen an der Oberseite ermöglicht Drehöffnung des Fensterflügels auflegende Variante verbindet mit Scherenlager über Scherenlagerstift verdeckt liegend direkt in der Rahmenfalz montiert Fließtext Das Drehlager DL.HT.18-9-12.LS ist Teil der activPilot Concept Serie und dient zur Verbindung von Fensterflügel und -rahmen. Es wird in der aufliegenden Variante mit einem rahmenseitigen Scherenlager kombiniert. Das Bauteil ist verzinkt und die Bandseite in Silber gehalten. Lieferumfang – Drehlager DL.HT.18-9-12.LS

Winkhaus Schließblech SBA.K.652.DFE-TFE.LS für Kunststofffenster aus der Beschlagserie activPilot Concept.Herstellernummer: 5030363 "SCHLIESSBL.SBA.K.652.DFE-TFE.LS" Produktdetails:– DIN links verwendbar– Material: Zinkdruckguss– Einsatzbereich: Basissicherheit– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 1 gerade Verschraubung– Nutmittenlage 13 mm Zusatzfunktionen (..DFE-TFE):– Dient als Adapter für das Duo- oder Trifunktionselement– Hintere Anschlagfläche verhindert das Übergreifen des Flügelbauteils– In der Höhe justierbar Verwendung für Profilhersteller: OKNOPLAST Auf der Rückseite befindet sich die Bezeichnung "652", vorne ist das OKNOPLAST-Logo anstatt des Winkhaus-Logo eingraviert.
