Winkhaus Anschlussschiene AS.SP.GGL.SB in Silber Herstellernummer: 5019457 "ANSCHL.SCHIENE AS.SP.GGL.SB" Funktionsweise: Verbindet Fensterflügel mit Rahmen Hubrichtung gegenläufig Keine Verschlusspunkte integriert Klemmung ermöglicht sichere Verbindung Die Anschlussschiene AS.SP.GGL.SB ist Teil der activPilot Select Serie für dreh-kipp Beschläge mit vollverdecktliegender Bandseite. Sie ist für Aluminium-, Holz-, Kunststoff- und Stahlfenster geeignet. Verwendbar bei DIN links oder rechts angeschlagenen Fenstern mit Stulp oder zweitöffnendem Flügel. Die Schiene ist silberfarben und verzinkt ausgeführt. Lieferumfang: Anschlussschiene AS.SP.GGL.SB

Original WINKHAUS Scherenlagerkappe SWS in Braun aus der Beschlagserie autoPilot (1996 - 2006).Diese Sicherungskappe wird auf das Scherenlager SWS (siehe Bild) gesetzt. Produktmaße: 90 mm x 16 mm x 17 mm (LxBxH) Gabelweite: 56 mmKompatibel mit: SWS 3-6, SWS 3-3, SWS 16-6, SWS 0-0 Lieferumfang: 1x Scherenlagerkappe SWS in Braun Das Scherenlager ist nicht in der Lieferung enthalten, sondern dient nur zur Veranschaulichung!

Winkhaus Flügellager FK-F 20-6-28 Titanfarbig Herstellernummer: 5077708 „Flügellager FK-F 20-6-28 F9“ Funktionsweise Einsatz in Dreh-Kipp-Fenstern Verbindung von Flügel und Rahmen mittels Lagerzapfen Umlaufende flügelseitige Lagerung Flügellung mit links- oder rechtsseitigem Anschlag Fließtext Das Flügellager FK-F 20-6-28 gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten in Kunststofffenstern eingesetzt. Es ermöglicht Dreh- und Kippöffnungen und besitzt einen beidseitigen Anschlag. Die Bandseite ist titanfarbig gepulvert, was für eine hohe Korrosionsbeständigkeit sorgt. Lieferumfang Flügellager FK-F 20-6-28

Winkhaus Scherenbandkappe SK in Titanfarbig Herstellernummer: 4993489 „Kappe K.SK.SL.UN77078“ Funktionsweise wird auf das Scherenband geklipst verleiht dem Scherenband die gewünschte Farbe verwendbar mit mehreren Fensterwerkstoffen Fließtext Die Scherenbandkappe SK gehört zur activPilot Concept Serie und dient als Abdeckung für das Scherenband. Sie wird auf aufliegenden Bandseiten eingesetzt. Die Kappe ist titanfarbig, passend zu verschiedenen Fensterwerkstoffen wie Aluminium, Holz, Kunststoff und Stahl. Sie ist sowohl für DIN links als auch rechts Anschlagseiten geeignet. Lieferumfang Scherenbandkappe SK

Original Winkhaus Mittenverriegelung MVX/V 35/0 SL / MVX/V 35/1 SL / MVX/V 35/1 WK SL Mittenverriegelung zeichnet sich durch folgende Merkmale aus:- Stulpbreite 16 mm Mittenfixierung der Mittenverriegelungen löst selbstständig durch Eindrehen der BeschlagschraubeEine Verkettung mit weiteren Mittenverriegelungen, Getriebeschienen und Oberschienen ist möglich. Mittenverriegelung MVX/V 35/0 SL- ohne Schließbolzen- Mittenfixierung Mittenverriegelung MVX/V 35/1 SL- Schließbolzen als von Hand verstellbarer Rastexzenter-Bolzen- Mittenfixierung Mittenverriegelung MVX/V 35/1 SL WK- Pilzkopfschließbolzen mit Anpressdruckverstellung für einbruchhemmende Fenster- Mittenfixierung Hinweis: Abbildungen zeigen MVX/V 35/0! Bei Bestellung einer MVX/V 35/1 (WK) wird der jeweilige Bolzen zusätzlich montiert. Hierbei können minimale Montagespuren entstehen. Der Artikel ist neu und unbenutzt.

Original WINKHAUS Ecklager ET 11/18 links, weiß pulverbeschichtet   Produktinformationen: – Für Holzfenster mit 11 mm Falzluft und 18 (20) mm Überschlag – nur rechts verwendbar – Höhenverstellung, Seitenverstellung – verzinkte, chromatisierte Oberfläche – Flügelgewicht: max. 130 kg – Die stark belasteten Teile in Eck- und Flügellager sind aus Stahl   Lieferumfang: – Ecklager ET 11/18 links in Weiß   Dies ist ein Auslaufartikel – es handelt sich hier um Restbestände. Aufgrund des Alters kann die weiße Pulverbeschichtung Kratzer und Lackabplatzungen aufweisen. Der Artikel ist neu und unbenutzt. Die Bezeichnung ET 11 ls ist eingraviert (siehe Bilder)

Winkhaus Drehmittenlager DML.K.20-13 in Silber Herstellernummer: 5016272 „DREHMITTENLAGER DML.K.20-13“ Funktionsweise: ermöglicht Drehöffnung des Fensterflügels für aufliegende Bandseite geeignet zur Montage links und rechts nutzbar keine Drehhemmung integriert Fließtext: Das Drehmittenlager DML.K.20-13 gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten konzipiert. Es ist für Fenster aus Aluminium, Holz, Kunststoff und Stahl geeignet. Die Nutmittenlage beträgt 13 mm, der Flügelüberschlag 20 mm. Die Bandseite ist in Silber verzinkt ausgeführt. Lieferumfang: Drehmittenlager DML.K.20-13

Original WINKHAUS Kippschließblech WSK 193   Produktmaße: 130 mm x 13 mm x 12 mm (LxBxH)   Auf der Rückseite ist die Bezeichnung WSK 193 eingraviert. Es handelt sich hier um einen Auslaufartikel. Altersbedingt können Spuren vorhanden sein, der Artikel ist neu und unbenutzt.

Original WINKHAUS Ecklager ET 11/18 links in braun aus der Pilot-Serie Produktinformationen:– Für Holzfenster mit 11 mm Falzluft und 18 (20) mm Überschlag– nur links verwendbar– Höhenverstellung, Seitenverstellung– braune Pulverbeschichtung– Flügelgewicht: max. 130 kg– Die stark belasteten Teile in Eck- und Flügellager sind aus Stahl Lieferumfang:– Ecklager ET 11/18 links in braun Dies ist ein Auslaufartikel – es handelt sich hier um Restbestände. Aufgrund des Alters kann der Artikel diverse Lagerspuren und Lackunebenheiten / Kratzer besitzen. Die Bezeichnung ET 11 ls ist eingraviert (siehe Bilder)

Winkhaus Balkontürschnäpper BK 77 in Silber Herstellernummer: 4940963 „BALKONTÜRSCHNÄPPER BK 77 SL“ Funktionsweise für Balkontüren mit Dreh-Kipp-Beschlägen verdecktliegend im Blendrahmen montiert Schließmechanismus aktiviert sich beim Türschließen Installation auf Flügeleste ohne Sichtbarkeit auf Bandseite Fließtext Der Balkontürschnäpper BK 77 gehört zur activPilot Concept Serie und ist speziell für Aluminiumfenster konzipiert. Er wird verdeckt am Blendrahmen angebracht und ist in Silber verzinkt. Dieser Schnäpper ist Teil der Dreh-Kipp-Beschläge und ermöglicht ein sicheres Verschließen der Balkontür bei aufliegender Bandseite. Lieferumfang Balkontürschnäpper BK 77

Winkhaus Ecklager ESV 6-3-16 in Silber Herstellernummer: 1898609 „ECKLAGER ESV 6-3-16 SL“ Funktionsweise: verbindet Fensterflügel und -rahmen am unteren Ende ermöglicht verschiedene Öffnungsarten des Fensterflügels rahmenseitige Montage, flügelseitige Verbindung über Flügellager Das Ecklager ESV 6-3-16 gehört zur autoPilot Progress Serie von Winkhaus und wird rahmenseitig montiert. Es dient der Verbindung von Fensterflügel und -rahmen beim Einsatz von Dreh-Kipp-Beschlägen. Dieses Bauteil ist in Silber und verzinkter Ausführung erhältlich. Lieferumfang: – Ecklager ESV 6-3-16 SL

Winkhaus Drehbremse DB 11-350 in Silber Herstellernummer: 1848564 „DREHBREMSE DB 11-350 SL“ Funktionsweise: steuert die Dreh- und Kippsperre des Fensterflügels anpassbar für unterschiedliche Flügelfalzbreiten integrierbar in aufliegende Bandseite verwendbar bei links- und rechts angeschlagenen Fenstern Die Drehbremse DB 11-350 ist Teil der activPilot Concept Serie und eignet sich für aufliegende Bandseiten. Sie ist kompatibel mit Fensterwerkstoffen aus Aluminium, Kunststoff und Stahl und unterstützt eine Beschlagnut von 16 mm. Die Drehbremse kann auf DIN links und DIN rechts angeschlagene Fenster angewendet werden. Lieferumfang: Drehbremse DB 11-350

Winkhaus Absteller WSK 1 Silber Herstellernummer: 1846964 „ABSTELLER WSK 1 SL“ Funktionsweise verhindert ungewolltes Öffnen oder Schließen des Fensterflügels Bauteiltyp „Absteller“, Typ „WSK“ Befestigung verdeckt in den Blendrahmen kompatibel mit verschiedenen Fensterwerkstoffen Fließtext Der Absteller WSK 1 gehört zur autoPilot Progress Serie und wird als verdecktliegender Bestandteil im Blendrahmen verwendet. Es ist mit Aluminium-, Holz-, Kunststoff- und Stahlfenstern kompatibel. Das Bauteil ist silberfarben und verzinkt ausgeführt. Lieferumfang Absteller WSK 1 SL

Winkhaus Getriebe GK.U.1950-2.D8,5.PKM in SilberHerstellernummer: 5010182 „GETRIEBE GK.U.1950-2.D8,5.PKM“ Funktionsweise Montiert in der Beschlagnut mit notwendiger Ausfräsung im Fensterflügel Schaltung über den Fenstergriff Überträgt die Griffbewegung auf gesamte Fensterbeschlag-Systeme Ermöglicht Dreh-Kipp-Öffnung des Fensters Anzahl Verschlusspunkte: 3 Pilzköpfe (PKM) Das Getriebe GK.U.1950-2.D8,5.PKM gehört zur proPilot Serie und ist für aufliegende Bandseiten konzipiert. Es wird in Fenster aus Aluminium, Holz, Kunststoff und Stahl eingesetzt. Die silberfarbene Oberfläche ist verzinkt. Das Getriebe erlaubt eine DIN-rechts oder DIN-links Montage. Es hat eine konstante Griffsitzposition. Lieferumfang Getriebe GK.U.1950-2.D8,5.PKM

Original WINKHAUS Kippschließblech W 4   Produktmaße: 70 mm x 16 mm x 10 mm (LxBxH)   Das Kippschließblech ist hinten abgerundet und glatt. Es ist keine Bezeichnung eingraviert! Dies ist ein Auslaufartikel, daher können altersbedingte Spuren vorhanden sein. Der Artikel ist neu und unbenutzt.

Winkhaus Adapterplatte AP.K.IF.13-5-4.RS Silber Herstellernummer: 5109319 „Adapterplatte“ Funktionsweise: dient zur Aufnahme der Flügellagerschiene Montage oberhalb des verdeckt liegenden Ecklagers erforderlich bei erhöhtem Flügelgewicht Fließtext: Die Adapterplatte AP.K.IF.13-5-4.RS gehört zur activPilot Topstar Serie und wird in Kunststofffenstern mit verdeckt liegenden Bandseiten eingesetzt. Sie wird oberhalb des verdeckt liegenden Ecklagers montiert, insbesondere wenn das Flügelgewicht steigt. Die Oberfläche ist verzinkt, die Farbe ist silber. Lieferumfang: Adapterplatte AP.K.IF.13-5-4.RS

Winkhaus Flügellagerschiene FLS.K.IF.29-13.RS Silber Herstellernummer: 5109323 „FLÜGELLAGERSCHIENE FLS.K.IF.29-13.RS“ Funktionsweise dient der Befestigung von Dreh-Kipp-Fensterflügeln verdeckt liegende Anordnung rechtsseitiger Anschlag des Fensters geeignet für Kunststofffenster Die Flügellagerschiene FLS.K.IF.29-13.RS gehört zur activPilot Topstar Serie und wird in verdeckt liegenden Bandseitenkonfigurationen genutzt. Sie ist für den Einsatz in Kunststofffenstern mit einer 16 mm Beschlagnut ausgelegt. Diese Flügellagerschiene hat eine verzinkte Oberfläche und unterstützt ein maximal zulässiges Flügelgewicht von 150 kg ohne zusätzliche Bauteile. Lieferumfang Flügellagerschiene FLS.K.IF.29-13.RS

Winkhaus Getriebe GAK.1775-3.D7,5 in Silber Herstellernummer: 4969422 „GETRIEBE GAK.1775-3.D7,5“ Funktionsweise: Montage in der Beschlagnut mit notwendiger Ausfräsung im Fensterflügel Schaltung über Fenstergriff Überträgt Griffbewegung auf Fensterbeschlagskomponenten Ermöglicht diverse Fensterstellungen Das Getriebe GAK.1775-3.D7,5 ist Teil der duoPort SK Serie und wird in der Beschlagnut von Aluminium-, Holz-, Kunststoff- und Stahlfenstern eingebaut. Die Steuerung erfolgt über den Fenstergriff, der die Bewegung an alle weiteren Fensterbeschlagkomponenten überträgt. Das Getriebe ist in Silber gehalten und die Oberfläche ist verzinkt. Lieferumfang: Getriebe GAK.1775-3.D7,5

Winkhaus Getriebe GAK.2225-4.D7,5 Silber Herstellernummer: 4969407 „GETRIEBE GAK.2225-4.D7,5“ Funktionsweise: wird in der Beschlagnut montiert Schaltvorgang über Fenstergriff überträgt Griffbewegung auf Fensterbeschlag-Komponenten ermöglicht verschiedene Fensterstellungen Fließtext: Das Getriebe GAK.2225-4.D7,5 gehört zur duoPort SK Serie und wird in Schiebebeschlägen integriert. Es erfordert eine Ausfräsung im Fensterflügel und wird in der Beschlagnut montiert. Die Dreh-Kipp-Funktion wird durch den Fenstergriff über ein Achtkantbolzen-Verschlusssystem gesteuert. Oberfläche ist verzinkt und in Silber gehalten. Lieferumfang: Getriebe GAK.2225-4.D7,5

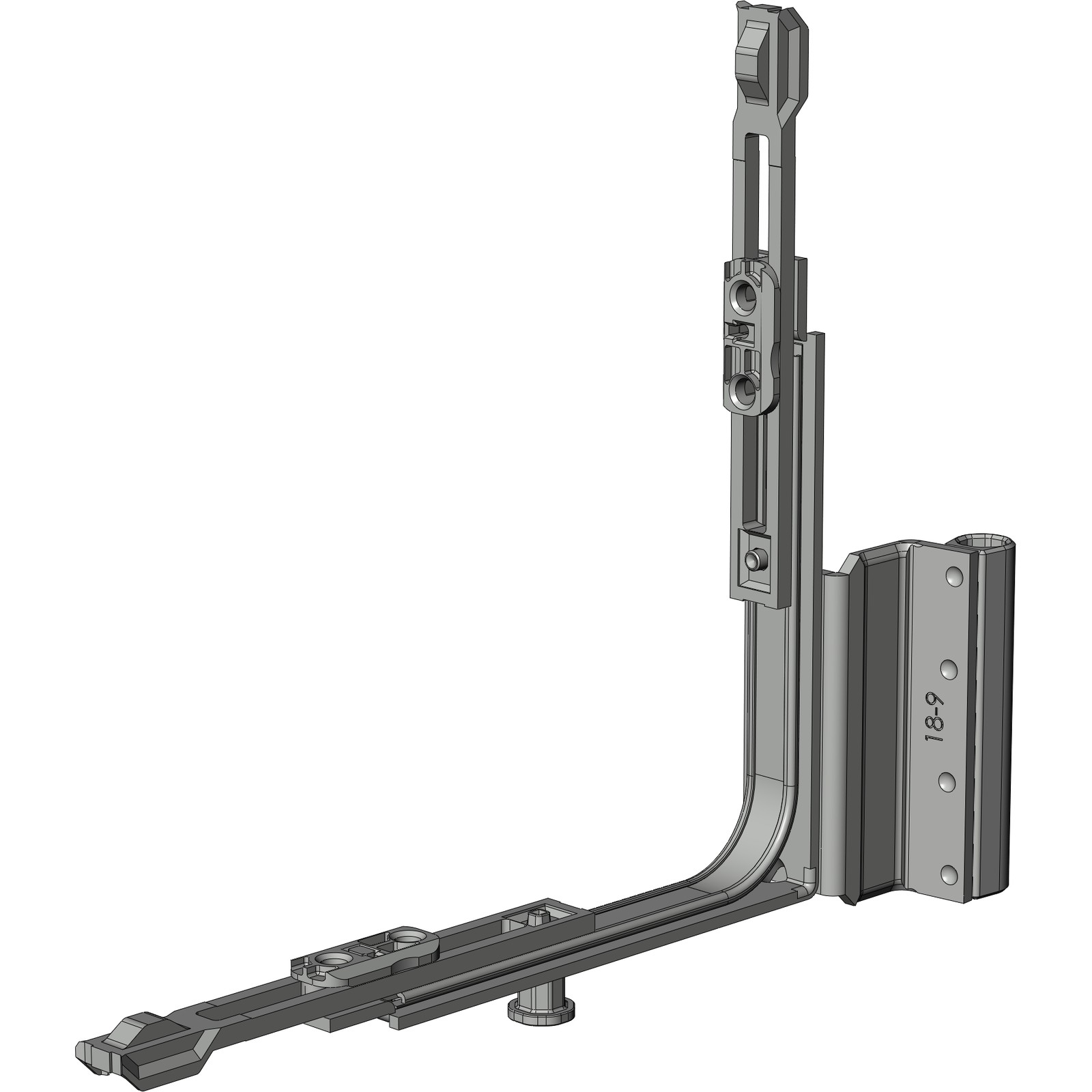

Winkhaus Eckumlenkung E1 in Silber Herstellernummer: 5006399 "ECKUML.E1.FWSB.18-9-12.RS" Funktionsweise: Verbindet Fensterflügel und -rahmen an der Unterseite des Fensters Ermöglicht Dreh-Kipp- und Drehöffnung des Fensterflügels Flügelseitige Montage in der Beschlagnut Rahmenseitige Verbindung über Ecklager Die Eckumlenkung E1 gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten eingesetzt. Sie ist geeignet für Fenster aus Aluminium, Holz, Kunststoff und Stahl. Das Bauteil ist verzinkt und in Silber ausgeführt. Lieferumfang: Eckumlenkung E1

Original Winkhaus Flügellager FL.E.FWPA.20-13 Links in Weiß aus der Beschlagserie activPilot Comfort PADK. Herstellernummer: 5007305 „FLÜGELLAG.FL.E.FWPA.20-13.LS.WS“ Produktbeschreibung: – Höhenverstellung +/- 3 mm – Flügelgewicht max. 100 kg – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – In Kombination mit Ecklager ESV / EL.HW.PA – Ermöglicht die Parallelabstellung über die Steuerkurve Lieferumfang: – Winkhaus Flügellager FL.E.FWPA.20-13 Links in Weiß Hinweis: Die Bezeichnungen “PADK/S LS” und “20-13 LS” sind auf der silber-verzinkten Oberfläche (siehe Foto) eingraviert.

Original Winkhaus Drehlagerband DL.K.20-9.RS.WS in WeißHerstellernummer: 4928093 „DREHL.BAND DL.K.20-9.RS.WS“ Funktionsweise:– ermöglicht die Drehöffnung des Fensterflügels– flügelseitige Montage in Verbindung mit Drehlagerwinkel– Verbindung zum Scherenlager über Scherenlagerstift– aufliegende Montage für rechts angeschlagene Fenster Das Drehlagerband DL.K.20-9.RS.WS gehört zur activPilot Concept Serie und ist für rechts angeschlagene Drehfenster mit aufliegender Bandseite geeignet. Es wird flügelseitig eingesetzt und mit dem Drehlagerwinkel kombiniert. Das Bauteil ist verzinkt und verfügt über eine weiß pulverbeschichtete Bandseite (ähnl. RAL 9016). Die zulässige Flügellast beträgt bis zu 130?kg bei einer Flügelfalzbreite von maximal 1,1?m. Technische Daten:– Bauteiltyp: Drehlagerband– Serie: activPilot Concept– Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl– Nutmittenlage: 9 mm– Falzluft: 12 mm– Flügelüberschlag: 20 mm– Anschlagseite: DIN rechts– Sichtbarkeit: aufliegend– Öffnungsart/Schaltfolge: Dreh– max. zul. Flügelgewicht: 100 kg– Flügelgewicht bei FFB = 1,1 m: 130 kg– Drehhemmung: ja– Pfostenverbinder: nein– Oberfläche: verzinkt– Farbe Bandseite: weiß (ähnl. RAL 9016)– Oberfläche Bandseite: gepulvert Lieferumfang:– Drehlagerband DL.K.20-9.RS.WS Hinweis: Der "Drehlagerwinkel ERW SL" muss zusätzlich bestellt werden und ist nicht im Lieferumfang enthalten.

Winkhaus Drehbegrenzer DB.IF in Silber Herstellernummer: 5015697 „DREHBEGRENZER DB.IF“ Funktionsweise: reduziert die Dreh-Öffnungsweite des Fensters auf 90° oder weniger Gestänge, faltbare Bauform für Vollverdecktliegende Bandseite geeignet Kompatibel mit Rahmenanbindung RA.DB... IF... Der Drehbegrenzer DB.IF gehört zur activPilot Topstar Serie und wird an Beschlagnuten montiert. Er ist für Aluminium-, Holz-, Kunststoff- und Stahlfenster geeignet. Der Begrenzer sorgt für eine eingeschränkte Öffnungsweite und kann mit optionalen Zusatzfunktionen ausgestattet werden. Die Oberfläche ist verzinkt und in Silber gehalten. Lieferumfang: Drehbegrenzer DB.IF
