Winkhaus Drehmittenlager DML.K.20-13 in Weiß Herstellernummer: 5052937 „DREHMITTENLAGER DML.K.20-13.WS“ Funktionsweise: ermöglicht Drehöffnung der Fensterflügel anwendbar für Fenster aus Aluminium, Holz, Kunststoff und Stahl flügelseitige Befestigung im Beschlagnut variabel für linke und rechte Anschläge Das Drehmittenlager DML.K.20-13.WS gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten bei Dreh-Kipp-Beschlägen konzipiert. Geeignet für Fenster aus Aluminium, Holz, Kunststoff und Stahl, ermöglicht es eine Drehöffnung. Die Sichtbarkeit ist aufliegend, und die Bandseite ist weiß gepulvert (ähnl. RAL 9016) ausgeführt. Die Oberfläche des Bauteils ist verzinkt. Lieferumfang: Drehmittenlager DML.K.20-13.WS

Original Winkhaus Getriebeschiene GAK.1100-1.D-6.N in SilberHerstellernummer: 5041242 „GETRIEBE GAK.1100-1.D-6.N“ Funktionsweise:– wird in die 16 mm Beschlagnut des Fensterflügels eingesetzt– erfordert Ausfräsung für den Getriebekasten im Fensterflügel– überträgt Griffbewegungen auf alle verbundenen Beschlagkomponenten– ermöglicht sämtliche Öffnungsstellungen von Dreh-Kipp-Fenstern Das Einlassgetriebe GAK.1100-1.D-6.N gehört zur activPilot Concept Serie und ist für Fenster mit aufliegender Bandseite konzipiert. Es eignet sich für Aluminium-, Holz-, Kunststoff- und Stahlfenster und ist mit einem konstanten Griffsitz sowie einer Griffhöhe von 375 mm ausgestattet. Das Getriebe verfügt über einen Achtkantbolzen-Verschlusspunkt, ist einteilig ausgeführt und verzinkt in silberfarbener Ausführung. Technische Daten:– Bauteiltyp: Einlassgetriebe– Serie: activPilot Concept– Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl– Flügelbeschlagnut: 16 mm– Anschlagseite: DIN links, DIN rechts– Öffnungsart/Schaltfolge: Dreh-Kipp– Dornmaß: -6 mm– Griffsitz: konstant– Griffhöhe: 375 mm– min. Flügelfalzhöhe: 850 mm– max. Flügelfalzhöhe: 1100 mm– Anzahl Verschlusspunkte: 1– Verschlusspunktausführung: Achtkantbolzen– Getriebehub: 38 mm– Hubrichtung: gleichläufig– Abschließbar: nein– Getriebeausführung: einteilig– Klemmung: ja, verstärkt– Koppelbar: ja– Aushebesicherung: nein– Oberfläche: verzinkt– Farbe: silber Lieferumfang:– Getriebeschiene GAK.1100-1.D-6.N

Winkhaus Getriebe GK.U.575 ZN Silber Herstellernummer: 4988177 „Einlassgetriebe GK.U.575 ZN“ Funktionsweise Montage in der Beschlagnut des Fensterflügels Getriebekasten erfordert Ausfräsung im Fensterflügel Schalten über Fenstergriff Übertragung der Griffbewegung auf Fensterbeschläge Fließtext Das Getriebe GK.U.575 ZN ist Teil der proPilot Serie und dient zur Bedienung von Dreh-Kipp-Beschlägen bei aufliegender Bandseite. Es ist für Aluminium-, Holz-, Kunststoff- und Stahlfenster geeignet. Die Montage erfolgt direkt in der 16 mm Beschlagnut, wobei eine Ausfräsung für den Getriebekasten erforderlich ist. Es ist silber verzinkt und nicht abschließbar. Lieferumfang Einlassgetriebe GK.U.575 ZN

Winkhaus Ecklager EL.K.IF-N.166.RS Silber Herstellernummer: 5100452 „Ecklager EL.K.IF-N.166.RS“ Funktionsweise verbindet Fensterflügel und -rahmen an der Unterseite ermöglicht Dreh-Kipp-Öffnung des Fensterflügels rahmenseitige Montage, flügelseitige Verbindung mit Flügellager unterstützt Dreh, Kipp vor Dreh Öffnungsart Fließtext Das Ecklager EL.K.IF-N.166.RS gehört zur activPilot Topstar 2.0 Serie und ist für verdeckt liegende Bandseiten in Kunststofffenstern konzipiert. Es wird an der Rahmenunterseite montiert und ermöglicht verschiedene Öffnungsarten des Fensterflügels. Das Produkt ist verzinkt und in Silber ausgeführt, kompatibel mit Profilsystemen wie Ideal 2000, Ideal 3000, Schüco - Corona 70 und anderen. Lieferumfang Ecklager EL.K.IF-N.166.RS

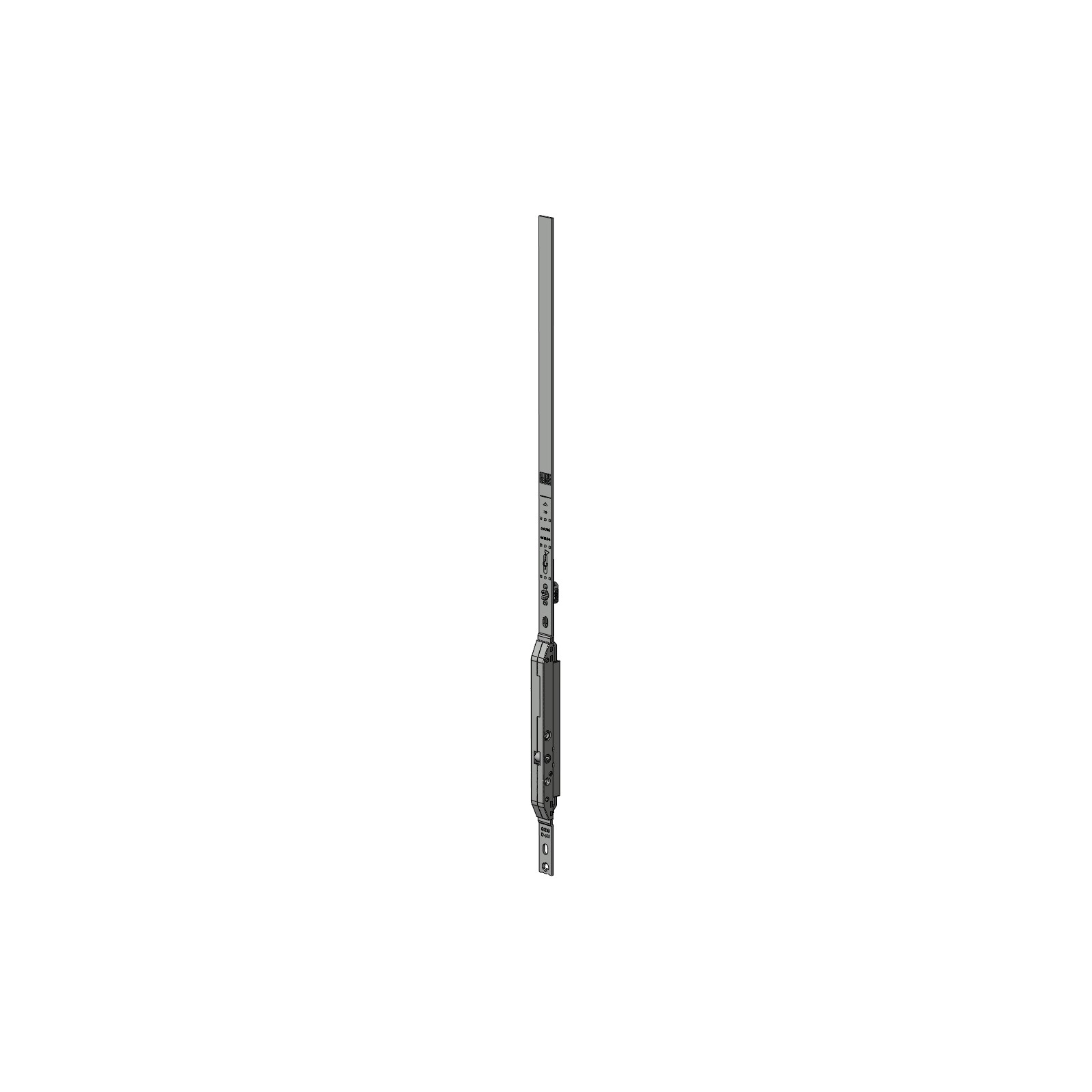

Winkhaus Einlassgetriebe GAK.800.D-6 in Silber Herstellernummer: 5041227 „GETRIEBE GAK.800.D-6“ Funktionsweise wird in der Beschlagnut montiert Getriebe schaltet über den Fenstergriff überträgt Bewegungen auf alle Beschlagkomponenten ermöglicht Dreh- und Kippöffnungen des Fensters Fließtext Das Einlassgetriebe GAK.800.D-6 gehört zur activPilot Concept Serie und wird in aufliegenden Bandseiten montiert. Es erfordert eine Ausfräsung im Fensterflügel für den Getriebekasten. Das Getriebe ist für Aluminium, Holz, Kunststoff und Stahl geeignet und besitzt eine silberfarbene, verzinkte Oberfläche. Lieferumfang Einlassgetriebe GAK.800.D-6

Winkhaus Scherenlager SL.KS.3-6 in Silber Herstellernummer: 2844434 „SCHERENLAG.SL.KS.3-6“ Funktionsweise: Montage auf dem Blendrahmen Dient zur Aufnahme der Schere, des Drehlagers oder der Kippbänder Verbindung zwischen Fensterflügel und -rahmen Das Scherenlager SL.KS.3-6 gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten eingesetzt. Es ermöglicht die Verbindung zwischen Fensterflügel und Blendrahmen. Die Bandseite ist silberverzinkt ausgeführt, geeignet für Aluminium-, Kunststoff- und Stahlfenster. Lieferumfang: Scherenlager SL.KS.3-6

Original WINKHAUS Getriebeschiene GRM 1600/1 in Silber aus der autoPilot Serie.– mittiger Griffsitz– rechts und links verwendbar– Schließzapfen als von Hand verstellbarer Rastexzenter– Stulpbreite 16 mm– Mittenfixierung serienmäßig– Getriebeschlosskasten einbohrbar– Getriebeschlosskasten vom Falz her einfräsbar– Fenstergriffbefestigung mittels M5 x DIN 965, 43 mm Schraubenabstand– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Mehrfachspaltlüftung MSL SL, Fehlschaltsicherungen FSS…, FSSW oder Auflaufstütze ALS-FSS ab GRM 1150 SL nachrüstbarTechnische Daten:– Dornmaß: 15,5 mm– Bohrung: 12-25-12– alternative Bohrung: 12-12-12– Einbautiefe: 28 mmAnwendungsbereich:GRM 1600/1 SL: 1100 – 1600 mm Flügelfalzhöhe (FFH)Wichtig: Jede Getriebeschiene hat eine Einprägung. Bitte achten Sie vorm Kauf darauf, ob die ausgewählte Getriebeschiene mit Ihrer übereinstimmt, um spätere Probleme bei der Montage zu vermeiden.Kann alternativ für das alte Pilot-Getriebe GPM 1600/1 verwendet werden. Die neue Schiene muss generell zugeschnitten und die flachen Stulpenden danach seitlich leicht angefeilt werden, damit die Stulpdeckel der alten Eckumlenkungen wieder darüber gelegt werden können.

Original Winkhaus Auflauf AL.SBK.10.BS in SilberHerstellernummer: 5041488 „AUFLAUF AL.SBK.10.BS“ Funktionsweise:– dient der Führung des Fensterflügels in Kippstellung– wird verdeckt im Blendrahmen montiert– keine Anpressdruckverstellung– geeignet für Aluminium-, Holz- und Kunststofffenster Der Auflauf AL.SBK.10.BS aus der activPilot Concept Serie wird bei Dreh-Kipp-Fenstern mit aufliegender Bandseite eingesetzt. Er ist 80?mm lang, 8?mm hoch und hat eine Tiefe von 21,5?mm. Das Bauteil wird verdeckt im Blendrahmen eingebaut und besitzt eine Schraubachse von 16?mm. Die verzinkte Oberfläche ist silberfarben ausgeführt. Technische Daten:– Bauteiltyp: Auflauf– Serie: activPilot Concept– Fensterwerkstoff: Aluminium, Holz, Kunststoff– Nutmittenlage: 13 mm– Bauteillänge: 80 mm– Bauteilhöhe: 8 mm– Bauteiltiefe: 21,5 mm– Falzluft (Bodenschwelle): 10 mm– Schraubachse 1: 16 mm– Anpressdruckverstellung: nein– Bauteilsitz: Blendrahmen, verdecktliegend– Farbe: silber– Oberfläche: verzinkt Lieferumfang:– Auflauf AL.SBK.10.BS

Original WINKHAUS Schere SK.U.2.20-13 rechts aus der Beschlagserie proPilot. Herstellernummer: 4992368 “SCHERE SK.U.2.20-13.RS” Produktinformationen:– Schere SK.U.2. …, Einsatzbereich 1050 bis 1400 mm– Für 20 mm Überschlag– Für 13 mm Nutlage– Winkelbandschere– Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt)– Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm)– Sichtbare Teile in Silber– Flügelgewicht max. 100 kg– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden– Anpressdruckverstellung ±0,8 mm an den Verriegelungsbolzen der Oberschiene Lieferumfang:– Schere SK.U.2.20-13 rechts Die Bezeichnung “UP-13” ist auf dem Scherenband (siehe Foto) eingraviert. Auf der Oberseite lässt sich die Prägung “SK.U.2” finden. Die Gravur kann je nach aktueller Version der Schere abweichen.

Winkhaus Getriebe GK.U.1975-2.ZN in Silber Herstellernummer: 4988186 „GETRIEBE GK.U.1975-2.ZN“ Funktionsweise: Übertragen der Griffbewegung auf Fensterbeschlag Steuerung der Dreh-Kipp-Funktion Montage in der Beschlagnut mit Ausfräsung im Flügel Koppelbar für erweiterte Anwendungen Das Getriebe GK.U.1975-2.ZN gehört zur proPilot Serie und ist für aufliegende Bandseiten konzipiert. Es eignet sich für Fenster aus Aluminium, Holz, Kunststoff und Stahl. Montiert wird es in der 16 mm Beschlagnut, wobei eine Ausfräsung im Flügel erforderlich ist. Die silberne Oberfläche ist verzinkt, und das Bauteil ist nicht abschließbar. Lieferumfang: Einlassgetriebe GK.U.1975-2.ZN

Original Winkhaus Schere SH1.T.18-13-12.RS in SilberHerstellernummer: 4989728 „SCHERE SH1.T.18-13-12.RS“ Funktionsweise:– Verbindungselement zwischen Fensterflügel und Blendrahmen– ermöglicht die Dreh- und Kippöffnung des Fensterflügels– Montage erfolgt flügelseitig über Scherenlagerstift– für rechts angeschlagene Holzfenster mit aufliegender Bandseite Die Schere SH1.T.18-13-12.RS gehört zur activPilot Concept Serie und wird bei Fenstern mit aufliegender Bandseite aus Holz eingesetzt. Sie ist für eine Nutmittenlage von 13 mm und eine Falzluft von 12 mm ausgelegt. Die Schere wird an der Oberseite des Fensterflügels montiert und mit der Oberschiene gekoppelt. Sie besitzt eine einfache Topfausführung und ist für Flügelgewichte bis 130 kg geeignet. Die Bandseite ist silberfarben verzinkt. Technische Daten:– Bauteiltyp: Schere– Serie: activPilot Concept– Fensterwerkstoff: Holz– Nutmittenlage: 13 mm– Falzluft: 12 mm– Flügelüberschlag: 18 mm– Anschlagseite: DIN rechts– Sichtbarkeit: aufliegend– Öffnungsart/Schaltfolge: Dreh-Kipp– Bandseitenausführung: Holz mit Topf– Topfausführung: einfach Topf– max. Flügelgewicht: 130 kg– Scherengröße: 1– Kippöffnungsweite: 140 mm– Öffnungswinkel: 180°– Drehhemmung: ja– Zwangssteuerung: nein– Farbe: silber– Oberfläche: verzinkt Lieferumfang:– Schere SH1.T.18-13-12.RS

Winkhaus Schere SK.IF-N.166.RS Silber Herstellernummer: 5100541 „SCHERE SK.IF-N.166.RS“ Funktionsweise: ermöglicht Dreh- und Kippöffnung des Fensterflügels verdeckte Montage direkt im Falz des Rahmens flügelseitige Kopplung mit Oberschiene verzinkte Oberfläche Die Schere SK.IF-N.166.RS gehört zur activPilot Topstar Serie und ist für verdeckt liegende Bandseiten bei Kunststofffenstern konzipiert. Sie wird direkt in der Falz des Rahmens befestigt und ermöglicht Dreh- und Kippbewegungen. Profilsysteme wie Ideal 2000, Schüco - Corona 70 und andere können verwendet werden. Die Schere ist silber mit einer verzinkten Oberfläche ausgeführt und unterstützt ein max. Flügelgewicht von 130 kg. Lieferumfang: Schere SK.IF-N.166.RS

Winkhaus Einlassgetriebe GM.U.2100-2 in Silber Herstellernummer: 4987412 „GETRIEBE GM.U.2100-2 ZN“ Funktionsweise ermöglicht Dreh-Kipp-Öffnung von Fenstern wird durch den Fenstergriff betätigt überträgt Bewegung des Griffes auf Fensterbeschlag für Einbau in die Beschlagnut vorgesehen Fließtext Das Einlassgetriebe GM.U.2100-2 gehört zur proPilot Serie und ist für aufliegende Bandseiten konzipiert. Es ist in Aluminium-, Holz-, Kunststoff- und Stahlfenstern einsetzbar. Die Integration erfolgt in der Beschlagnut, wofür eine Ausfräsung im Fensterflügel erforderlich ist. Das Produkt ist in Silber verzinkt ausgeführt und die Handhabung basiert auf einer Dreh-Kipp-Schaltfolge. Lieferumfang Einlassgetriebe GM.U.2100-2

Original Winkhaus Öffnungsbegrenzer OBV BRAUN (braun lackierte Oberfläche) aus der Beschlagserie activPilotHerstellernummer: 4929277 "ÖFFNUNGSBEGRENZER OBV BRAUN" Der Öffnungsbegrenzer wird verwendet um die Öffnung des Fensters in Drehposition auf einen kleinen Spalt zu reduzieren. Bauteiltyp: ÖffnungsbegrenzerFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutNutmittenlage: 9  mm, 13  mmFalzluft: 4  mm, 12  mmAnschlagseite: DIN links / DIN rechtsAbschließbar: neinFarbe: braunOberfläche: KunststoffProduktbeschreibung:- Zur Öffnungsbegrenzung unabhängig von der Bedienungsfolge- Kein Zuschlagen des Fensters- Drehöffnung durch Zweihandbedienung möglich- Sicherung gegen unbeabsichtigtes Drehöffnen- Automatische Arretierung: Beim Schließen des Fensters aus der Drehstellung rastet die Öffnungsbegrenzung wieder ein.- Begrenzt die Öffnungsweite in Drehstellung auf ca. 50 mm bei Montage auf der Verschlussseite, bei horizontaler Befestigung variable Öffnungsweiten erzielbar- Leichte Montage durch in der Höhe verstellbare Rahmenteile- Wartungsfreundlich, da der Verstellbereich des Rahmenteiles +/– 3 mm beträgt- Bohr- und FräsbildDer Öffnungsbegrenzer kann universell eingesetzt werden. Es ist nicht erforderlich, dass Winkhaus Beschläge verbaut sind.

Winkhaus Getriebe GK.U.750.D8,5 Silber Herstellernummer: 4980088 „GETRIEBE GK.U.750.D8,5“ Funktionsweise: montiert in der 16 mm Beschlagnut des Fensterflügels Übertragung der Griffbewegung auf alle Komponenten des Fensterbeschlags Dreh-Kipp Öffnungsmechanismus flügelseitige Ausfräsung erforderlich Das Getriebe GK.U.750.D8,5 gehört zur proPilot Serie von Winkhaus und ist für Dreh-Kipp-Beschläge mit aufliegender Bandseite geeignet. Es wird in der Flügelbeschlagnut montiert, wobei eine Ausfräsung im Fensterflügel vorgenommen werden muss. Die Betätigung erfolgt über den Fenstergriff, der Bewegungen auf die Beschlagteile überträgt. Das Getriebe ist für Aluminium-, Holz-, Kunststoff- und Stahlfenster anwendbar. Lieferumfang: Getriebe GK.U.750.D8,5

Original WINKHAUS Schere SW 40-20/9 rechts in Braun für Kunststofffenster Produktbeschreibung: – Winkelbandschere mit Tandemanzug und Anpressdruckverstellung – Justierung zum Anheben und Absenken des Flügels (+3/-1 mm) – Oberfläche des Scherenbandes Braun pulverbeschichtet – In Verbindung mit dem Scherenlager SWS oder SWB – maximal zulässiges Flügelgewicht: 100 oder 130 kg (SWS oder SWB Scherenlager) Lieferumfang: – Schere SW 40-20/9 rechts in Braun Die Bezeichnung SW 20-9 rs ist auf dem Scherenband eingraviert. Auf der Oberseite lässt sich die Prägung 40/2 finden. Hinweis: Fotos zeigen eine Schere SW 40-20/13. Die horizontalen Einkerbungen am Scherenband sind bei der Schere SW 40-20/9 nicht vorhanden!

Original WINKHAUS Schließblech SEF 1/116   Produktmaße: 60 x 19 x 13 mm (LxBxH)   Die Bezeichnung “1/116” ist auf der Rückseite eingraviert. Es handelt sich hier um einen Auslaufartikel – Altersbedingt können Spuren am Artikel vorhanden sein.

Original WINKHAUS Schließblech WSK 27   Produktmaße: 57 x 24 x 16 mm (LxBxH)   Die Bezeichnung “27” ist auf der Rückseite eingraviert. Es handelt sich hier um einen Auslaufartikel – Altersbedingt können Spuren am Artikel vorhanden sein.

Original Winkhaus Kantenriegel KOK Baureihe: Pilot Oberfläche: gelb verzinkt   Maße: 180 mm x 16 mm x 11,5 mm (LxBxH)   Lieferumfang: – Kantenriegel KOK   Die Bezeichnung “KOK” ist auf der Rückseite eingraviert. Es handelt sich hier um einen Auslaufartikel. Aufgrund des Alters können Spuren vorhanden sein. Der Artikel ist neu und unbenutzt.

Winkhaus Schließblech ZV-RT452/13 in Silber Herstellernummer: 2074732 „Schließblech ZV-RT452/13 SL“ Funktionsweise Zwangsverriegelung für verdeckt liegende Beschläge verzinkte Oberfläche für erhöhte Korrosionsbeständigkeit Schraubachse 1 beschreibt den Abstand zur Vorderkante des Schließblechs Das Schließblech ZV-RT452/13 gehört zur activPilot Topstar Serie und ist für verdeckt liegende Bandseiten in Kunststofffenstern konzipiert. Es wird am Blendrahmen montiert und unterstützt die Zwangsverriegelung ohne Anpressdruckverstellung. Geeignet für eine Vielzahl von Profilsystemen, inklusive Brügmann / Salamander und Veka Reihen, ist es mit einer verzinkten, silberfarbenen Oberfläche ausgestattet. Lieferumfang Schließblech ZV-RT452/13

Original Winkhaus Stulpflügelgetriebe GZRH SL (silber-verzinkt) aus der Beschlagserie autoPilot.Herstellernummer. 2489743Spezifikation:Bauteiltyp: StulpgetriebeGetriebeart: Stulp-SchwenkhebelFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutAnschlagseite: DIN links, DIN rechtsÖffnungsart/Schaltfolge: DrehGriffsitz: mittigAbschließbar: neinAnzahl Verschlusspunkte: 0Anzahl Schließbleche: 0Fenstertyp Sonderbauteile: Stulp, zweitöffnender FlügelStulpprofiltyp: 16 mm BeschlagnutHubrichtung: gegenläufigGetriebehub: 19Klemmung: jaKoppelbar: jaGetriebeausführung: mehrteilig Hinweis: Es handelt sich hierbei um Restbestände, altersbedingt können Lagerspuren vorhanden sein.

Original Winkhaus Getriebeschiene GK.U.925-1.ZN aus der Beschlagserie proPilot. Herstellernummer: 4988179 “GETRIEBE GK.U.925-1.ZN” Produktbeschreibung: – Konstanter Griffsitz GK – Dornmaß 15,5 mm – Fehlschaltsicherung FS.U nachrüstbar – Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle) – Rechts und links verwendbar – Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 750 – 925 mm Flügelfalzhöhe Griffsitz: 375 mm (G 375) Die Bezeichnungen “GK U 925” und “750-925” sind eingraviert. Hinweis: Auf dem Produktbild ist keine GK.U.925-1 abgebildet, sondern eine andere Größe zur Veranschaulichung. Es gab/gibt zudem zwei Ausführungen der Getriebeschiene: mit Kunststoff-Getriebeschloss & Zinkdruckguss-Getriebeschloss (daher die Abkürzung .ZN). Die Zinkdruckguss-Ausführung ist stabiler und kann auch bei verbauten Getriebeschienen mit Kunststoff-Getriebeschloss eingesetzt werden!

Winkhaus Scherenbandkappe K.SB.HT.BR in Braun Herstellernummer: 4940377 „SCHERENBANDKAPPE K.SB.HT.BR“ Funktionsweise Abdeckung für Scherenband Klippt auf das Scherenband Verleiht dem Scherenband die gewünschte Farbe Fließtext Die Scherenbandkappe K.SB.HT.BR gehört zur activPilot Concept Serie und dient als Abdeckung für aufliegende Bandseiten in Holzfenstern. Sie wird auf das Scherenband geklippt und verleiht ihm eine braune Farbe ähnlich RAL 8019. Die Kappe kann an Fenstern mit DIN links und DIN rechts Anschlag eingebaut werden. Lieferumfang Scherenbandkappe K.SB.HT.BR

Winkhaus Drehbremse DB 11/H in Silber Herstellernummer: 1850411 „DREHBREMSE DB 11/H SL“ Funktionsweise: beschränkt den Drehwinkel von Fensterflügeln geeignet zur Montage auf aufliegender Bandseite vereinbar mit Dreh-Kipp-Beschlägen kann auf DIN linken und rechten Anschlagseiten verwendet werden Die Drehbremse DB 11/H ist Teil der activPilot Concept Serie und wird hauptsächlich in Holzfenstern mit aufliegender Bandseite eingesetzt. Sie begrenzt den Öffnungswinkel von Fensterflügeln und ist für Flügelfalzbreiten von 460 mm bis 2700 mm konzipiert. Das Bauteil ist in Silber ausgeführt und kompatibel mit verschiedenen Nutmittenlagen. Lieferumfang: Drehbremse DB 11/H
