Original Winkhaus Getriebeschiene GM.U.1100-1.ZN aus der Beschlagserie proPilot. Herstellernummer: 4987359 “GETRIEBE GM.U.1100-1.ZN” Produktbeschreibung: – Mittiger Griffsitz GM – Dornmaß 15,5 mm – Fehlschaltsicherung FS.U nachrüstbar – Rechts und links verwendbar – Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 750 – 1100 mm Flügelfalzhöhe Die Bezeichnungen “GM U 1100” und “750-1100” sind eingraviert. Hinweis: Auf dem Produktbild ist keine GM.U.800 abgebildet, sondern eine andere Größe zur Veranschaulichung. Es gab/gibt zudem zwei Ausführungen der Getriebeschiene: mit Kunststoff-Getriebeschloss & Zinkdruckguss-Getriebeschloss (daher die Abkürzung .ZN). Die Zinkdruckguss-Ausführung ist stabiler und kann auch bei verbauten Getriebeschienen mit Kunststoff-Getriebeschloss eingesetzt werden!

Winkhaus Adapter GR-OF-D-6 in Silber Herstellernummer: 4926713 „ADAPTER GR-OF-D-6 SL“ Funktionsweise: Verwendet für die Anpassung der Flügelbeschlagnut Geeignet für Drehfenster-Sonderlösungen Kann auf DIN links oder rechts angebracht werden Besitzt eine Falzluft von 12 mm Der Adapter GR-OF-D-6 gehört zur easyPilot Serie und wird für Drehfenster-Sonderlösungen wie easyPilot Soleil eingesetzt. Er ist geeignet für Fenster mit einer Flügelbeschlagnut von 16 mm und kann sowohl auf DIN links als auch auf DIN rechts Seiten montiert werden. Die Oberfläche ist verzinkt und in Silber ausgeführt. Lieferumfang: Adapter GR-OF-D-6

Original WINKHAUS Kippschließblech WSK 62   Produktmaße: 124 mm x 17,5 mm x 12 mm (LxBxH)   Auf der Rückseite ist die Bezeichnung “WSK 62” eingraviert.

Original Winkhaus Verschlusssensor VS-A/C-RFID.06 aus der Beschlagserie activPilot ControlHerstellernummer: 4983720 "VERSCHL.SENS.VS-A/C-RFID.06" Produktbeschreibung:- RFID-Verschlusssensor VS-A/C-RFID.06 zur kombinierten Öffnungs- und Verschlussüberwachung- VdS-zugelassener Verschlusssensor mit Schließkontakt und Sabotageschleife für Alarm- und Überwachungsanlagen VdS-Nr. G 108093, Umweltklasse III- Integrierte LED zur Anzeige von ausgelösten Alarmmeldungen- Lieferumfang: 1 Verschlusssensor, 3 Formteile und 2 Befestigungsschrauben- Verwendung in Kombination mit einem der RFID-Kontaktgebern E1.VS-RFID, MK.VS-RFID.250-1 oder VS-RFIDG-05,5/4 Technische Daten:- Betriebsnennspannung: 12 V ± 3 V- Stromaufnahme bei 12 V : =10 mA- Eingangssignal "scharf schalten" (12 V DC)- Alarmkontakt (potentialfrei)- Schaltspannung: max. 48 V DC- Schaltstrom: max. 50 mA- Kontaktwiderstand: 25 O- Temperaturbereich: - 25°C bis + 55°C- Schutzart: IP67 nach DIN EN 60529- Außenabmessung: Länge 104 mm, Breite 18 mm, Höhe 8,5 mm Anschlussart für VS.BK.06:- 6 m angegossenes Anschlusskabel, weiß, 7 x 0,14 mm², Durchmesser 4,3 mm Achtung!Sollte keine separate Scharfschaltfunktion im Alarmsystem vorhanden sein, dann muss die grüne Ader (Scharfschaltung) auf +12 V DC gelegt werden. Hinweis:Da es sich hier um sicherheitsrelevante und elektronische Bauteile handelt, empfehlen wir Ihnen den Einbau durch (geschultes) Fachpersonal. Eine Fehlerdiagnose oder Einbauhilfe unsererseits ist aus der Ferne schwierig bis unmöglich. Den Produktkatalog activPilot Control mit diversen Übersichten können Sie bei uns herunterladen, ebenso liegt eine Anleitung im Lieferumfang bei.

Original WINKHAUS Kippschließblech 5 F.   Produktmaße: 79,5 mm x 21 mm x 10 mm (LxBxH)   Auf der Rückseite ist die Bezeichnung “5 F” eingraviert.

Original WINKHAUS Schließblech WSK 95   Produktmaße: 45 x 21 x 13 mm (LxBxH)   Die Bezeichnung “WSK 95” ist auf der Rückseite eingraviert. Es handelt sich hier um einen Auslaufartikel. Altersbedingt können Spuren vorhanden sein. Der Artikel ist neu und unbenutzt.

Winkhaus Einlassgetriebe duoPort V.GETR.GVMC.1600-3.D7,5 in Silber Herstellernummer: 4965367 „Einlassgetriebe duoPort S“ Funktionsweise: Wird in der Beschlagnut montiert Überträgt die Griffbewegung auf alle Beschlagskomponenten Ermöglicht verschiedene Fensterstellungen Schiebe-Öffnungsart Das Einlassgetriebe V.GETR.GVMC.1600-3.D7,5 gehört zur duoPort Serie und wird in der Beschlagnut eingesetzt. Es erfordert eine Ausfräsung im Fensterflügel und wird über einen Fenstergriff gesteuert. Das Getriebe ist für Aluminium-, Holz-, Kunststoff- und Stahlfenster geeignet. Lieferumfang: Einlassgetriebe duoPort S

Winkhaus Schere SH2.T.18-13-12.RS.LK.WS Weiß Herstellernummer: 5090866 „Schere SH2.T.18-13-12.RS.LK.WS“ Funktionsweise: ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift für rechts angeschlagene Holzfenster mit aufliegender Bandseite Fließtext: Die Schere SH2.T.18-13-12.RS.LK.WS gehört zur activPilot Serie und eignet sich für Dreh-Kipp-Beschläge bei Holzfenstern. Sie ist für die aufliegende Bandseite konzipiert und wird über einen Scherenlagerstift montiert. Diese Variante ist grau pulverbeschichtet, mit hoher Korrosionsbeständigkeit, und eignet sich für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Lieferumfang: – Schere SH2.T.18-13-12.RS.LK.WS

Winkhaus Oberschiene OS.V.1250-1 Silber Herstellernummer: 4934223 „OBERSCH.OS.V.1250-1“ Funktionsweise: verwendet in Dreh-Kipp-Fenstersystemen unterstützt verdeckte Bandseite Flügelfalzbreite von 1000 bis 1250 mm maximales Flügelgewicht von 100 kg Die Oberschiene OS.V.1250-1 ist Teil der activPilot Elegance Serie und wird bei vollständig verdeckt liegenden Bandseiten eingesetzt. Dieser Bauteiltyp ist für Fenster aus Aluminium, Holz, Kunststoff und Stahl mit einer 16 mm Beschlagnut geeignet. Die Oberschiene ist für sowohl DIN links als auch DIN rechts Anwendungen vorgesehen und ist silbern verzinkt. Lieferumfang: Oberschiene OS.V.1250-1

Winkhaus Sicherheitsschließblech SBS.K.86.M3 KT Herstellernummer: 5004474 „SICHERH.BL.SBS.K.86.M3 KT“ Funktionsweise Für Dreh-Kipp-Fenster mit aufliegender Bandseite Sicherheitseignung für RC-taugliche Anwendungen Befestigung mit drei Fensterbauschrauben Geeignet für DIN links und DIN rechts Anschlag Fließtext Das Sicherheitsschließblech SBS.K.86.M3 KT gehört zur Winkhaus activPilot Concept Serie und ist für Dreh-Kipp-Beschläge mit aufliegender Bandseite bestimmt. Es ist aus einer Kunststoff-Stahl Kombination gefertigt und zeichnet sich durch eine verzinkte Oberfläche aus. Das Schließblech ist in Schwarz (ähnlich RAL 9005) und Silber verfügbar. Lieferumfang Sicherheitsschließblech SBS.K.86.M3 KT

Winkhaus Oberschiene OS.V.1025-1 in Silber Herstellernummer: 4934222 „OBERSCH.OS.V.1025-1“ Funktionsweise: ermöglicht Dreh- und Kippfunktion des Fensterflügels ausgelegt für verdeckt liegende Bandseite verwendbar für DIN links und DIN rechts Klemmung vorhanden Die Oberschiene OS.V.1025-1 gehört zur activPilot Elegance Serie und eignet sich für vollverdecktliegende Bandseiten in Fenstern. Sie ist kompatibel mit Aluminium-, Holz-, Kunststoff- und Stahlfenstern mit einer 16 mm Flügelbeschlagnut. Das Bauteil ist verzinkt und in Silber gehalten, wodurch es zu verschiedenen Fenstertypen passt. Lieferumfang: Oberschiene OS.V.1025-1

Winkhaus Sicherheitskippschließblech SBK.K.114 für Kunststofffenster. Produktdetails:– rechts und links verwendbar– Silber verzinkte Stahlbrücke mit Kunststoff-Unterteil (Profil)– Einsatzbereich: Basissicherheit, WK1, WK2, RC2– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 4 gerade Verschraubungen– Nutmittenlage 13 mm Verwendung für Profilhersteller: Wymar– 3000 Herstellernummer Winkhaus: 4936246 “KIPPBL.SBK.K.114”Gravur auf der Rückseite: K.114 Hinweis:Die Sicherheitskippschließbleche sehen von oben, bis auf wenige Ausnahmen, identisch aus. Bitte beachten Sie die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Kippschließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet. Die Kippschließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt.

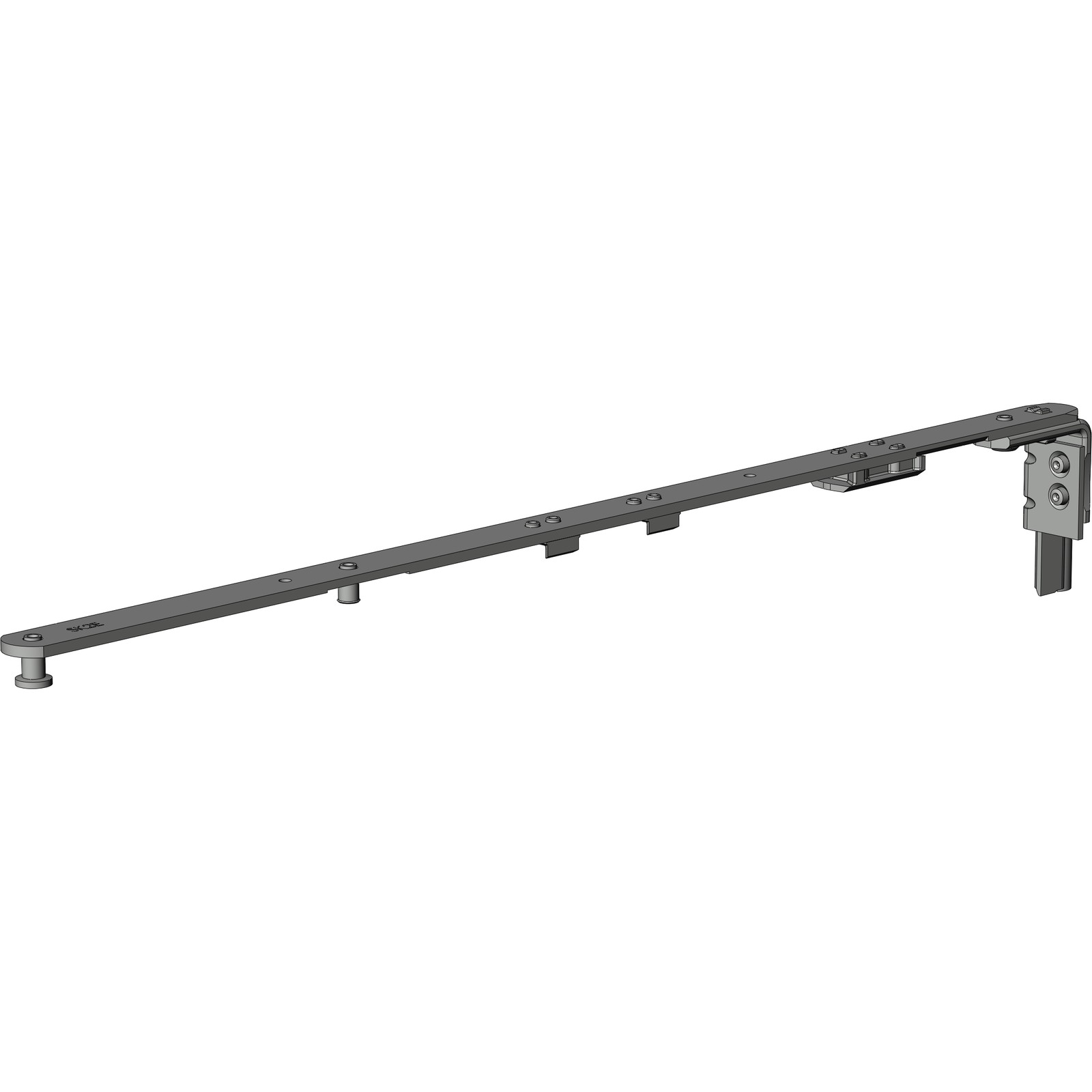

Winkhaus Schere SKK2.E.20-13.LS.WS in Weiß Herstellernummer: 4932325 „SCHERE SKK2.E.20-13.LS.WS“ Funktionsweise: ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift für links angeschlagene Fenster mit aufliegender Bandseite Die Schere SKK2.E.20-13.LS.WS gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten eingesetzt. Die Kopplung erfolgt flügelseitig über eine Oberschiene, rahmenseitig über einen Scherenlagerstift. Die Bandseite ist weiß gepulvert (ähnl. RAL 9016), das Bauteil weist eine verzinkte Oberfläche auf. Die Schere bietet eine Kippöffnungsweite von 140 mm bei einem Öffnungswinkel von 180 Grad. Lieferumfang: Schere SKK2.E.20-13.LS.WS

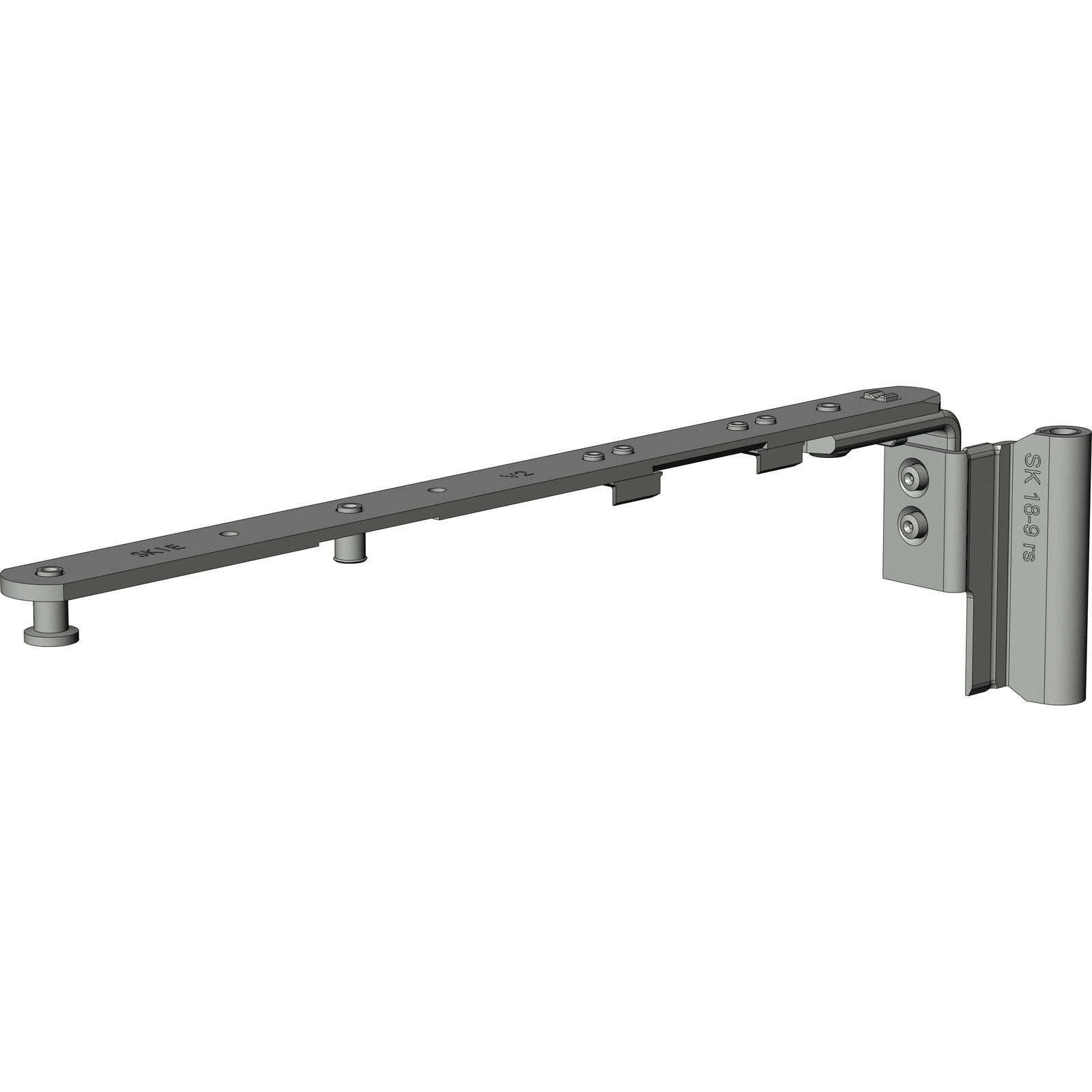

Winkhaus Schere SK1.E.18-9.RS in Silber Herstellernummer: 5002976 „SCHERE SK1.E.18-9.RS“ Funktionsweise ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift geeignet für aufliegende Bandseiten Fließtext Die Schere SK1.E.18-9.RS gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten konzipiert. Sie verbindet flügelseitig den Fensterflügel mit der Oberschiene und rahmenseitig über einen Scherenlagerstift. Diese Schere ist universell für Fenster aus Aluminium, Holz, Kunststoff und Stahl einsetzbar und bietet eine Kipplösung. Lieferumfang Schere SK1.E.18-9.RS

Winkhaus Schere SK2.20-9.RS in Titanfarbig Herstellernummer: 4926387 „SCHERE SK2.20-9.RS.F9“ Funktionsweise: ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift für rechts angeschlagene Fenster mit aufliegender Bandseite Die Schere SK2.20-9.RS.F9 gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten konzipiert. Sie eignet sich für Aluminium-, Holz-, Kunststoff- und Stahlfenster. Die Bandseite ist titanfarbig pulverbeschichtet, das Bauteil selbst ist verzinkt. Die Schere bietet eine Kippöffnungsweite von 140 mm und einen Öffnungswinkel von 180 Grad. Lieferumfang: Schere SK2.20-9.RS.F9

Winkhaus Drehlager DV-13-Z in Silber Herstellernummer: 2070678 „DREHL.DV-13-Z LS SL“ Funktionsweise: verbindet Fensterflügel und -rahmen an der Oberseite ermöglicht Drehöffnung des Fensterflügels Befestigung in der Falz des Rahmens für verdeckt liegende Anwendung Das Drehlager DV-13-Z gehört zur activPilot Elegance Serie und wird in vollverdeckt liegenden Bandseiten für Holzfenster eingesetzt. Die Befestigung erfolgt direkt in der Falz des Rahmens. Die Oberfläche dieses silbernen Bauteils ist verzinkt. Lieferumfang: Drehlager DV-13-Z

Original WINKHAUS Getriebeschiene GPK 500 G115 aus der Pilot-SerieProduktbeschreibung:– Griffsitz konstant– rechts und links verwendbar– Stulpbreite 16 mm– Mittenfixierung serienmäßig– verstellbare Anlage im Kipplagerbereich– kraftschlüssige überlappende Verkettung– Getriebehub ca. 38 mm bei Fenstergriffdrehung um 180°Technische Daten:– Dornmaß: 15,5 mm– Bohrung: 12-25-12– alternative Bohrung: 12-12-12– Einbautiefe: 28 mmAnwendungsbereiche:GPK 500 G115: 340 – 500 mm Flügelfalzhöhe (FFH)Wichtig: Jede Getriebeschiene hat eine Einprägung (siehe Bilder). Bitte achten Sie vorm Kauf darauf, ob die ausgewählte Getriebeschiene mit Ihrer übereinstimmt, um spätere Probleme bei der Montage zu vermeiden.

Winkhaus Schere SH2.T.18-13-12.LS.LK.WS mit grauer Topcoat-Beschichtung Herstellernummer: 5090867 „SCHERE SH2.T.18-13-12.LS.LK.WS“ Funktionsweise Verbindung zwischen Fensterflügel und -rahmen an der Oberseite des Fensters Ermöglicht Dreh- und Kippöffnung des Fensterflügels Kopplung flügelseitig mit der Oberschiene Montage mit rahmenseitigem Scherenlager durch Scherenlagerstift Fließtext Die Schere SH2.T.18-13-12.LS.LK.WS gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten in Holzfenstern eingesetzt. Mit grauer Topcoat-Beschichtung, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Die Bandseitenausführung ist aufliegend mit einfachem Topf. Die Pulverbeschichtung der Bandseite bietet hohe Korrosionsbeständigkeit. Lieferumfang Schere SH2.T.18-13-12.LS.LK.WS

Originale Winkhaus Mittenverriegelung MV 50/1 aus der Pilot-Serie. Es handelt sich hierbei um eine generalüberholte und geprüfte Ausführung, welche neuwertig und vollkommen einsatzbereit ist.

Winkhaus Scherenlagerkappe in Silber Herstellernummer: 5081100 „KAPPE K.SL.C-DS.F1“ Funktionsweise wird zur Abdeckung auf das Scherenlager geklipst verleiht dem Scherenlager die gewünschte Farbe Fließtext Die Scherenlagerkappe gehört zur activPilot Concept Serie und wird für Dreh-Kipp-Beschläge mit aufliegender Bandseite eingesetzt. Sie wird auf das Scherenlager geklipst, um es mit der gewünschten silbernen Farbe zu versehen. Lieferumfang Scherenlagerkappe

Winkhaus Schere SK1.E.20-13.RS.WS in Weiß Herstellernummer: 4926163 „SCHERE SK1.E.20-13.RS.WS“ Funktionsweise: ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift bei aufliegender Variante Drehhemmung vorhanden Die Schere SK1.E.20-13.RS.WS gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten ausgelegt. Sie wird zur Verbindung von Fensterflügel und -rahmen an der Oberseite des Fensters eingesetzt. Der Flügel kann sowohl gekippt als auch gedreht werden, wobei die Schere flügelseitig mit einer Oberschiene gekoppelt ist. Die Bandseite ist weiß pulverbeschichtet (ähnl. RAL 9016), das Bauteil selbst ist verzinkt. Lieferumfang: Schere SK1.E.20-13.RS.WS

Winkhaus Schere SK2.E.20-13.RS in Silber Herstellernummer: 4926168 „SCHERE SK2.E.20-13.RS“ Funktionsweise: ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift für rechts angeschlagene Fenster mit aufliegender Bandseite Die Schere SK2.E.20-13.RS gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten in Fenstern eingesetzt. Die Kopplung erfolgt flügelseitig über eine Oberschiene, rahmenseitig über ein Scherenlager. Geeignet für Aluminium, Holz, Kunststoff und Stahl, bietet die Schere eine Kippöffnungsweite von 140 mm bei einem Öffnungswinkel von 180 Grad. Lieferumfang: Schere SK2.E.20-13.RS

Winkhaus Sicherheitsschließblech SBS A 78 P5 Herstellernummer: 5094562 „SICHERH.BL.SBS.A.78.3S.P5“ Funktionsweise dient zur Verriegelung des Fensterflügels in Dreh-Kipp-Beschlägen ermöglicht variablen Anpressdruck um 0,5 mm einsetzbar bei einliegender Bandseite für Aluminium-Fenster geeignet Fließtext Das Sicherheitsschließblech SBS A 78 P5 ist ein Bestandteil der activPilot Topstar Serie und wird bei drehkippbaren Fenstern mit verdecktliegender Bandseite eingesetzt. Es ist für den Einsatz in Aluminium-Fenstern konstruiert und unterstützt sowohl links- als auch rechtsseitige Anschläge. Die Schraubachsen sind präzise definiert, um flexible Montagemöglichkeiten zu bieten. Lieferumfang Sicherheitsschließblech SBS A 78 P5
