Original WINKHAUS Getriebeschiene GPK 650 G170 aus der Pilot-SerieProduktbeschreibung:– Griffsitz konstant– rechts und links verwendbar– Schließzapfen als von Hand verstellbarer Rastexzenter– Stulpbreite 16 mm– Mittenfixierung serienmäßig– verstellbare Anlage im Kipplagerbereich– kraftschlüssige überlappende Verkettung– Getriebehub ca. 38 mm bei Fenstergriffdrehung um 180°– Lochgruppe für beschlagsintegrierte Fehlschaltsicherung FSSWTechnische Daten:– Dornmaß: 15,5 mm– Bohrung: 12-25-12– alternative Bohrung: 12-12-12– Einbautiefe: 28 mmAnwendungsbereiche:GPK 650 G170: 400 – 650 mm Flügelfalzhöhe (FFH)Wichtig: Jede Getriebeschiene hat eine Einprägung (siehe Bilder). Bitte achten Sie vorm Kauf darauf, ob die ausgewählte Getriebeschiene mit Ihrer übereinstimmt, um spätere Probleme bei der Montage zu vermeiden.

Winkhaus Ecklager ESV 6-3-16 in Cremeweiß Herstellernummer: 2548707 „ECKLAGER ESV 6-3-16 SL/CW“ Funktionsweise Verbindet Fensterflügel und -rahmen an der Unterseite Ermöglicht Dreh- und Kippöffnung des Fensterflügels Montage am Fensterrahmen und Verbindung über flügelseitiges Flügellager Profilbearbeitung notwendig Das Ecklager ESV 6-3-16 gehört zur autoPilot Progress Serie und wird für Sonderlösungen im Bereich Dreh-Kipp-Beschläge eingesetzt. Es wird am Fensterrahmen montiert und verbindet sich mit dem flügelseitigen Lager, um verschiedene Öffnungsarten zu ermöglichen. Die Bandseite ist cremeweiß pulverbeschichtet (ähnl. RAL 9001). Lieferumfang Ecklager ESV 6-3-16

Original Winkhaus Getriebeschiene GAK.1775-2 aus der Beschlagserie activPilot.Herstellernummer: 4926228 “GETRIEBE GAK.1775-2”  Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß 15,5 mm– In der Beschlagnut klemmbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Getriebeschlosskasten vom Falz her einfräsbar– Getriebeschlosskasten einbohrbar– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1525 – 1775 Flügelfalzhöhe Griffsitz:550 mm (G 550) Anzahl Sicherheitsschließzapfen: 2 Stück (GAK.1775-2) Die Bezeichnungen “GAK.1775” und “G550 FFH 1525-1775” sind eingraviert. Hinweis: Auf dem Produktbild ist kein GAK.1775-2 abgebildet, sondern eine andere Größe zur Veranschaulichung.

Winkhaus Mittenverriegelung MITTENVER.M.500-1.KT in Silber Herstellernummer: 4998879 „MITTENVER.M.500-1 KT“ Funktionsweise: Einpunktverriegelung mit Achtkantbolzen Einsatz in Dreh-Kipp-Beschlägen Anschlag links und rechts möglich Selbstklemmend durch Zahnstange Die Mittenverriegelung MITTENVER.M.500-1.KT gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten bei Dreh-Kipp-Fenstern konzipiert. Das Bauteil ist für Fenster aus Aluminium, Holz, Kunststoff und Stahl geeignet. Mit einer maximalen Stulplänge von 500 mm ist die Verriegelung für RC-taugliche Anwendungen einsetzbar. Die Oberfläche ist verzinkt und die Farbe der Verriegelung ist silber. Lieferumfang: Mittenverriegelung MITTENVER.M.500-1.KT

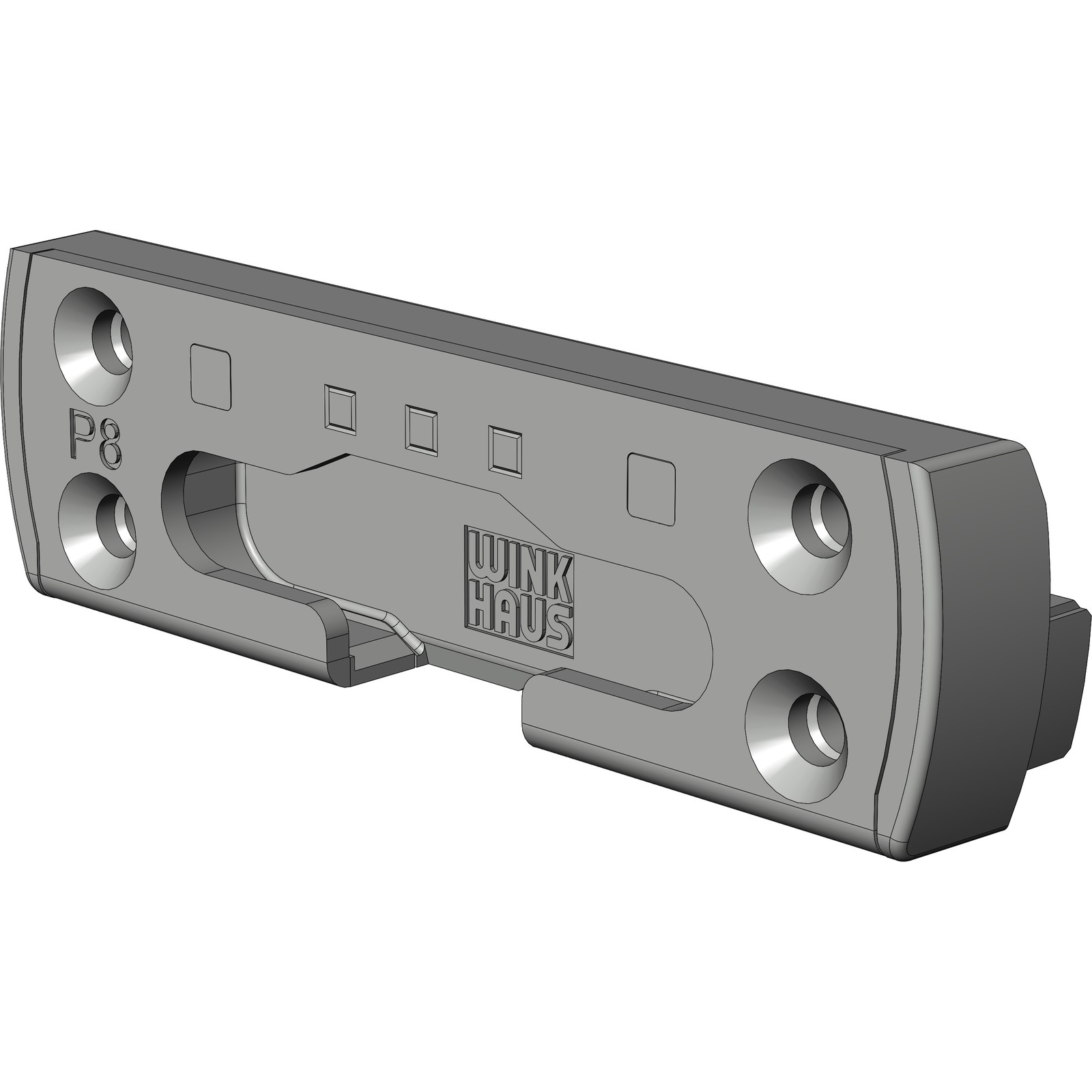

Winkhaus Kippschließblech SBK.A.78.4S.P8 anthrazitgrau/silber Herstellernummer: 5045797 „KIPPBL.SBK.A.78.4S.P8“ Funktionsweise ermöglicht Dreh-Kipp-Öffnung von Fenstern Schließblech aus Kunststoff-Stahl gefertigt anpressdruckverstellbar um +0,8 mm für Aluminiumfenster geeignet Fließtext Das Kippschließblech SBK.A.78.4S.P8 gehört zur activPilot Concept Serie und ist für Dreh-Kipp-Beschläge mit aufliegender Bandseite ausgelegt. Es eignet sich für den Einsatz in Aluminiumfenstern und verfügt über eine RC-taugliche Sicherheitseignung. Mit einer Schließblechtiefe von 25 mm und in der Farbe anthrazitgrau (ähnl. RAL 7016) sowie silber, passt es sich optimal an moderne Fensterdesigns an. Lieferumfang Kippschließblech SBK.A.78.4S.P8

Original WINKHAUS Schere SK.U.1.20-9 rechts aus der Beschlagserie proPilot. Herstellernummer: 4992358 “SCHERE SK.U.1.20-9.RS” Produktinformationen:– Schere SK.U.1. …, Einsatzbereich 350 bis 1050 mm– Für 20 mm Überschlag– Für 9 mm Nutlage– Winkelbandschere– Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt)– Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm)– Sichtbare Teile in Silber– Flügelgewicht max. 100 kg– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden– Anpressdruckverstellung ±0,8 mm an den Verriegelungsbolzen der Oberschiene Lieferumfang:– Schere SK.U.1.20-9 rechts Die Bezeichnung “UP-9” ist auf dem Scherenband (siehe Foto) eingraviert. Auf der Oberseite lässt sich die Prägung “SK.U.1” finden. Die Gravur kann je nach aktueller Version der Schere abweichen.

Original WINKHAUS Scherenlager SWT bzw. SWTF 18-12 in Weiß Produktinformationen: – maximal zulässiges Flügelgewicht: 130 kg – symmetrisches Topfbohrbild von Scherenlager SWT(F) und Ecklager EWTA – nur 5 mm Einbohrtiefe – am losen Stück einbohrbar – Drehhemmung durch Friktionsstopfen – Friktionsstopfen bei Verschleiß austauschbar Die Scherenlager SWT bzw. SWTF sind baugleich. Das “F” steht für Friktionsstopfen, welche immer im Lieferumfang enthalten sind (in dem Scherenlager bereits eingesetzt). Es ist immer SWT 18-12 auf der Vorderseite eingraviert! Lieferumfang: 1x Scherenlager SWTF 18-12 in weiß 1x Scherenlager-Bolzen Verwendung: Das Scherenlager SWT wird für Holzfenster verwendet.   Es handelt sich hier um einen Auslaufartikel. Aufgrund des Alters und der weißen Pulverbeschichtung können Unebenheiten und Kratzer auf der Oberfläche vorhanden sein. Der Artikel ist neu und unbenutzt.

Original WINKHAUS Schließblech WSK 152 SL Produktmaße:45 x 17 x 11 mm (LxBxH) Die Bezeichnung “WSK 152” ist auf der Rückseite eingraviert.

Winkhaus Kippband KB.C.22-13 Silber Herstellernummer: 5082110 „KIPPBAND KB.C.22-13“ Funktionsweise: Verbindung zwischen Fensterflügel und -rahmen an der Unterseite Ermöglicht Kippöffnung des Fensterflügels Verbindung mit rahmenseitigem Scherenlager durch Scherenlagerstift Montage flügelseitig in der Beschlagnut Fließtext: Das Kippband KB.C.22-13 gehört zur activPilot Concept-Serie und wird bei aufliegenden Bandseiten eingesetzt. Es ist geeignet für Aluminium-, Kunststoff- und Stahlfenster. Die Montage erfolgt flügelseitig in der Beschlagnut. Die Oberfläche ist verzinkt, und die Farbe der Bandseite ist silber. Lieferumfang: Kippband KB.C.22-13

Winkhaus Formteil WSK 61Herstellernummer: 1497653 „FORMTEIL WSK 61“ Funktionsweise dient als Unterlegteil für Bauteile ermöglicht Profilanpassung verhindert unzulässige Verschiebungen verdecktliegender Sitz im Blendrahmen Fließtext Das Formteil WSK 61 gehört zur activPilot Concept Serie und wird in Kunststofffenstern verwendet. Es ist für aufliegende Bandseiten konzipiert und hat eine verdecktliegende Position im Blendrahmen. Die Oberfläche ist verzinkt-chromatiert und das Formteil hat eine gelbe Farbgebung. Es ist mit verschiedenen Profilsystemen wie Ideal 2000 bis 8000, Energeto, Dimex, Schüco und Wymar kompatibel. Lieferumfang Formteil WSK 61

Original Winkhaus Drehlagerband DL.K.20-9.LS.WS in WeißHerstellernummer: 4928095 „DREHL.BAND DL.K.20-9.LS.WS“ Funktionsweise:– ermöglicht die Drehöffnung des Fensterflügels– wird flügelseitig mit dem Drehlagerwinkel montiert– verbindet sich mit dem rahmenseitigen Scherenlager über Scherenlagerstift– Montage auf der aufliegenden Bandseite für links angeschlagene Fenster Das Drehlagerband DL.K.20-9.LS.WS gehört zur activPilot Concept Serie und ist für links angeschlagene Fenster aus Aluminium, Holz, Kunststoff oder Stahl mit aufliegender Bandseite geeignet. Es wird am Fensterflügel montiert und bildet zusammen mit dem Drehlagerwinkel eine vollständige Lagerlösung für die Drehfunktion. Die Bandseite ist weiß pulverbeschichtet (ähnl. RAL 9016), das Bauteil selbst verzinkt. Technische Daten:– Bauteiltyp: Drehlagerband– Serie: activPilot Concept– Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl– Falzluft: 12 mm– Flügelüberschlag: 20 mm– Nutmittenlage: 9 mm– Anschlagseite: DIN links– Sichtbarkeit: aufliegend– Öffnungsart/Schaltfolge: Dreh– max. zul. Flügelgewicht: 100 kg– Flügelgewicht bei FFB = 1,1 m: 130 kg– Drehhemmung: ja– Pfostenverbinder: nein– Oberfläche: verzinkt– Farbe Bandseite: weiß (ähnl. RAL 9016)– Oberfläche Bandseite: gepulvert Lieferumfang:– Drehlagerband DL.K.20-9.LS.WS Hinweis: Der "Drehlagerwinkel ERW SL" muss zusätzlich bestellt werden und ist nicht im Lieferumfang enthalten.

Original Winkhaus Balkontürschnäpper BK 73 RC SL in SilberHerstellernummer: 4935920 „BALKONTÜRSCHNÄPPER BK 73 RC SL“ Funktionsweise:– dient zum temporären Schließen von Balkon- oder Terrassentüren– hält die Tür in Schnappstellung ohne Verriegelung– Montage im verdecktliegenden Blendrahmenbereich– wird fest verschraubt, keine Anpressdruckverstellung Der Balkontürschnäpper BK 73 RC SL gehört zur activPilot Concept Serie und wird bei Dreh-Kipp-Türen mit aufliegender Bandseite aus Aluminium eingesetzt. Er ist verdeckt im Blendrahmen montierbar und besitzt keine Anpressdruckverstellung. Die verzinkte Ausführung ist silberfarben und wird als Mehrwegverpackung geliefert. Technische Daten:– Bauteiltyp: Balkontürschnäpper– Serie: activPilot Concept– Fensterwerkstoff: Aluminium– Falzluft: 12 mm– Bauteillänge: 105 mm– Bauteiltiefe: 17 mm– Schraubachse 1: 4,2 mm– Anpressdruckverstellung: nein– Bauteilsitz: Blendrahmen – verdecktliegend– Oberfläche: verzinkt– Farbe: silber Lieferumfang:– Balkontürschnäpper BK 73 RC SL

Winkhaus Getriebe GK.U.925-1.D8,5.G.413 Silber Herstellernummer: 4980089 „Getriebe GK.U.925-1.D8,5.G.413“ Funktionsweise: Ermöglicht Dreh-Kipp-Öffnung von Fenstern Montage in der Beschlagnut mit notwendigen Ausfräsungen im Fensterflügel Überträgt die Bewegung des Fenstergriffes auf andere Beschlagkomponenten Dient zur Positionsveränderung des Fensters Das Getriebe GK.U.925-1.D8,5.G.413 ist Teil der proPilot Serie und wird in der Beschlagnut montiert. Eine Ausfräsung für den Getriebekasten im Fensterflügel ist notwendig. Der Fenstergriff steuert das Getriebe, das die Griffbewegung auf alle weiteren Fensterbeschlagkomponenten überträgt. Geeignet für aufliegende Bandseiten in Aluminium-, Holz-, Kunststoff- und Stahlfenstern. Lieferumfang: Getriebe GK.U.925-1.D8,5.G.413

Winkhaus Oberschiene OS2.1475-1 in Silber Herstellernummer: 2848304 „OBERSCH.OS2.1475-1“ Funktionsweise ermöglicht Dreh- und Kippfunktion von Fensterflügeln verwendbar bei Fensterwerkstoffen aus Aluminium, Holz, Kunststoff und Stahl geeignet für Flügelfalztbreiten von 1225 mm bis 1475 mm Besitzt einen Achtkantbolzen als Verschlusspunkt Fließtext Die Oberschiene OS2.1475-1 gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten verwendet. Sie unterstützt die Dreh- und Kippfunktion und ist für Fenster aus Aluminium, Holz, Kunststoff und Stahl geeignet. Die Bandseite ist für DIN links und DIN rechts ausgelegt. Das Bauteil ist in Silber und besitzt eine verzinkte Oberfläche. Lieferumfang Oberschiene OS2.1475-1

Original WINKHAUS Schließblech FSSW 12 für Holzfenster mit 12 mm Falzluft & Kunststofffenster mit 12 bzw. 13 mm Falzluft   links und rechts verwendbar Schließblechposition in Lehrensatz integrierbar Material: Zinkdruckguss Oberfläche galvanisch verzinkt   Produktmaße: 46 x 13 x 8 mm (LxBxH)   Die Bezeichnung FSSW 12 ist auf der Rückseite eingraviert. Es handelt sich hier um einen Auslaufartikel – Altersbedingt können Spuren am Artikel vorhanden sein.

Winkhaus Schere SH2.T.18-13-12.LS in Silber Herstellernummer: 4989759 „SCHERE SH2.T.18-13-12.LS“ Funktionsweise ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene montiert mit rahmenseitigem Scherenlagerstift für links angeschlagene Holzfenster mit aufliegender Bandseite Die Schere SH2.T.18-13-12.LS gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten in Holzfenstern eingesetzt. Der Bauteiltyp ermöglicht eine Dreh- und Kippöffnung des Fensterflügels und ist fertig zur Verbindung zwischen Fensterflügel und -rahmen an der Oberseite des Fensters vorgesehen. Die Bandseite ist silberfarben und verzinkt. Lieferumfang Schere SH2.T.18-13-12.LS

Original Winkhaus Getriebe GR-OF-D-7,5 SL aus der Beschlagserie easyPilot Soleil (Drehbeschläge)Herstellernummer: 2487385 "GETRIEBE GR-OF-D-7,5 SL" Produktinformationen:- Konstanter Griffsitz ist Standard- Variabler Griffsitz ist möglich- Positionierung am losen Stück möglich- Fenstergriffbefestigung mittels M5 x ..., DIN 965, 43 mm Schraubabstand- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten- Dornmaß 7,5 mm- Aufnahme für Vierkant 7 mm- Getriebehub 18,5 mm bei Fenstergriffdrehung um 90°- Bohr- und Fräsbild siehe Kapitel Einbauzeichnungen

Winkhaus Schließblech SBA.K.161.P5.DFE.RS.LK.N mit grauer Topcoat-Beschichtung Herstellernummer: 5092764 „SCHLIESSBL.SBA.K.161.P5.DFE.RS.LK.N-GR“ Funktionsweise geeignet für Dreh-Kipp-Fenster verdeckte Befestigung auf der Bandseite erhöht den Anpressdruck um + 0,5 mm für rechts angeschlagene Kunststofffenster Fließtext Das Schließblech SBA.K.161.P5.DFE.RS.LK.N gehört zur activPilot Topstar Serie und wird für vollverdecktliegende Bandseiten in Kunststofffenstern eingesetzt. Es ist mit verschiedenen Profilsystemen wie Ideal 4000, Ideal 5000, Ideal 6000, Ideal 7000, Ideal 8000 und Energeto kompatibel. Mit grauer Topcoat-Beschichtung, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Lieferumfang Schließblech SBA.K.161.P5.DFE.RS.LK.N

Winkhaus Oberschiene OS1.600.E in Silber Herstellernummer: 4926108 „Oberschiene OS1.600.E“ Funktionsweise Ermöglicht Kipp- und Drehöffnung des Fensterflügels Flügelseitige Kopplung für aufliegende Bandseite Einsetzbar bei links und rechts angeschlagenen Fenstern Für Fenster aus Aluminium, Holz, Kunststoff und Stahl Die Oberschiene OS1.600.E gehört zur activPilot Concept Serie und ist einsetzbar in aufliegenden Bandseiten für Fenster aus diversen Werkstoffen. Die Schiene unterstützt eine Kipp- sowie Drehöffnung des Flügels. Ausgestattet mit einer silbernen verzinkten Oberfläche, ist das Bauteil für Flügelfalzen zwischen 370 mm und 600 mm geeignet. Lieferumfang Oberschiene OS1.600.E

Original Winkhaus Getriebeschiene GAK.2000-2.D-6 aus der Beschlagserie activPilot.Herstellernummer: 5041248 “GETRIEBE GAK.2000-2.D-6” Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß -6  mm– In der Beschlagnut klemmbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Getriebeschlosskasten vom Falz her einfräsbar– Getriebeschlosskasten einbohrbar– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1750 - 2000 mm Flügelfalzhöhe Griffsitz:1050 mm (G 1050) Anzahl Sicherheitsschließzapfen: 2 Stück (GAK.2000-2.D-6)Die Bezeichnung "GAK 2000 D-60" ist auf der Schiene eingraviert.

Winkhaus Anschlussschiene AS1 – Pilot Serie links und rechts verwendbar für Holz- und Kunststofffenster   Produktbeschreibung: Pilot Anschlussschiene mit – Kippverriegelung aus Stahl – Anpressdruckverstellung – Mittenfixierung – verzinkter und chromatierter Oberfläche (DIN 50941 C) – Stulpbreite 16 mm – ohne Stulpzahnaufnahme, mit Bolzen zum Einhängen   Hinweis: Es handelt sich hier um einen Auslaufartikel. Altersbedingt können Spuren vorhanden sein. Der Artikel ist neu und unbenutzt.

Winkhaus Getriebe GAK.1195-2.D7,5 in Silber Herstellernummer: 4980490 „GETRIEBE GAK.1195-2.D7,5“ Funktionsweise: Übertragung der Griffbewegung auf Fensterbeschlag-Komponenten Schaltung des Getriebes mittels Fenstergriff Einlassgetriebe montiert in der Beschlagnut Einbau erfordert Ausfräsung im Fensterflügel Fließtext: Das Getriebe GAK.1195-2.D7,5 gehört zur duoPort SK Serie und dient der Steuerung der Dreh-Kipp-Öffnungsart in Aluminium, Holz, Kunststoff und Stahl. Es wird flügelseitig in die 16 mm Beschlagnut eingeschlossen, wobei der Einbau eine spezielle Ausfräsung erfordert. Mit 7,5 mm Dornmaß ist es für verschiedene Fensterwerkstoffe geeignet. Lieferumfang: Einlassgetriebe GAK.1195-2.D7,5

Original Winkhaus Oberschiene OX 825 SL – autoPilot Progress– links und rechts verwendbar– ohne Schließzapfen– Mittenfixierung der Oberschiene löst sich selbstständig durch Eindrehen der Beschlagschraube– Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt)– integrierte Schaltsperre in Kippstellung– progressiver Scherenanzug von 18 auf 25 mm ab OX 825 SL– Stulpbreite 16 mm– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbundenLieferumfang:– Oberschiene OX 825 SLEs handelt sich hier um einen Auslaufartikel – nur noch begrenzte Restbestände vorhanden!Auf beiden Seiten ist die Bezeichnung “OX 825” eingraviert.TIPP: Die OX 825 kann alternativ für die Oberschiene OR 800/0 genommen werden. Die Schienen sind nahezu identisch und 100 % miteinander kompatibel.
