Winkhaus Verbindungsstange R SL aus der Beschlagserie activPilot. Herstellernummer: 1883280 “VERBINDUNGSSTANGE R SL” Produktmerkmale: – Dient zur Verbindung zweier Langteile mit Verzahnung

Winkhaus Verbindungsstück VBST.370.RC-N aus der Beschlagserie activPilot. Herstellernummer: 5043231 “VERBINDUNGSSTÜCK VBST.370.RC-N” Produktmerkmale: – Verbindung von zwei Zahnschuhen, z.B. Eckumlenkung E1 mit einer Mittenverriegelung MK – in der Beschlagnut klemmbar – Mittenfixiert – Ablängbereich 250 mm – Bauteillänge 370 mm Die Bezeichnung “VBST 370 RC-N” ist auf der Schiene eingraviert.

Winkhaus Verlängerungsschiene V.AK.450-1 aus der Beschlagserie activPilot. Herstellernummer: 4942706 “VERLÄNGERUNGSSCHIENE V.AK.450-1” Produktmerkmale: – Dient zum Positionieren eines Verschlußpunktes nahe dem Flügellager (verwendbar bis WK2/RC 2/RC 2N) – Senkrecht und waagerecht verwendbar – Nicht verlängerbar – In der Beschlagnut klemmbar – Rechts und links verwendbar – Bauteillänge 450 mm – Ablängbereich 250 mm – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Die Bezeichnung “V AK 450-1” ist auf der Schiene eingraviert.

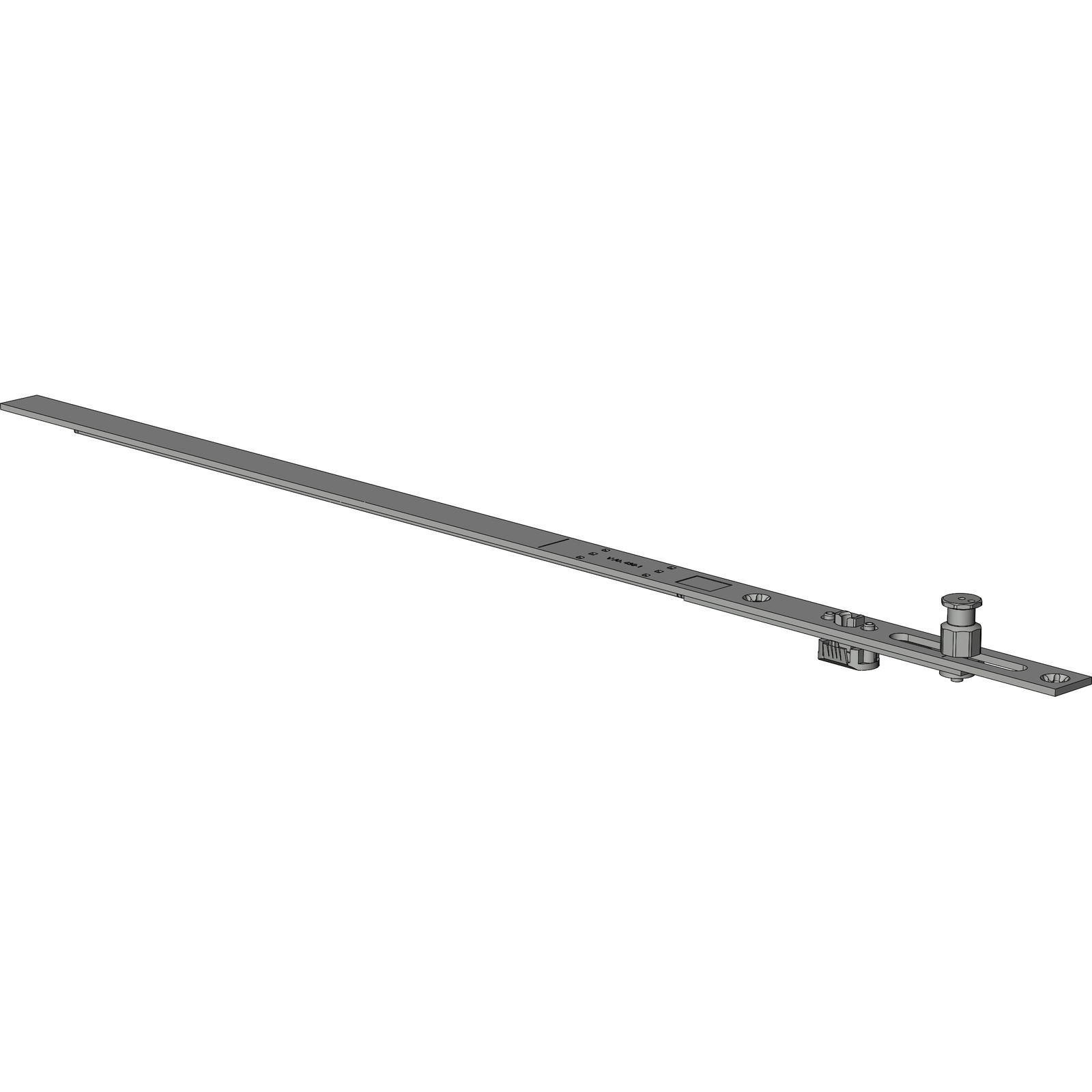

Winkhaus Verlängerungsschiene V.AK.450-1.BS16 Silber Herstellernummer: 5022129 „Verlängerungsschiene V.AK.450-1.BS16“ Funktionsweise erweitert die Verschlusspunktausführung auf BS16 einfache Integration in Dreh-Kipp-Beschläge verwendbar mit aufliegender Bandseite für verschiedene Fensterwerkstoffe geeignet Fließtext Die Verlängerungsschiene V.AK.450-1.BS16 gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten konzipiert. Sie kann in Fenstern aus Aluminium, Holz, Kunststoff und Stahl eingesetzt werden und erweitert die Verschlusspunkte auf BS16. Das Produkt wird in silberner Farbe geliefert und ist verzinkt für Korrosionsschutz. Lieferumfang Verlängerungsschiene V.AK.450-1.BS16

Winkhaus Verlängerungsschiene V.AK.450-1 mit grauer Topcoat-Beschichtung Herstellernummer: 5029523 „VERLÄNGERUNGSSCHIENE V.AK.450-1.LK.GR“ Funktionsweise: erweitert die Länge des Fensterflügels Ausführung mit einem Verschlusspunkt Ausgestattet mit Achtkantbolzen Klemmung vorhanden Die Verlängerungsschiene V.AK.450-1 gehört zur activPilot Serie und wird für Dreh-Kipp-Beschläge eingesetzt, insbesondere bei Sonderlösungen innerhalb der activPilot Topcoat-Linie. Mit grauer Topcoat-Beschichtung, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Sie ist aus Zink-Druckguss gefertigt, RC-tauglich und passt zu Fenstern aus Aluminium, Holz, Kunststoff und Stahl. Lieferumfang: Verlängerungsschiene V.AK.450-1

Winkhaus Verlängerungsschiene VK.AK.450-1 aus der Beschlagserie activPilot. Herstellernummer: 5002559 “VERLÄNGERUNGSSCHIENE VK.AK.450-1” Produktmerkmale: – Dient zum Positionieren eines Verschlußpunktes nahe dem Flügellager (verwendbar bis WK2/RC 2/RC 2N) – Senkrecht und waagerecht verwendbar – mit der Winkhaus Standardverzahnung koppelbar – In der Beschlagnut klemmbar – Rechts und links verwendbar – Bauteillänge 450 mm – Ablängbereich 250 mm – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Die Bezeichnung “VK AK 450” ist auf der Schiene eingraviert.

Winkhaus Verlängerungsschiene VR 0 in Silber Funktionsweise Erweitert die Funktionalität von Dreh-Kipp-Beschlägen Kopplung über Zahnschuh-Zahnstange Klemmfunktion zur sicheren Befestigung Anpassbar für unterschiedliche Stulplängen Die Verlängerungsschiene VR 0 gehört zur activPilot Concept Serie und ist für Dreh-Kipp-Beschläge mit aufliegender Bandseite konzipiert. Sie kann in Aluminium-, Holz-, Kunststoff- oder Stahlfenstern verbaut werden und bietet Flexibilität bei der Stulplänge von 200 mm bis 450 mm. Die Schiene ist verzinkt und in Silber ausgeführt. Lieferumfang Verlängerungsschiene VR 0

Winkhaus Verlängerungsschiene VR 0/450 in Silber Herstellernummer: 1888304 „VERLÄNGERUNGSSCHIENE VR 0/450 SL“ Funktionsweise: Zahnschuh-Koppelung mit Zahnstange Einsetzbar in aufliegender Bandseite Geeignet für Dreh-Kipp-Beschläge Einstellbereich von 200 mm bis 450 mm Fließtext: Die Verlängerungsschiene VR 0/450 gehört zur Winkhaus activPilot Concept Serie und wird in aufliegenden Bandseiten für Dreh-Kipp-Beschläge eingesetzt. Sie ist kompatibel mit Fenstersystemen aus Aluminium, Holz, Kunststoff und Stahl. Die Koppelung erfolgt über Zahnschuh und Zahnstange bei einem Einstellbereich von 200 mm bis 450 mm. Die Bandseite ist in Silber gehalten, und das Bauteil hat eine verzinkte Oberfläche. Lieferumfang: Verlängerungsschiene VR 0/450

Winkhaus Verlängerungsschiene VR 1/200 links und rechts verwendbar   Produktbeschreibung: Schließzapfen als von Hand verstellbarer Rastexzenter Stulpbreite 16 mm Mittenfixierung   Anwendungsbereich: 200 mm Es handelt sich hier um die kurze Version der VR 1. Die VR 1/200 kann nicht mehr gekürzt werden, sondern ist nur für den 200 mm Anwendungsbereich verwendbar!

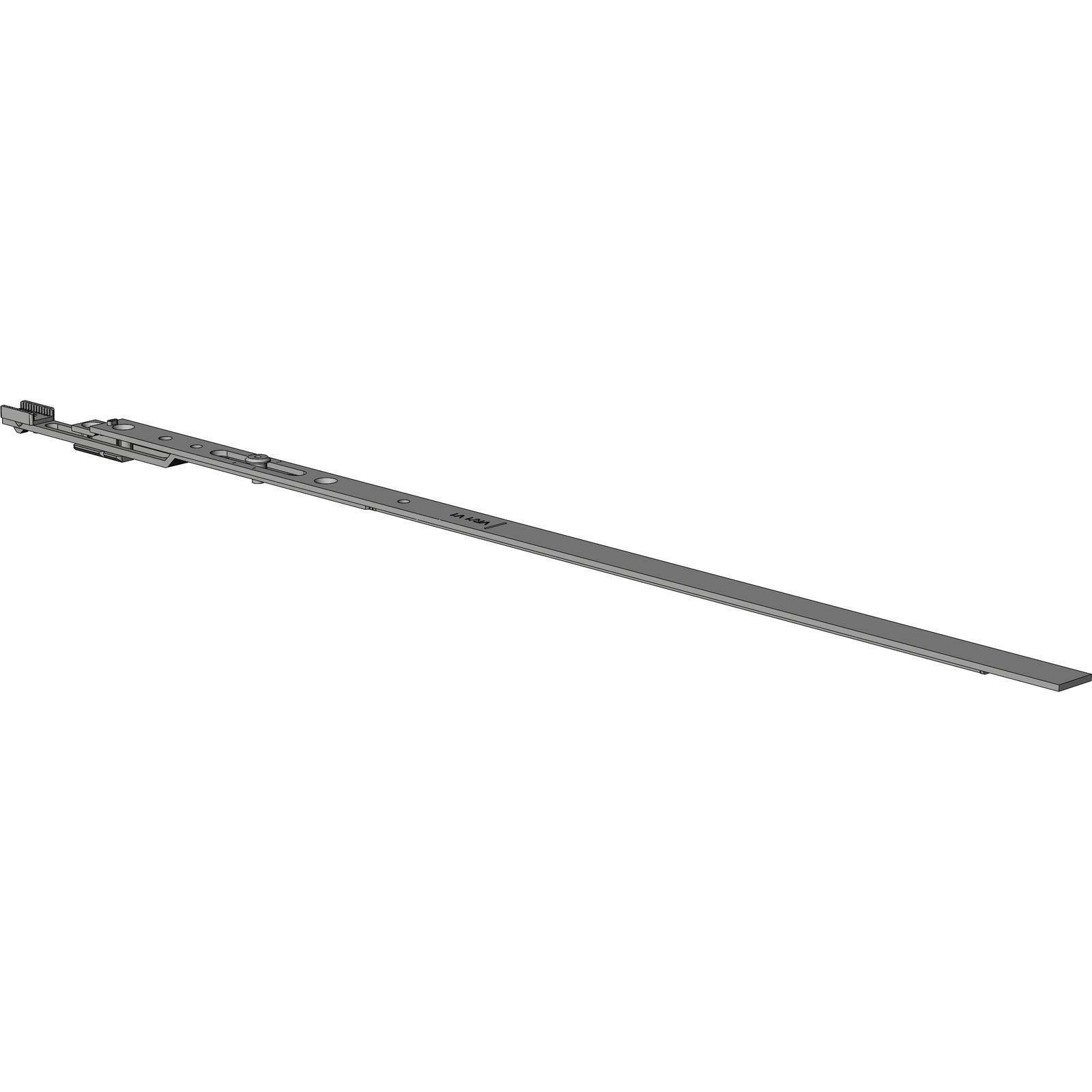

Winkhaus Verlängerungsschiene VR/0 in Silber Herstellernummer: 5073258 „VERLÄNGERUNGSSCHIENE VR/0 SL“ Funktionsweise: zur Verlängerung der Beschlagsysteme verbindet Zahnschuh mit Zahnstange anwendbar auf links und rechts anschlagenden Fensterflügel mit Silikonoberfläche für verbesserte Witterungsbeständigkeit Die Verlängerungsschiene VR/0 gehört zur activPilot Concept Serie und ist Teil der Dreh-Kipp-Beschläge für aufliegende Bandseiten. Sie dient zur Anpassung der Flügellänge bei unterschiedlichen Fenstergrößen und ist mit links- und rechtsanschlagenden Fenstern einsetzbar. Die Schiene ist in Silber ausgeführt und verzinkt. Lieferumfang: Verlängerungsschiene VR/0 SL

Winkhaus Verlängerungsschiene VR/1 SL zur Verbindung zwischen Verzahnungsenden und Standardverzahnung der Beschlagserien autoPilot / activPilot. Herstellernummer: 1794447 “VERLÄNGERUNGSSCHIENE VR/1 SL”   Produktmerkmale: – links und rechts verwendbar – Schließzapfen als von Hand verstellbarer Rastexzenter – Mittenfixierung – Ablängbereich 250 mm – Stulpbreite 16 mm – zur Verbindung zwischen Verzahnungsenden und Standardverzahnung – senkrecht und waagerecht verwendbar   Anwendungsbereich: 200 – 450 mm   Die Bezeichnung “VR1-V1” ist auf der Schiene eingraviert.

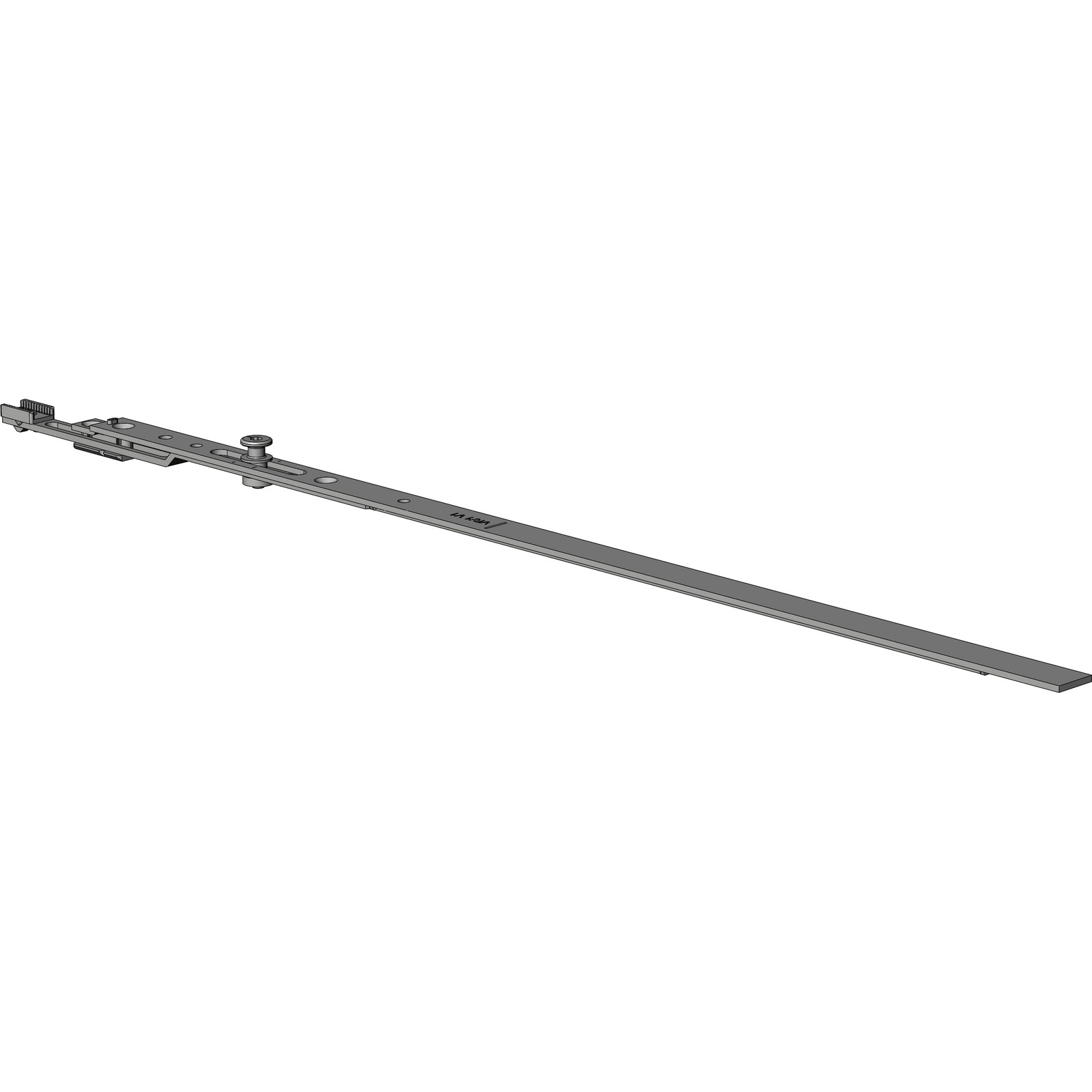

Winkhaus Verlängerungsschiene VR/1 WK in Silber Herstellernummer: 5073261 „Verlängerungsschiene VR/1 WK“ Funktionsweise: verwendet für Dreh-Kipp-Beschläge mit aufliegender Bandseite verbindet Zahnschuh mit Zahnstange einhaltiger Verschlusspunkt mit WK Bolzen einstellbar für verschiedene Stulplängen Die Verlängerungsschiene VR/1 WK gehört zur activPilot Concept Serie und wird mit Dreh-Kipp-Beschlägen verwendet, die eine aufliegende Bandseite besitzen. Sie ist in verschiedenen Fensterwerkstoffen wie Aluminium, Holz, Kunststoff und Stahl einsetzbar. Die Verbindung erfolgt durch einen Zahnschuh und eine Zahnstange. Die Schiene ist silberfarbig verzinkt und für DIN linke und rechte Anschlagseiten geeignet. Lieferumfang: Verlängerungsschiene VR/1 WK

Winkhaus Verlängerungsschiene VR1/450SL in Silber Herstellernummer: 1885701 „VERLÄNGERUNGSSCHIENE VR1/450SL“ Funktionsweise: Ermöglicht die Verlängerung der Stulpe auf bis zu 450 mm Ausführung mit 1 Rastexzenter-Verschlusspunkt Koppelung über Zahnschuh mit Zahnstange Für linke und rechte Anschlagseite geeignet Die Verlängerungsschiene VR1/450SL gehört zur autoPilot Concept Serie und ist für Türen mit aufliegender Bandseite konzipiert. Sie kann in Aluminium-, Holz-, Kunststoff- und Stahltüren eingesetzt werden. Die Schiene ist silberfarben und verfügt über keine Klemmung, ausgestattet mit einer verzinkten Oberfläche. Lieferumfang: Verlängerungsschiene VR1/450SL

Winkhaus Verlängerungsschiene VS.U.360-0 in Silber Herstellernummer: 5031623 „Verlängerungsschiene VS.U.360-0“ Funktionsweise Verlängert die Führungsschiene im Fensterbaubeschlag Eingesetzt in Dreh-Kipp-Fenster Koppelstelle zwischen Zahnschuh und Zahnstange Für rechts- und linksanschlagende Fenster geeignet Fließtext Die Verlängerungsschiene VS.U.360-0 ist Teil der proPilot Serie und wird in Dreh-Kipp-Beschlägen mit aufliegender Bandseite verwendet. Die Anwendung findet in Kunststofffenstern mit einer Flügelbeschlagnut von 16 mm statt. Das Bauteil ist verzinkt und zeigt die Farbe Silber. Es eignet sich zur Koppelung über Zahnschuh und Zahnstange. Lieferumfang Verlängerungsschiene VS.U.360-0

Winkhaus Verlängerungsschiene VS.U.360-1 Silber Herstellernummer: 5031622 „Verlängerungsschiene VS.U.360-1“ Funktionsweise: Ermöglicht Verlängerung der Schienenführung Ausführung mit Rundbolzen als Verschlusspunkt Koppelstelle mit Zahnschuh und Zahnstange Anschlagseite variabel: DIN links und rechts Die Verlängerungsschiene VS.U.360-1 gehört zur proPilot Serie und wird bei aufliegenden Bandseiten in Kunststofffenstern eingesetzt. Das Bauteil ist für den Einsatz in Dreh-Kipp-Beschlägen konstruiert und bietet eine einstellbare Stulplänge zwischen 175 mm und 360 mm. Die Oberfläche ist verzinkt und silberfarben ausgeführt. Lieferumfang: Verlängerungsschiene VS.U.360-1

Winkhaus Verriegelung Mittelstoß PPAS.LS Silber Herstellernummer: 5114722 „VERRIEGELUNG MITTELSTOSS PPAS.LS“ Funktionsweise: dient zur Verriegelung im Mittelstoßbereich geeignet für Schiebesysteme Koppelstelle mit Achtkantbolzen kein Klemmen erforderlich Die Verriegelung Mittelstoß PPAS.LS gehört zur primePort AS Serie und ist für Schiebesysteme konzipiert. Sie ist für verschiedene Fensterwerkstoffe wie Aluminium, Holz, Kunststoff und Stahl geeignet. Die Oberfläche des Bauteils ist verzinkt und es ist silberfarben ausgeführt. Dieses Produkt kommt ohne Klemmvorrichtung aus. Lieferumfang: Verriegelung Mittelstoß PPAS.LS

Winkhaus Verriegelung Mittelstoss PPAS.RS Silber Herstellernummer: 5114721 "Verriegelung Mittelstoss PPAS.RS" Funktionsweise: Verwendung mit Schiebebeschlägen primePort AS Geeignet für rechts anschlagende Portale Kopplung über Achtkantbolzen Keine Klemmung notwendig Die Verriegelung Mittelstoss PPAS.RS gehört zur primePort Schiebebeschläge Serie und ist eine Speziallösung für Anwendungen mit primePort AS. Sie kann bei Aluminium, Holz, Kunststoff und Stahlfenstern eingesetzt werden. Die Oberfläche ist in Silber verzinkt ausgeführt. Lieferumfang: Verriegelung Mittelstoss PPAS.RS

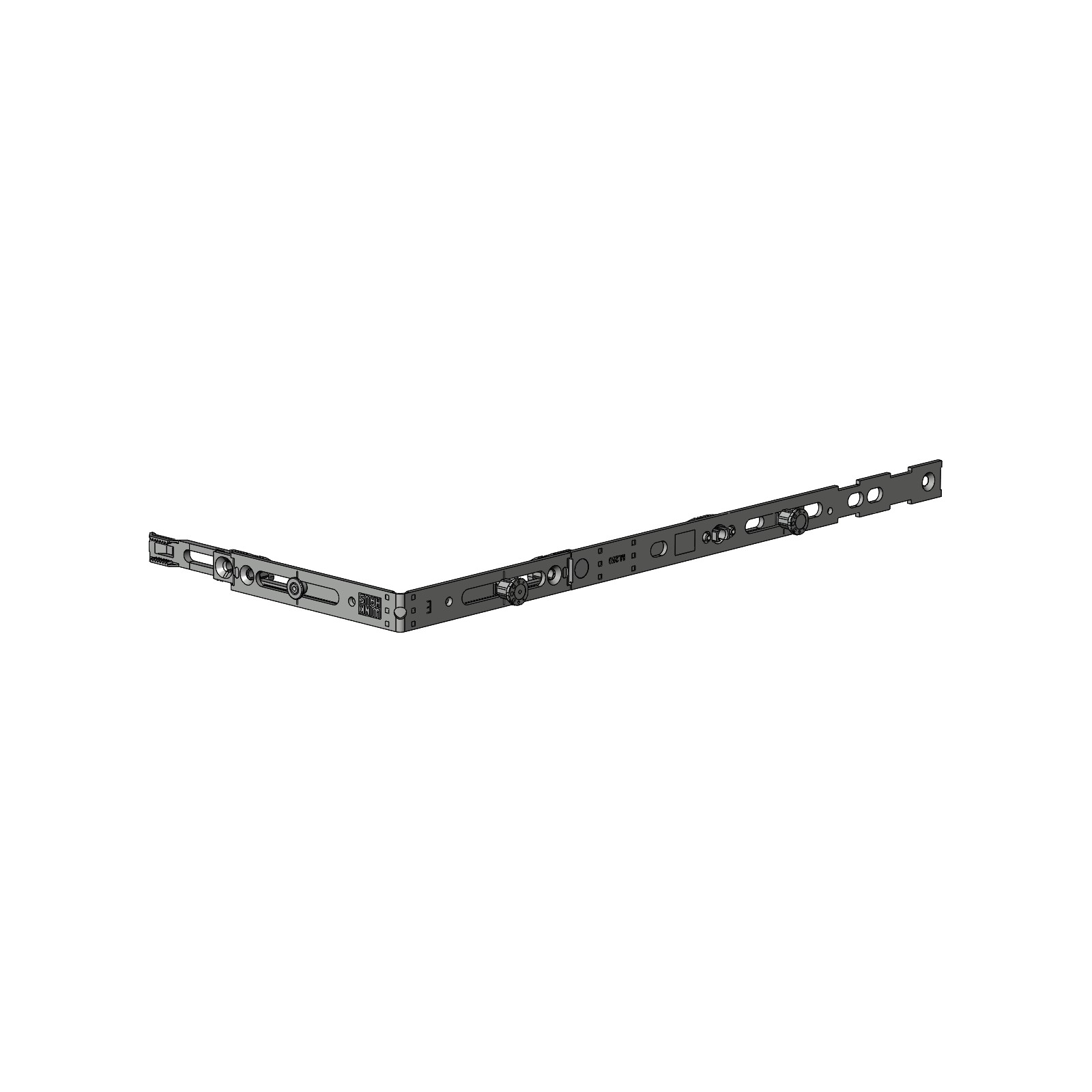

Winkhaus Mittenverriegelung E1.F.M.250-1 Silber Herstellernummer: 4942465 „VERRIEGELUNG UNTEN E1.F.M.250-1“ Funktionsweise Mittenverriegelung zur Flügelsicherung Einsatz auf aufliegender Bandseite Achtkantbolzen als Verschlusspunkt Geeignet für DIN links und DIN rechts Anwendungen Fließtext Die Mittenverriegelung E1.F.M.250-1 gehört zur activPilot Concept Serie und ist für die Dreh-Kipp-Beschläge mit aufliegender Bandseite konzipiert. Sie ist für Fenster aus Aluminium, Holz, Kunststoff und Stahl geeignet und verfügt über eine 16 mm Beschlagnut. Die Oberfläche der Verriegelung ist verzinkt und in Silber gehalten. Lieferumfang Mittenverriegelung E1.F.M.250-1

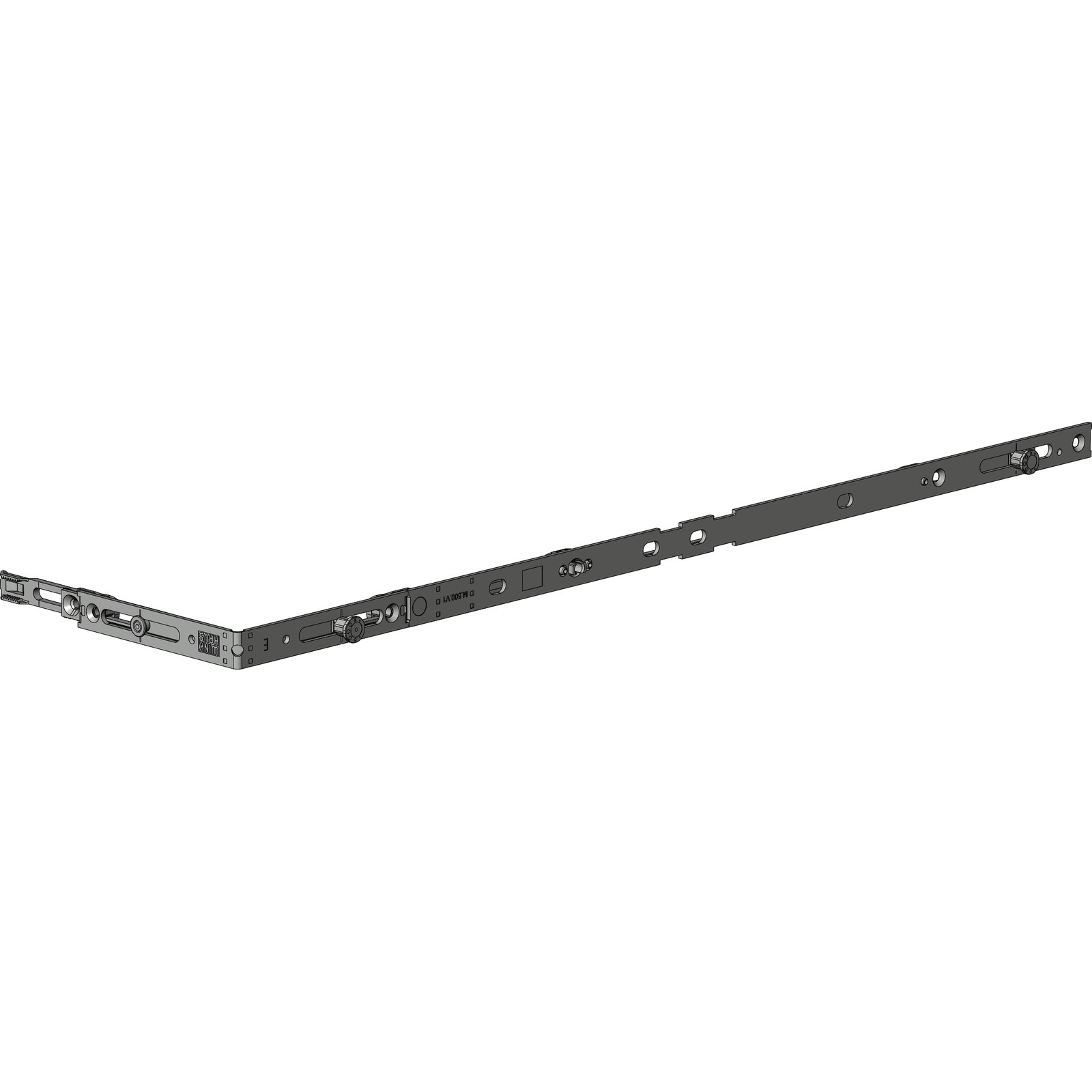

Winkhaus Verriegelung unten E1.F.M.500-1 Silber Herstellernummer: 4942466 „VERRIEGELUNG UNTEN E1.F.M.500-1“ Funktionsweise: ein Punkt Verriegelung durch Achtkantbolzen verwendet für linken und rechten Anschlag Klemmung vorhanden mit Eckumlenkung kombinierbar Die Verriegelung unten E1.F.M.500-1 gehört zur activPilot Concept Serie und wird bei Dreh-Kipp-Beschlägen mit aufliegender Bandseite eingesetzt. Sie ist für Aluminium-, Holz-, Kunststoff- und Stahlfenster geeignet. Die Oberfläche ist verzinkt und das Bauteil ist in Silber gehalten. Lieferumfang: Verriegelung unten E1.F.M.500-1

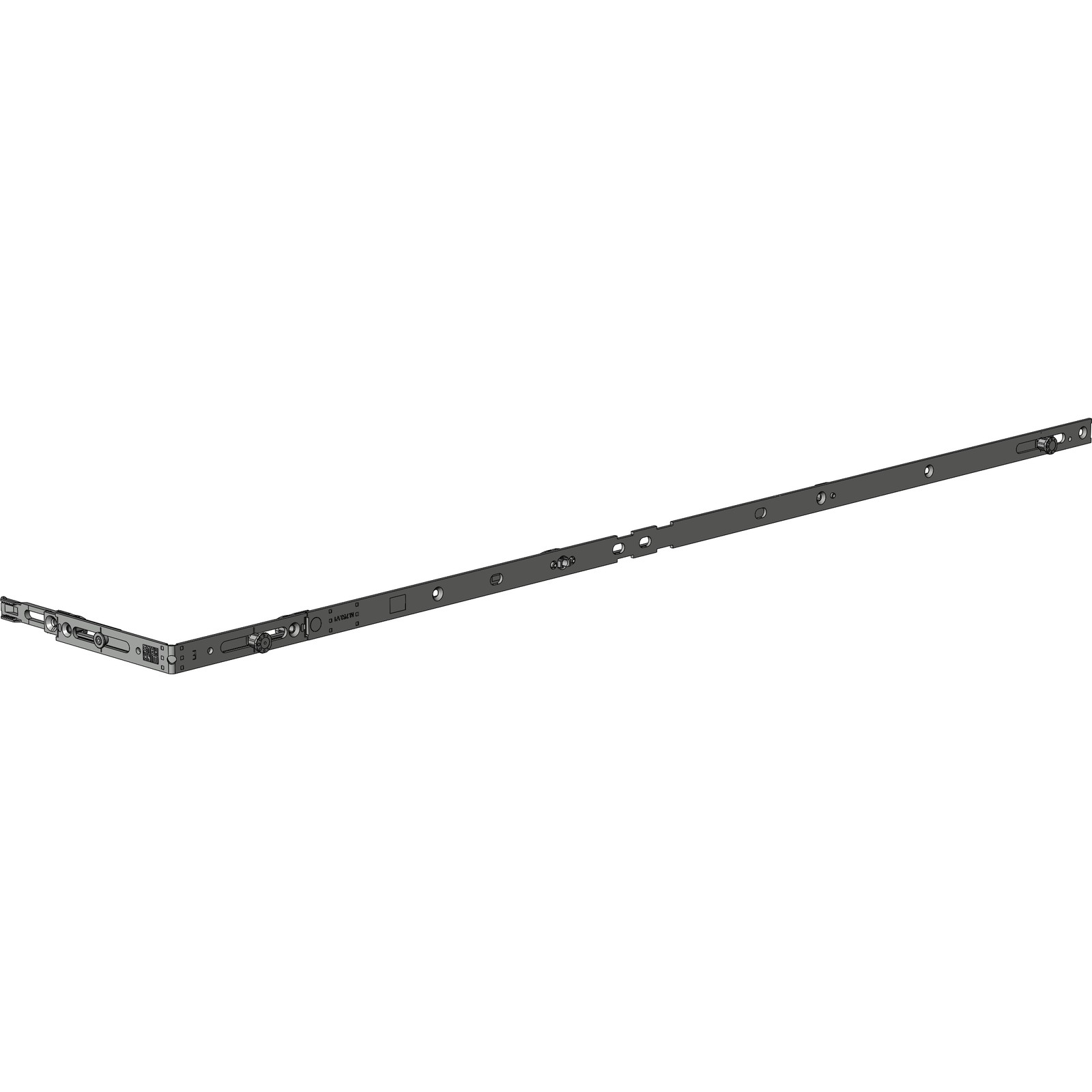

Winkhaus Verriegelung E1.F.M.750-1 in Silber Herstellernummer: 4942467 „VERRIEGELUNG UNTEN E1.F.M.750-1“ Funktionsweise: verwendet Achtkantbolzen als Verschlusspunkt maximale Stulplänge beträgt 750 mm verwendbar für DIN linke und DIN rechte Anschlagseite integriert Eckumlenkung als zusätzliches Bauteil Die Verriegelung E1.F.M.750-1 gehört zur activPilot Concept Serie und dient als Mittenverriegelung in Dreh-Kipp-Beschlägen mit aufliegender Bandseite. Sie eignet sich für Fenster aus Aluminium, Holz, Kunststoff und Stahl mit einer Beschlagnut von 16 mm. Das Bauteil ist für Sicherheitsklassen bis RC-tauglich und verfügt über eine silberne, verzinkte Oberfläche. Lieferumfang: Verriegelung E1.F.M.750-1

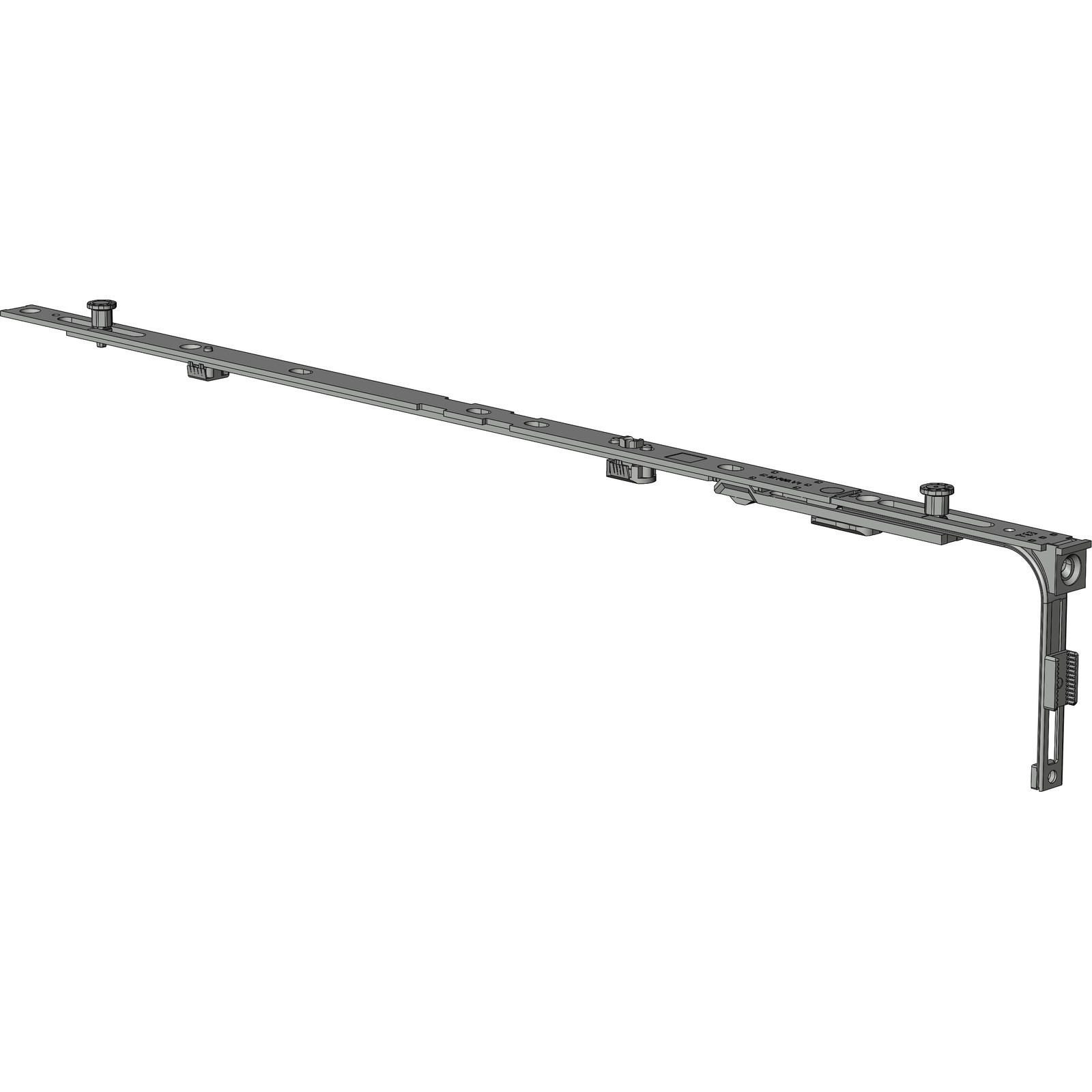

Winkhaus Verriegelung Unten E3.L.M.500-1.C Silber Herstellernummer: 4942464 „VERRIEGELUNG UNTEN E3.L.M.500-1.C“ Funktionsweise dient zur Verriegelung von Fensterflügeln Besitzt einen Achtkantbolzen als Verschlusspunkt wird mit Zahnschuh ohne Ankopplung gekoppelt Verriegelung für DIN rechts und DIN links Anschlag Fließtext Die Verriegelung Unten E3.L.M.500-1.C gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten in Fenstersystemen mit 16 mm Beschlagnut eingesetzt. Sie ist für diverse Fensterwerkstoffe geeignet, darunter Aluminium, Holz, Kunststoff und Stahl. Das Bauteil ist mit einer verstärkten Klemmung ausgestattet und RC-tauglich. Die Oberfläche ist verzinkt und in Silber ausgeführt. Lieferumfang – Verriegelung Unten E3.L.M.500-1.C

Original WINKHAUS Verschlusssensor VS-A/B 25 SL Verschlusssensoren für Alarm- und Überwachungsanlagen Produktinformationen: Kontaktschließblech VS-A/B 06 SL und VS-A/B 25 SL zur kontrollierten Öffnungs- oder VerschlussüberwachungVdS-zugelassenes Kontaktschließblech mit Schließkontakt und Sabotageschleife für Alarm- und Überwachungsanlagen Technische Daten:Schaltspannung max. 48 V DCSchaltstrom max. 0,5 ATransportstrom max. 1,0 AKontaktwiderstand max. 150 m OSchaltleistung max. 10 W rein ohmsche LastTemperaturbereich -20° C bis +70° CSchutzart IP67 nach DIN 40050Lebensdauer min. 10^7 Schaltspiele Anschlussart für VS-A/B 25max. 25 m angegegossenes Anschlusskabel, weiß, 4 x 0,22 mm^2Durchmesser 3,5 mm Einsatzbereich:Das Produktsortiment autoPilot Control dient der elektronischen Überwachung von Fenstern und Türen. Die Verschlusssensoren sind gemäß VdS als Einbruchmelder ohne Systembindung vorgesehen:VS-A/B 06 SL und VS-A/B 25 SL• Kombinierte Öffnungs- und Verschlussüberwachung in Einbruchmeldeanlagen (EMA) in der Klasse A und B Bisher wurden Reedkontakte zur Fensterüberwachung überwiegend sichtbar am Fensterflügel und Fensterrahmen angebracht.Die Winkhaus autoPilot Control Verschlusssensoren für Alarm- und Überwachungsanlagen sind in den Fensterbeschlag integriert und dadurch nicht unmittelbar zu erkennen.   Lieferumfang:1x Verschlusssensor VS-A/B 25 SL1x Anleitung Deutsch/Englisch
