Winkhaus Flügellagerstopfen S.FL.K.BR in BraunHerstellernummer: 4927423 „Flügellagerstopfen S.FL.K.BR“ Funktionsweise Wird in das Flügellager gesteckt Schützt die Höhenverstellung vor Schmutz Geeignet für links und rechts angeschlagene Fenster Verwendung in Dreh-Kipp-Beschlägen mit aufliegender Bandseite Fließtext Der Flügellagerstopfen S.FL.K.BR ist Teil der activPilot Concept Serie und wird zur Abdeckung und zum Schutz der Höhenverstellung in Dreh-Kipp-Beschlägen verwendet. Der Stopfen kann in Kunststofffenstern eingebaut werden und ist für aufliegende Bandseiten konzipiert. Die Bandseite ist in braun beschichtet, ähnlich RAL 8019. Lieferumfang Flügellagerstopfen S.FL.K.BR

Original WINKHAUS Schere SK.U.2.20-13 links aus der Beschlagserie proPilot. Herstellernummer: 4992369 “SCHERE SK.U.2.20-13.LS” Produktinformationen:– Schere SK.U.2. …, Einsatzbereich 1050 bis 1400 mm– Für 20 mm Überschlag– Für 13 mm Nutlage– Winkelbandschere– Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt)– Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm)– Sichtbare Teile in Silber– Flügelgewicht max. 100 kg– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden– Anpressdruckverstellung ±0,8 mm an den Verriegelungsbolzen der Oberschiene Lieferumfang:– Schere SK.U.2.20-13 links Die Bezeichnung “UP-13” ist auf dem Scherenband (siehe Foto) eingraviert. Auf der Oberseite lässt sich die Prägung “SK.U.2” finden. Die Gravur kann je nach aktueller Version der Schere abweichen.

Original Winkhaus Mittenverriegelung MK.PA.250-1 aus der Beschlagserie Winkhaus activPilot Comfort – Parallelabstellung Herstellernummer: 4965415 “MITTENVER.MK.PA.250-1” Produktinformationen: – Rechts und links verwendbar – In der Beschlagnut klemmbar – Stulpbreite 16 mm – Mittenfixierung serienmäßig – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Lieferumfang: – Winkhaus Mittenverriegelung MK.PA.250-1 (nur kompatibel mit Parallelabstellung!) Die Bezeichnung “MK PA 250” ist auf der Mittenverriegelung eingraviert.

Winkhaus Schließblech SBA.K.62 in Silber Herstellernummer: 4926222 „SCHLIESSBL.SBA.K.62“ Funktionsweise ermöglicht Dreh-Kipp-Öffnungsart nutzbar auf sowohl DIN links als auch DIN rechts Anschlagseite Anpressdruck von +0,5 mm Befestigung über Fensterbauschraube Das Schließblech SBA.K.62 ist Teil der activPilot Serie und wird bei Kunststofffenstern eingesetzt. Die Befestigung erfolgt mithilfe einer Fensterbauschraube, wobei das Bauteil sowohl für links- als auch rechtsseitige Anschläge verwendet werden kann. Die silberne Verzinkung passt zu den Profilsystemen Gealan - S 3000, S 6000, S 7000, S 8000 und Gealan - S 9000. Lieferumfang Schließblech SBA.K.62

Winkhaus Ecklager ESV 6-3-16 in Titanfarbig Herstellernummer: 2010481 „ECKLAGER ESV 6-3-16“ Funktionsweise: Verbindung zwischen Fensterflügel und -rahmen an der Unterseite Ermöglicht verschiedene Öffnungsarten des Fensterflügels Montage am Fensterrahmen und Verbindung mit flügelseitigem Flügellager Einsetzbar in Dreh-Kipp-Systemen Das Ecklager ESV 6-3-16 gehört zur autoPilot Progress Serie und ist für den Einsatz bei Dreh-Kipp-Beschlägen konzipiert. Es wird am Fensterrahmen an der Unterseite montiert und mit dem Flügellager verbunden. Geeignet für Aluminium-, Kunststoff- und Stahlfenster. Die Bandseite ist titanfarbig gepulvert ausgeführt. Lieferumfang: Ecklager ESV 6-3-16

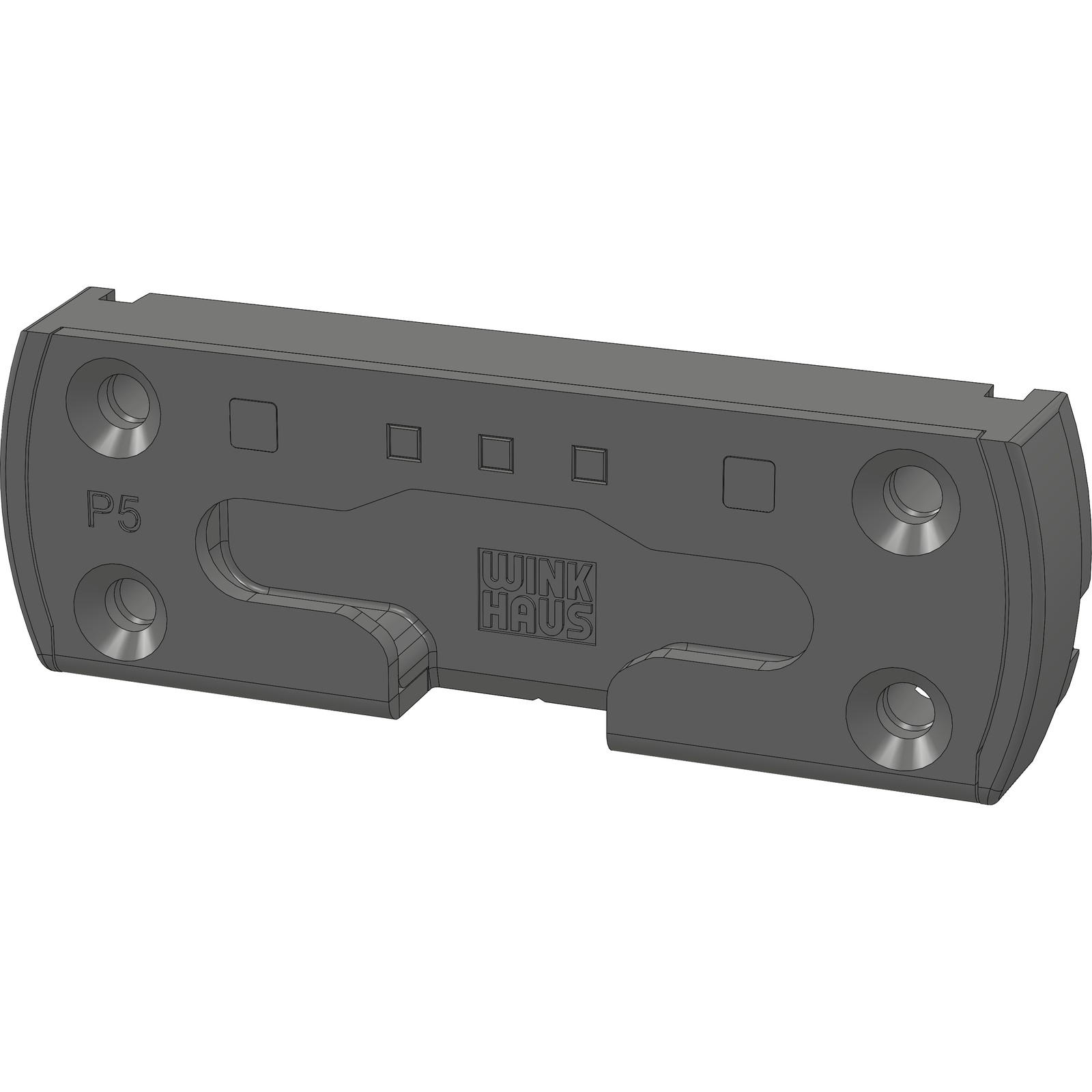

Winkhaus Kippschließblech SBK.K.166.P5 in Anthrazitgrau Herstellernummer: 5033212 „KIPPSCHLIEßBLECH SBK.K.166.P5.ES“ Funktionsweise Befestigung mit Fensterbauschrauben Dreh-Kipp-Schaltfolge Anpressdruck in Standardausführung RC-tauglich für höhere Sicherheitsanforderungen Das Kippschließblech SBK.K.166.P5 gehört zur Winkhaus activPilot Concept Serie und ist für aufliegende Bandseiten konzipiert. Es wird bei Kunststofffenstern eingesetzt und ist geeignet für Profilsysteme wie Schüco - Corona 70 und Schüco - Corona SI 82. Das Schließblech aus Kunststoff-Stahl vereint Funktionalität und Sicherheit. Die Oberfläche ist in Anthrazitgrau (ähnl. RAL 7016) ausgeführt. Lieferumfang Kippschließblech SBK.K.166.P5

Winkhaus Rahmenanbindung DB.A.IF-N.78.RS Silber Herstellernummer: 5110284 "RAHMENANBINDUNG DB.A.IF-N.78.RS" Funktionsweise: verbindet den Drehbegrenzer mit dem Blendrahmen verdecktliegender Einbau im Rahmen ermöglicht rechts angeschlagene Aluminiumfenster ohne Anpressdruckverstellung Die Rahmenanbindung DB.A.IF-N.78.RS gehört zur activPilot Topstar Serie und ist für vollverdecktliegende Bandseiten geeignet. Der Einbau erfolgt im Blendrahmen verdeckt. Sie wird in Verbindung mit dem Drehbegrenzer DB.IF verwendet und ist mit dem Profilsystem Heroal - W72 kompatibel. Lieferumfang: Rahmenanbindung DB.A.IF-N.78.RS

Winkhaus Einlassgetriebe GM.U.1450-1 verzinkt Funktionsweise Montage in der Beschlagnut mit notwendiger Ausfräsung im Fensterflügel Bedienung und Schaltung des Getriebes über den Fenstergriff Überträgt Griffbewegung auf alle Fensterbeschlagkomponenten Ermöglicht verschiedene Fensterstellungen Das Einlassgetriebe GM.U.1450-1 gehört zur proPilot Serie und wird auf der aufliegenden Bandseite in Fensterrahmen eingesetzt. Der Einbau erfordert eine spezielle Ausfräsung im Fensterflügel. Es ist geeignet für Aluminium-, Holz-, Kunststoff-, und Stahlfenster. Die Oberfläche ist verzinkt und in Silber ausgeführt. Lieferumfang Einlassgetriebe GM.U.1450-1

Winkhaus Rahmenteil Drehbegrenzer DB.K.IF.166.LS in Silber Herstellernummer: 5077814 „RAHMENANBINDUNG DB.K.IF.166.LS“ Funktionsweise Voll verdeckt liegende Montage im Blendrahmen Verbindung mit Drehbegrenzer DB.IF Zur Anwendung bei DIN links angeschlagenen Fenstern Ohne Anpressdruckverstellung Das Rahmenteil Drehbegrenzer DB.K.IF.166.LS gehört zur activPilot Topstar Serie und ist für verdeckt liegende Bandseiten bei Kunststofffenstern konzipiert. Die Montage erfolgt im Blendrahmen. Verwendbar ist es bei Profilsystemen Ideal 2000, Ideal 3000 sowie verschiedenen Schüco-Systemen. Lieferumfang Rahmenteil Drehbegrenzer DB.K.IF.166.LS

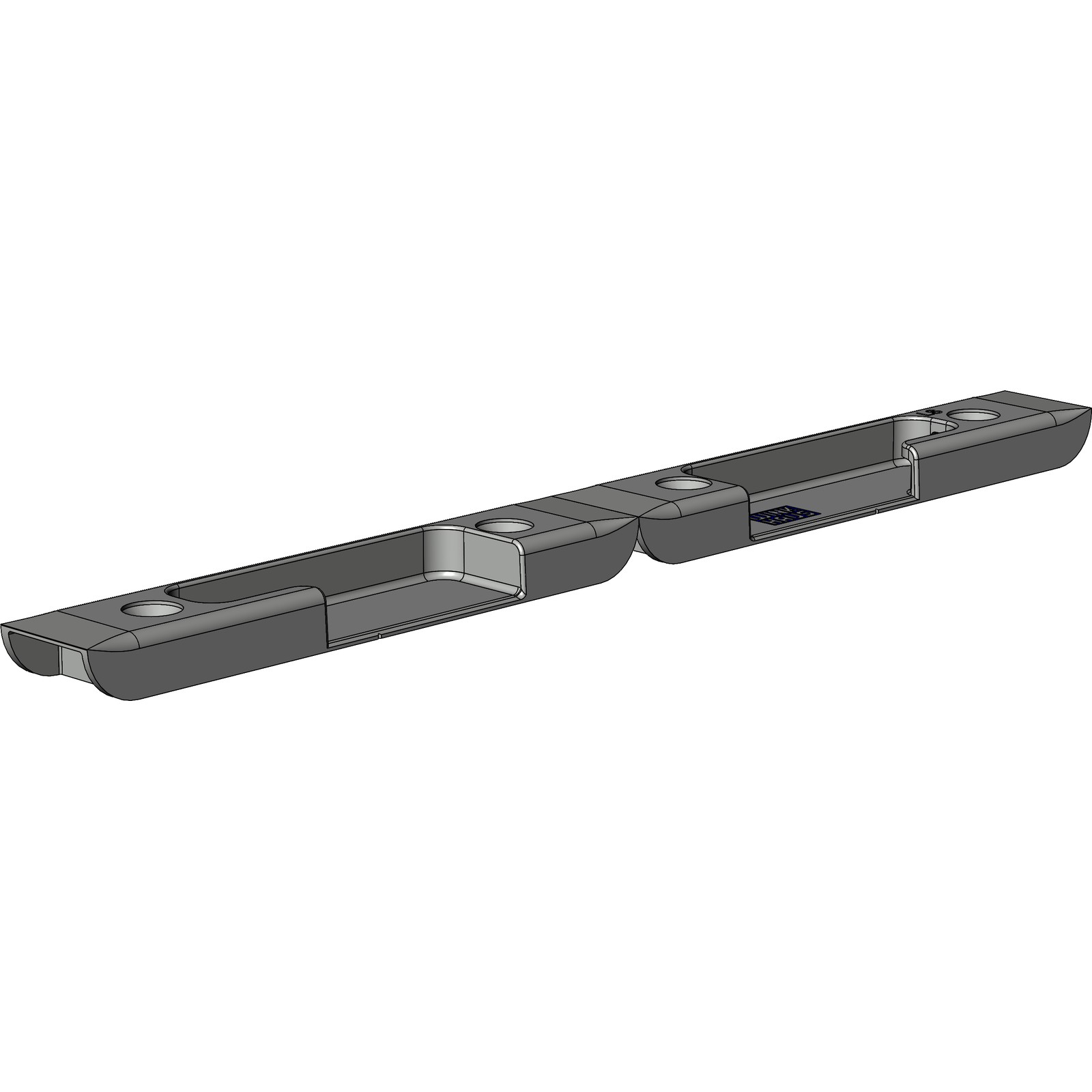

Winkhaus Schließblech SBA.H4.9-18.LS in Silber Herstellernummer: 4964314 „Schließblech SBA.H4.9-18.LS“ Funktionsweise sorgt für korrekten Verschluss des Fensterflügels erhält den Dreh-Kipp-Mechanismus ermöglicht standardmäßigen Anpressdruck DIN links Anschlagseite Fließtext Das Schließblech SBA.H4.9-18.LS ist Teil der activPilot Concept Serie und für aufliegende Bandseiten in Dreh-Kipp-Holzfenstern konzipiert. Die Befestigung erfolgt mittels Fensterbauschrauben, wobei ein Schraubenloch zur Verfügung steht. Der Werkstoff ist Zinkdruckguss, silberfarben verzinkt. Lieferumfang Schließblech SBA.H4.9-18.LS

Winkhaus Grundkarton GKT.RC-N.2.20-13.RS in Silber Herstellernummer: 5044231 „GRUNDKARTON GKT.RC-N.2.20-13.RS“ Funktionsweise: geeignet für Dreh-Kipp-Öffnungsart verfügbar für Nachrüstungen aufliegender Bandseiten inklusive DK-Schere für erhöhte Stabilität erfüllt Sicherheitsklasse DIN 18104-2 Der Grundkarton GKT.RC-N.2.20-13.RS von Winkhaus ist ein Bestandteil der Nachrüstsets und Reparatursets für aufliegende Bandseiten. Es ist kompatibel mit Fenstern aus Aluminium, Holz, Kunststoff und Stahl. Dieser Satz ist für Flügel mit einer Beschlagnut von 16 mm, einer Nutmittenlage von 13 mm und einem Flügelüberschlag von 20 mm ausgelegt. Die maximale Belastbarkeit beträgt 100 kg pro Flügel. Lieferumfang: Grundkarton

Winkhaus Anschlussschiene ASS.OF.ACP.1135-2.G1200 Herstellernummer: 4935324 „Anschlussschiene ASS.OF.ACP.1135-2.G1200“ Funktionsweise spezielle Anschlussschiene für Drehfenster für Anwendungen in easyPilot Soleil Lösung Integration in 16 mm Beschlagnut Fließtext Die Anschlussschiene ASS.OF.ACP.1135-2.G1200 gehört zur easyPilot Serie und wird in der Sonderlösung easyPilot Soleil eingesetzt. Dieses Bauteil wird in Drehfenstern verwendet und ist in einer 16 mm Flügelbeschlagnut integriert. Es ist wichtig, die Montageanweisungen und Anwendungsdiagramme für den bestimmungsmäßigen Gebrauch zu beachten. Lieferumfang Anschlussschiene ASS.OF.ACP.1135-2.G1200

Winkhaus Getriebe GK.U.925-1.D8,5 in Silber Herstellernummer: 5010176 „GETRIEBE GK.U.925-1.D8,5.G413.PKM“ Funktionsweise: Einbau in der Beschlagnut des Fensters Steuerung über Fenstergriff möglich Überträgt Griffbewegung auf Fensterbeschlag-Komponenten Ermöglicht verschiedene Fensterstellungen Das Getriebe GK.U.925-1.D8,5 gehört zur proPilot Serie und wird für Dreh-Kipp-Beschläge mit aufliegender Bandseite verwendet. Es wird in der Beschlagnut montiert und erfordert eine Ausfräsung im Fensterflügel für den Getriebekasten. Die Oberfläche ist verzinkt und das Produkt in Silber gehalten. Lieferumfang: Einlassgetriebe GK.U.925-1.D8,5

Winkhaus Höhenkarton HKT.RC-N4.955-1450 Silber Herstellernummer: 5044236 „HÖHENKARTON HKT.RC-N4.955-1450“ Funktionsweise Ermöglicht die Nachrüstung von Dreh-Kipp-Beschlägen Geeignet für Fenster aus Aluminium, Holz, Kunststoff und Stahl Bietet Unterstützung für aufliegende Bandseiten Maximales Flügelgewicht beträgt 100 kg Fließtext Der Höhenkarton HKT.RC-N4.955-1450 gehört zur Nachrüstsets von Winkhaus und ist für die Aufrüstung von Dreh-Kipp-Beschlägen geeignet. Er unterstützt Fenster aus Aluminium, Holz, Kunststoff und Stahl und kann für DIN links und DIN rechts Anschlagseiten verwendet werden. Das Set bietet eine verzinkte Oberfläche in silberner Farbe und deckt Flügelhöhen von 955 mm bis 1450 mm ab. Lieferumfang Höhenkarton HKT.RC-N4.955-1450

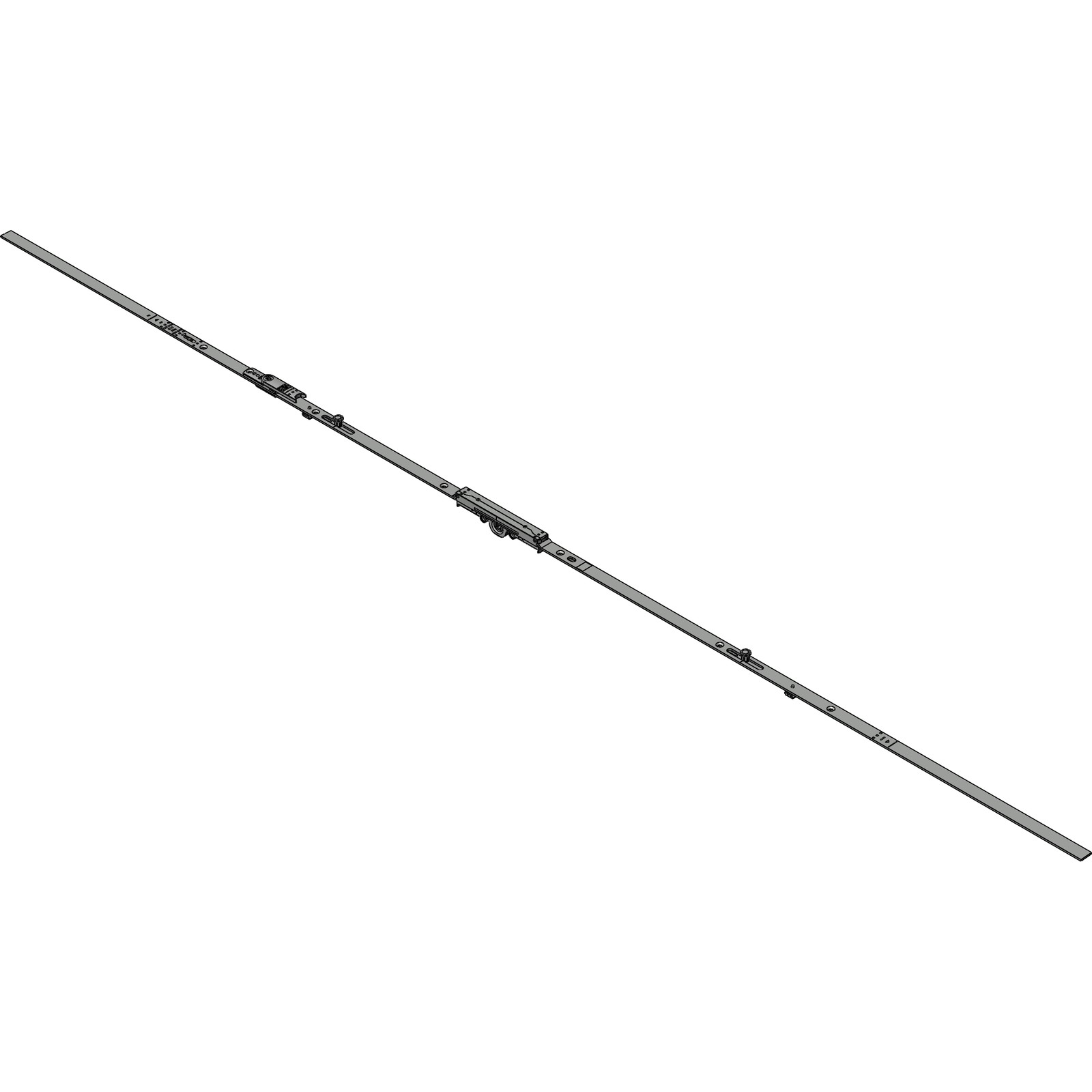

Winkhaus Einlassgetriebe GAM.E.1800-2.D7,5.DFE in Silber Herstellernummer: 5046682 „GETRIEBE GAM.E.1800-2.D7,5.DFE“ Funktionsweise: Ermöglicht die Kipp-vor-Dreh-Funktion Installation in der Fensterbeschlagnut mit Ausfräsung erforderlich Übertragung der Griffbewegung auf Fensterbeschlagkomponenten Geeignet für mittigen Griffsitz Das Einlassgetriebe GAM.E.1800-2.D7,5.DFE gehört zur activPilot Concept Serie und wird in aufliegenden Bandseiten verwendet. Es ist mit Aluminium-, Holz-, Kunststoff- und Stahlfenstern kompatibel. Das Getriebe wird in der 16 mm Beschlagnut montiert und erfordert eine Ausfräsung im Fensterflügel. Die Oberfläche ist verzinkt und es besitzt eine silberne Farbgebung. Lieferumfang: Einlassgetriebe GAM.E.1800-2.D7,5.DFE

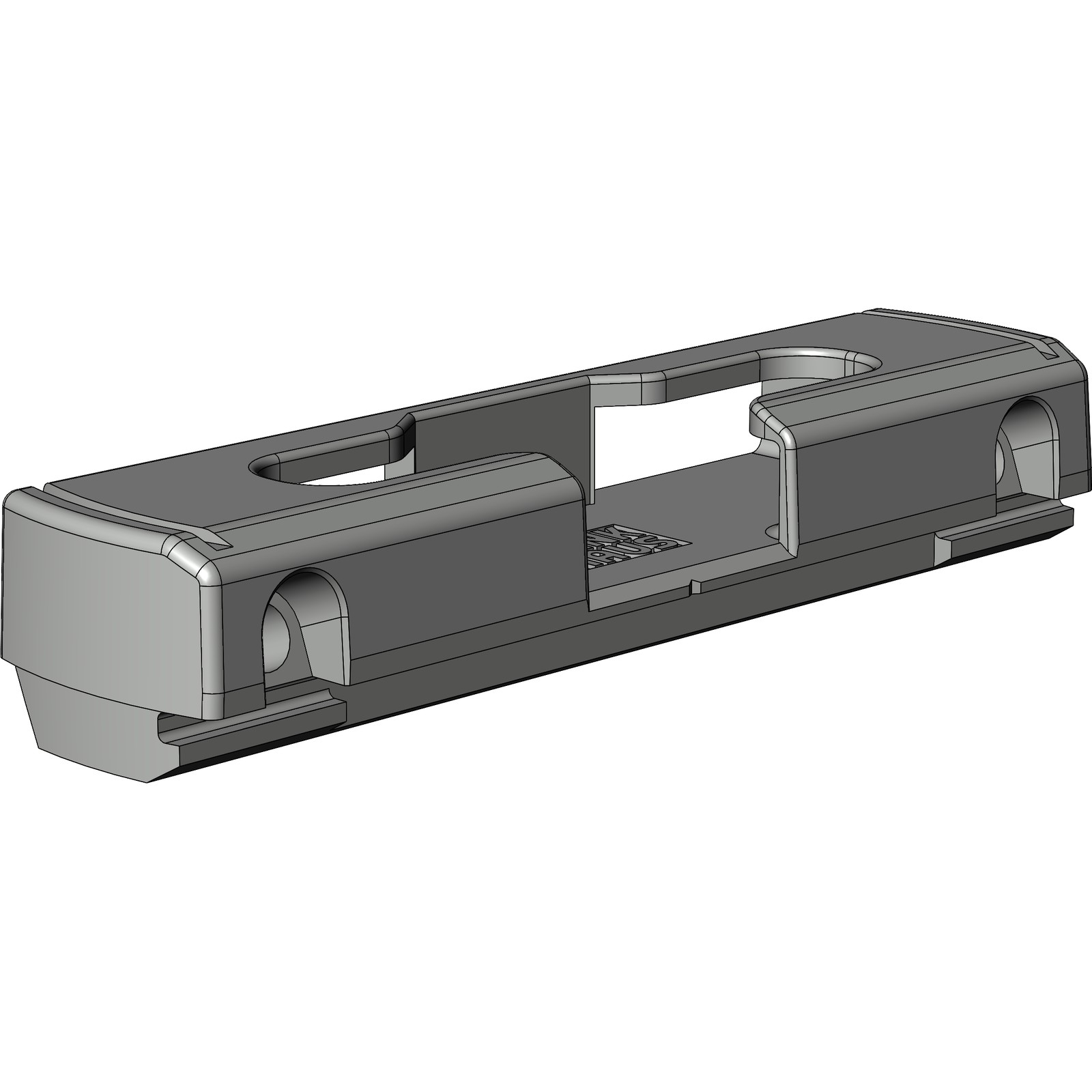

Winkhaus Kippschließblech SBK.A.75.ZN.KS in Silber Herstellernummer: 4966457 „KIPPBL.SBK.A.75.ZN.KS“ Funktionsweise ermöglicht die Dreh-Kipp-Öffnung von Aluminiumfenstern verzinkte Oberfläche für Korrosionsschutz Befestigung mit Madenschraube Fließtext Das Kippschließblech SBK.A.75.ZN.KS gehört zur activPilot Concept Serie und wird für aufliegende Bandseiten in Aluminiumfenstern verwendet. Es eignet sich für DIN links und DIN rechts Anschlagseiten. Die Befestigung erfolgt über eine Madenschraube und das Bauteil besitzt eine verzinkte Oberfläche. Lieferumfang Kippschließblech SBK.A.75.ZN.KS

Winkhaus Schere SK.SE.162.LS in Silber Herstellernummer: 4932618 „SCHERE SK.SE.162.LS“ Funktionsweise ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene verdeckt liegende Befestigung in der Rahmenfalz in silberfarbener Ausführung, verzinkt Fließtext Die Schere SK.SE.162.LS gehört zur activPilot Select Serie und ist für Kunststofffenster geeignet. Sie wird verdeckt direkt in der Falz des Rahmens befestigt und erlaubt eine Dreh- und Kippfunktion. Der Einsatz erfolgte für linken Anschlag mit einer maximalen Kippöffnungsweite von 130 mm und einem Öffnungswinkel von 95 Grad. Unterstützte Profilsysteme umfassen Gealan - S 3000, S 6000, S 7000, S 8000, und S 9000. Lieferumfang Schere SK.SE.162.LS

Winkhaus Garnitur RXL.LS.WS (DIN links, Weiß pulverbeschichtet) – aus der Beschlagserie Winkhaus activPilot Giant Herstellernummer: 5001957 “GARNITUR RXL.LS.WS” Produktbeschreibung: – Bestehend aus den rahmenseitigen (geometrieunabhängigen) Bauteilen Scherenlager SL.XL, Stiftsicherung STS.XL und Ecklager EL.XL…RS/LS – maximale Traglast: 180 kg (Kunststofffenster), 200 kg (Aluminium- und Holzfenster) Scherenlager SL.XL – Mit Positionierzapfen – Verwendung in Kombination mit Schere SXL…RS/LS – Rechts und links verwendbar – Anzahl Schraublöcher: 5 Stiftsicherung STS.XL…RS/LS – Verwendung in Kombination mit Scherenlager SL.XL – Zusätzliche Sicherung des Scherenlagerstiftes gegen Manipulation (ohne Demontage der Stiftsicherung ist ein Herausnehmen des Stiftes nicht möglich). – Anzahl Schraublöcher: 1 Ecklager EL.XL…RS/LS – Mit Positionierzapfen – Verwendung mit Flügellager FL.XL – Seitenverstellung +/-2 mm – Anzahl Schraublöcher: 4 Lieferumfang: – Scherenlager SL.XL in Weiß mit Scherenlagerstift – Stiftsicherung STS.XL…RS/LS in Weiß – Ecklager EL.XL DIN Links in Weiß Sämtliche Beschläge, die nicht zur Serie activPilot Giant gehören, können von der Serie activPilot Concept genommen werden (Getriebeschienen, Eckumlenkungen, Schließbleche, Mittenverriegelungen,..). Die Bezeichnungen sind größtenteils bei den Bauteilen eingraviert. Die Teile sind weiß pulverbeschichtet, können jedoch produktionsbedingt Kratzer und Lackunebenheiten aufweisen.

Winkhaus Schließblech WSK211 in Silber Herstellernummer: 2309247 „SCHLIESSBL.WSK211 SL“ Funktionsweise: Verwendung in Dreh-Kipp-Fenstersystemen mit aufliegender Bandseite Geeignet für Kunststofffenster Rahmenmontage mit Fensterbauschraube Universell für DIN links und DIN rechts einsetzbar Das Schließblech WSK211 gehört zur autoPilot Concept Serie und findet seinen Einsatz bei Dreh-Kipp-Fenstern mit aufliegender Bandseite aus Kunststoff. Es ist aus Zinkdruckguss gefertigt und in Silber verzinkt. Die Montage erfolgt direkt im Rahmen über eine Schraubachse mit 90° Schraubachsenwinkel. Lieferumfang: Schließblech WSK211

Winkhaus Oberschiene OS.V.550 in Silber Herstellernummer: 4934219 „Oberschiene OS.V.550“ Funktionsweise: dient zur Aufnahme des Fensterflügels bei verdecktliegender Montage geeignet für Dreh-Kipp-Öffnungsarten verfügbar für links und rechts angeschlagene Fenster Integration in vollverdecktliegende Bandseiten Die Oberschiene OS.V.550 ist Teil der activPilot Elegance Serie und konzipiert für die verdecktliegende Bandseite. Sie wird in Aluminium-, Holz-, Kunststoff- und Stahlfenstern verwendet und ist für Dreh-Kipp-Öffnungen ausgelegt. Das Bauteil ist in Silber ausgeführt und verzinkt. Lieferumfang: Oberschiene OS.V.550

Winkhaus Scherenlagerkappe in Weiß Herstellernummer: 5113483 „Scherenlagerkappe K.SL.C.WS“ Funktionsweise Abdecken des Scherenlagers Klipsen auf das Scherenlager Farbgebung des Scherenlagers Fließtext Die Scherenlagerkappe K.SL.C.WS gehört zur activPilot Concept Serie und ist für die aufliegende Bandseite konzipiert. Die Kappe wird auf das Scherenlager geklipst und verleiht ihm die gewünschte Farbe. Die Bandseite ist weiß und angelehnt an RAL 9016, wodurch eine Anpassung an weiße Fensterrahmen ermöglicht wird. Lieferumfang Scherenlagerkappe K.SL.C.WS

Winkhaus Getriebe GAK.945 Silber Herstellernummer: 4926208 „GETRIEBE GAK.945“ Funktionsweise: Montage in der Beschlagnut mit notwendiger Ausfräsung im Fensterflügel Steuerung über Fenstergriff, Übertragung der Griffbewegung auf Fensterbeschlag Ermöglicht verschiedene Fensterstellungen bei Dreh-Kipp-Öffnung Fließtext: Das Winkhaus Getriebe GAK.945 ist Teil der activPilot Select Serie und wird für Dreh-Kipp-Beschläge mit voll verdecktliegender Bandseite eingesetzt. Es ist kompatibel mit Fenstern aus Aluminium, Holz, Kunststoff und Stahl. Das Getriebe erfordert eine spezifische Griffhöhe und wird direkt in die Beschlagnut eingebaut. Lieferumfang: Getriebe GAK.945

Winkhaus Ecklager EV-1-Z.K in Silber Herstellernummer: 4997533 „ECKLAGER EV-1-Z.K LS SL“ Funktionsweise: verbindet Fensterflügel und -rahmen an der Unterseite ermöglicht Dreh- und Kippöffnung des Fensterflügels rahmenseitige Befestigung flügelseitige Kopplung mit Flügellager Fließtext: Das Ecklager EV-1-Z.K gehört zur activPilot Elegance Serie und wird verdeckt liegend an Holzfenstern eingebaut. Es ermöglicht die Dreh- und Kippöffnung, wobei es am Fensterrahmen montiert und mit dem Flügellager gekoppelt wird. Die Bandseite ist silber verzinkt ausgeführt. Lieferumfang: Ecklager EV-1-Z.K

Original Winkhaus Scherenlager SL.HT.20-12 in SilberHerstellernummer: 4939897 „SCHERENLAG.SL.HT.20-12“ Funktionsweise:– wird auf dem Blendrahmen montiert– dient zur Aufnahme von Schere, Drehlager oder Kippbändern– stellt die Verbindung zwischen Fensterflügel und Blendrahmen her– aufliegende Montage für Holzfenster Das Scherenlager SL.HT.20-12 gehört zur activPilot Concept Serie und ist für Fenster mit aufliegender Bandseite aus Holz vorgesehen. Es wird im Blendrahmen befestigt und besitzt eine einfache Topfausführung. Die Bandseite ist verzinkt in silberfarbener Ausführung. Das Bauteil ist für Flügelgewichte bis 130?kg geeignet, bei einer Flügelfalzbreite =?1,1?m bis 150?kg. Technische Daten:– Bauteiltyp: Scherenlager– Serie: activPilot Concept– Fensterwerkstoff: Holz– Nutmittenlage: 9 mm, 13 mm– Falzluft: 12 mm– Flügelüberschlag: 20 mm– Anschlagseite: DIN links, DIN rechts– Sichtbarkeit: aufliegend– Bandseitenausführung: Holz mit Topf– Topfausführung: einfach Topf– max. Flügelgewicht: 130 kg– max. Flügelgewicht bei FFB = 1,1 m: 150 kg– Anzahl Schraubenlöcher: 5– Oberfläche Bandseite: verzinkt– Farbe Bandseite: silber Lieferumfang:– Scherenlager SL.HT.20-12
